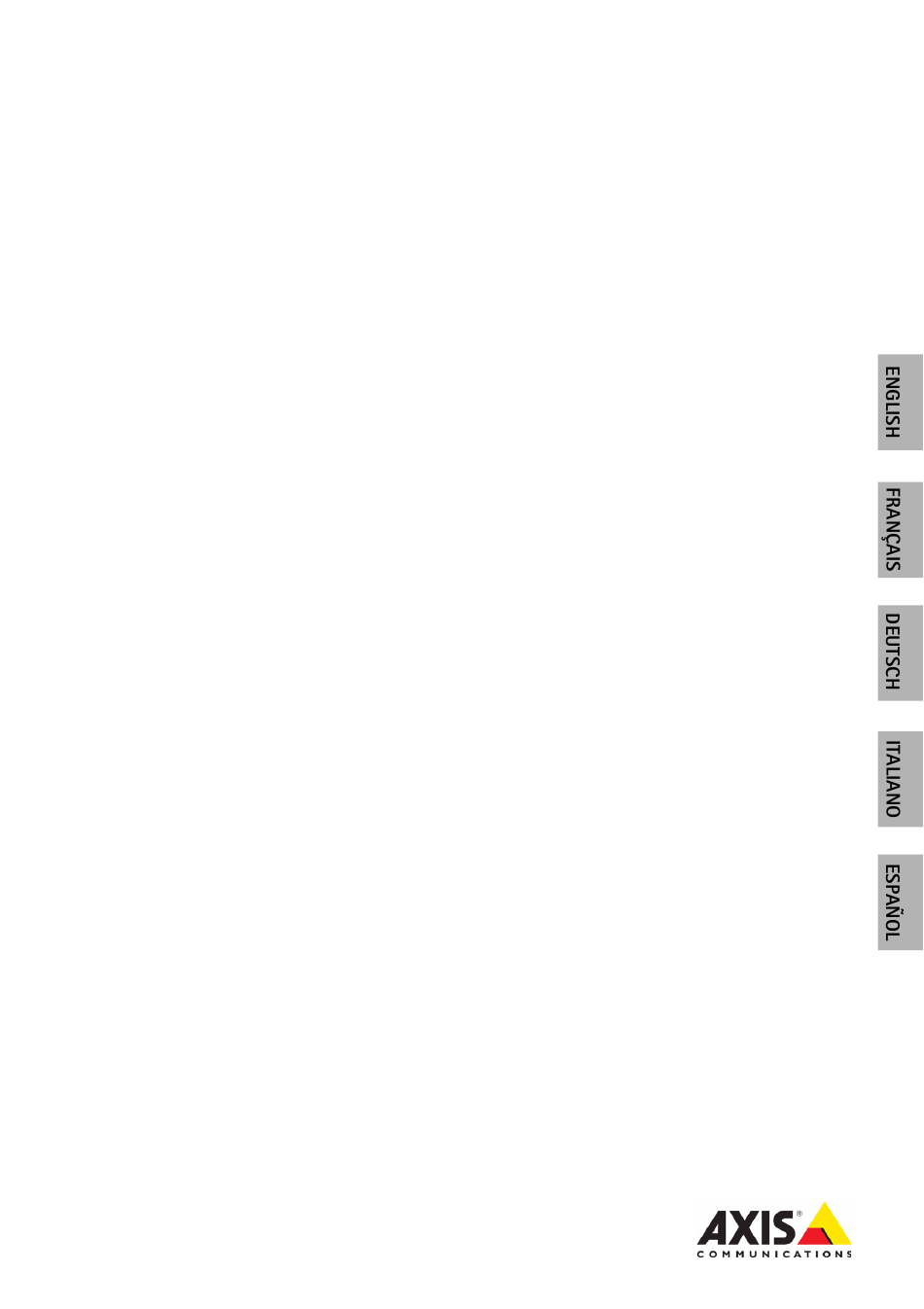

INSTALLATION GUIDE

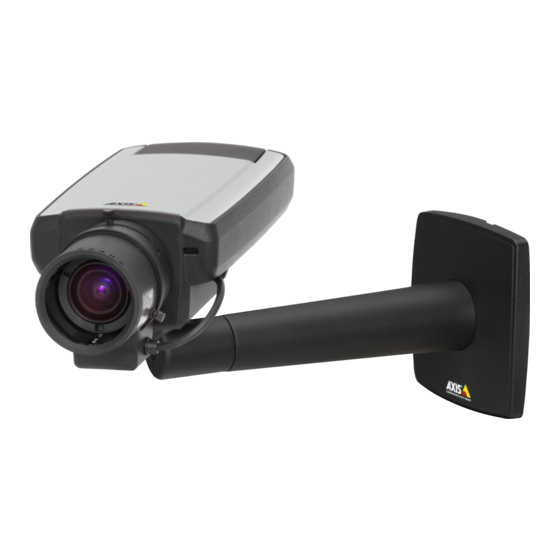

AXIS Q1602 Network Camera
AXIS Q1604 Network Camera

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Axis Q1602

Inhaltszusammenfassung für Axis Q1602

  • Seite 1 INSTALLATION GUIDE AXIS Q1602 Network Camera AXIS Q1604 Network Camera...
  • Seite 2 EN55022, and the requirements for immunity according to Search by product, category, or phrases EN55024 residential and commercial industry. • report problems to Axis support by logging in to your Japan - This is a class B product based on the standard of private support area.

  • Seite 3: Battery Replacement

    To use this Axis product outdoors. It must be installed in an approved outdoor housing. Battery replacement This Axis product uses a 3.0V CR2032 Lithium battery as the power supply for its internal real-time clock (RTC). Under normal conditions this battery will last for a minimum of 5 years. Low battery power affects the operation of the RTC, causing it to reset at every power-up.

  • Seite 5: Installation Steps

    AXIS Q1602/Q1604 Network Camera Installation Guide This guide provides instructions for installing an AXIS Q1602/Q1604 Network Camera on your network. For all other aspects of using the product, please see the User’s Manual, available on the CD included in this package, or from www.axis.com...

  • Seite 6: Hardware Overview

    Page 6 AXIS Q1602/Q1604 Network Camera Installation Guide Hardware overview Focus puller Zoom puller Status LED Internal microphone SD memory card slot Rear view Top view Audio in Audio out Network connector (PoE) Power LED Network LED Iris connector Control button...

  • Seite 7: Install The Hardware

    630 g (1.39 lb) Install the hardware IMPORTANT! - AXIS Q1602/Q1604 is designed for indoor and outdoor use. To use the camera outdoors, it must be installed in an approved outdoor housing. Please see www.axis.com for more information on outdoor housings.

  • Seite 8: Assign An Ip Address

    AXIS IP Utility and AXIS Camera Management are recommended methods for setting an IP address in Windows. These free applications are available on the AXIS Network Video Product CD supplied with this product, or they can be downloaded from www.axis.com/techsup. Depending on the number of cameras you wish to install, use the method that suits you best.
  • Seite 9 AXIS IP Utility automatically discovers and displays Axis devices on your network. The application can also be used to manually assign a static IP address. Note that the computer running AXIS IP Utility must be on the same network segment (physical subnet) as the network camera.
  • Seite 10 Automatic discovery 1. Check that the camera is connected to the network and that power has been applied. 2. Start AXIS Camera Management. When the network camera appears in the window, right-click the link and select Live View Home Page.
  • Seite 11 AXIS Q1602/Q1604 Network Camera Installation Guide Page 11 Set the password To gain access to the product, the password for the default administrator user root must be set. This is done in the ‘Configure Root Password’ dialog, which is displayed when the network camera is accessed for the first time.
  • Seite 12 For more information, see the online help or User’s Manual. 7. If required, click Yes to install AMC (AXIS Media Control), which allows viewing of the video stream in Internet Explorer. You will need administrator rights on the computer to do this.
  • Seite 13 AXIS Q1602/Q1604 Network Camera Installation Guide Page 13 Adjust zoom and focus To adjust the zoom and focus follow these instructions: 1. Open the product’s home page and go to Setup > Basic Setup > Focus. 2. Under the Basic tab, click Open iris. If the button is inactive, the iris is already open.
  • Seite 14 If movements in front of the camera cannot be avoided, the Focus Assistant should not be used. • If the Control button is not released within two seconds, AXIS Dynamic DNS Service is enabled instead of the Focus Assistant. •...
  • Seite 15 AVHS service, follow the instructions in the Service Provider’s Installation Guide. For more information and help to find a local AVHS Service Provider, go to www.axis.com/hosting A Camera owner authentication key is supplied with this product. The key is associated with the camera’s unique serial number (S/N) as shown on the top of the label.
  • Seite 16 Page 16 AXIS Q1602/Q1604 Network Camera Installation Guide Set the IP address with ARP/Ping 1. Acquire a free static IP address on the same network segment your computer is connected to. 2. Locate the serial number (S/N) on the camera’s label.
  • Seite 17 AXIS Q1602/Q1604 Network Camera Installation Guide Page 17 Unit connectors Network connector - RJ-45 Ethernet connector. Supports Power over Ethernet. Using shielded cables is recommended. Power connector - 2-pin connector block used for power input. Function Pin number Description Ground...
  • Seite 18 Page 18 AXIS Q1602/Q1604 Network Camera Installation Guide I/O terminal connector - Used in applications for e.g. motion detection, event triggering, time lapse recording and alarm notifications. In addition to an auxiliary power and a GND pin, it provides the interface to: •...

  • Seite 19: Led Indicators

    AXIS Q1602/Q1604 Network Camera Installation Guide Page 19 LED indicators Color Indication Network Green Steady for connection to a 100 Mbit/s network. Flashes for network activity. Amber Steady for connection to 10 Mbit/s network. Flashes for network activity. Unlit No network connection.

  • Seite 20: Further Information

    Please refer to the documentation for your router for further instructions. For more information on this and other topics, visit the Axis Support Web at www.axis.com/techsup Further information The User’s Manual is available from the Axis Web site at www.axis.com or from the Axis Network Video Product CD supplied with this product. Tip! Visit www.axis.com/techsup to check if there is updated firmware available for your...

  • Seite 22: Mesures De Sécurité

    Conservez le produit Axis dans un environnement sec et aéré. • Évitez d’exposer le produit Axis à des vibrations, des chocs ou une trop forte pression et ne l’installez pas sur des supports instables, ou encore sur des surfaces ou des murs instables ou vibrants; cela risquerait de l’endommager.

  • Seite 23: Procédure D'installation

    Guide d’installation de caméra réseau AXIS Q1602/Q1604 Ce guide explique comment installer une Caméra réseau AXIS Q1602/Q1604 sur votre réseau. Pour toute autre question concernant l’utilisation du produit, reportez-vous au manuel d’utilisation du produit, que vous trouverez sur le CD joint ou sur le site www.axis.com.

  • Seite 24: Description Du Matériel

    Page 24 Guide d’installation des caméras réseau AXIS Q1602/ Description du matériel Commande de mise au point Commande de zoom Voyant d’état Microphone interne Logement de carte mémoire SD Vue arrière Vue de dessus Entrée Sortie audio audio Connecteur réseau (PoE) Voyant d’alimentation...

  • Seite 25: Installation Du Matériel

    Activez ce commutateur pour AXIS Q1602/Q1604. Le boîtier utilisé dans ce produit Axis est doté d’un contrôle de température froide, qui est activé en réglant le commutateur de report de démarrage à froid sur I (ON). Lorsqu’elle est activée, cette fonction contrôle le moment du redémarrage de la caméra après une coupure, lorsque les...

  • Seite 26: Attribution D'une Adresse Ip

    IP 192.168.0.90 comme adresse IP par défaut. Il est conseillé d’utiliser AXIS IP Utility et AXIS Camera Management pour configurer une adresse IP sous Windows. Ces deux applications gratuites sont disponibles sur le CD joint à votre produit de vidéo sur IP AXIS.
  • Seite 27 AXIS IP Utility détecte et affiche automatiquement les dispositifs Axis présents sur votre réseau. Cette application sert également à attribuer manuellement une adresse IP statique. Notez que l’ordinateur exécutant l’application AXIS IP Utility doit se trouver sur le même segment de réseau (sous-réseau physique) que la caméra réseau.
  • Seite 28 1. Vérifiez que la caméra est connectée au réseau et qu’elle est sous tension. 2. Lancez AXIS Camera Management. Lorsque la caméra réseau apparaît dans la fenêtre, cliquez sur le lien avec le bouton droit de la souris, puis sélectionnez Live View Home Page (Page d’accueil –...
  • Seite 29 Guide d’installation des caméras réseau AXIS Q1602/Q1604 Page 29 Attribution d’adresses IP à plusieurs périphériques AXIS Camera Management accélère le processus d’attribution d’adresses IP à plusieurs périphériques en suggérant des adresses IP dans une plage spécifiée. 1. Sélectionnez les périphériques à configurer (il peut s’agir de plusieurs modèles), puis cliquez sur le bouton...
  • Seite 30 Page 30 Guide d’installation des caméras réseau AXIS Q1602/ Configuration du mot de passe Pour accéder au produit, le mot de passe de l’administrateur root par défaut doit être configuré. Pour ce faire, utilisez la boîte de dialogue Configure Root Password (Configurer le mot de passe root) qui s’affiche lors du premier accès à...
  • Seite 31 Pour obtenir plus d’informations, reportez-vous à l’aide en ligne ou au manuel d’utilisation. 7. Si nécessaire, cliquez sur Yes (Oui) pour installer AMC (AXIS Media Control) afin de visualiser le flux de données vidéo dans Internet Explorer. Vous devez pour cela avoir des droits d’administrateur sur l’ordinateur.
  • Seite 32 Page 32 Guide d’installation des caméras réseau AXIS Q1602/ 8. La page Live View (Vue en direct) de la caméra réseau s’affiche. Le lien Setup (Configuration) permet d’accéder à des menus qui vous permettent d’adapter la caméra à vos besoins.

  • Seite 33: Réglage Du Zoom Et De La Mise Au Point

    Guide d’installation des caméras réseau AXIS Q1602/Q1604 Page 33 Réglage du zoom et de la mise au point Pour régler le zoom et la mise au point, procédez comme suit : 1. Ouvrez la page d’accueil du produit et sélectionnez Setup > Basic Setup > Focus (Configuration >...
  • Seite 34 Page 34 Guide d’installation des caméras réseau AXIS Q1602/ • Le diaphragme doit toujours être ouvert au maximum lors de la mise au point, ce qui offre la plus petite profondeur de champ et, par conséquent, les meilleures conditions pour une mise au point correcte.
  • Seite 35 Si les mouvements devant la caméra ne peuvent pas être évités, l’assistant de mise au point ne doit pas être utilisé. • Si vous ne relâchez pas le bouton de commande dans les deux secondes, le service AXIS Dynamic DNS est activé au lieu de l’assistant de mise au point. •...
  • Seite 36 Page 36 Guide d’installation des caméras réseau AXIS Q1602/ Autres méthodes de définition de l’adresse IP Le tableau ci-dessous indique les autres méthodes permettant de configurer ou de détecter l’adresse IP. Toutes les méthodes sont activées par défaut et peuvent être désactivées.
  • Seite 37 Guide d’installation des caméras réseau AXIS Q1602/Q1604 Page 37 Définition de l’adresse IP à l’aide d’ARP/Ping 1. Trouvez une adresse IP statique disponible sur le même segment de réseau que celui de votre ordinateur. 2. Repérez le numéro de série (S/N) sur l’étiquette de la caméra.
  • Seite 38 Page 38 Guide d’installation des caméras réseau AXIS Q1602/ Connecteurs de l’appareil Connecteur réseau - Connecteur Ethernet RJ-45. Compatible avec l’alimentation par Ethernet. Il est recommandé d’utiliser des câbles blindés. Connecteur d’alimentation - Bloc de connexion à 2 broches utilisé pour l’alimentation d’entrée.
  • Seite 39 Guide d’installation des caméras réseau AXIS Q1602/Q1604 Page 39 Connecteur pour terminaux d’E/S - Utilisé dans des applications telles que la détection de mouvement, le déclenchement d’événements, l’enregistrement à intervalles et les notifications d’alarme. En plus d’une alimentation auxiliaire et d’une broche de mise à la terre, il assure l’interface avec : •...

  • Seite 40: Voyants Lumineux

    Page 40 Guide d’installation des caméras réseau AXIS Q1602/ Voyants lumineux Voyant Couleur Indication Réseau Vert Continu en cas de connexion à un réseau de 100 Mbit/s. Clignote en cas d’activité réseau. Orange Continu en cas de connexion à un réseau de 10 Mbit/s. Clignote en cas d’activité...

  • Seite 41: Informations Complémentaires

    à ce sujet ou pour toute autre question, consultez la page d’assistance technique d’Axis à l’adresse www.axis.com/techsup. Informations complémentaires Le manuel d’utilisation est disponible sur le site Web d’Axis (www.axis.com) et sur le CD du produit de vidéo sur IP Axis fourni avec ce produit. Conseil : Consultez le site www.axis.com/techsup pour vérifier si des micrologiciels à...
  • Seite 43 Guide d’installation des caméras réseau AXIS Q1602/Q1604 Page 43...

  • Seite 44: Sicherheitsvorkehrungen

    Axis oder Drittanbietern erhältlich. • Verwenden Sie nur Ersatzteile, die von Axis empfohlen bzw. bereitgestellt wurden. • Versuchen Sie nicht, das Produkt selbst zu reparieren. Wenden Sie sich bei Service-Angelegenheiten an Axis oder an Ihren Axis-Händler. WICHTIG! • Verwenden Sie dieses Axis-Produkt unter Beachtung der geltenden rechtlichen Bestimmungen.

  • Seite 45: Installationsschritte

    Installationsanleitung für die Netzwerk-Kamera In dieser Anleitung wird die Installation der AXIS Q1602/Q1604 Netzwerk-Kamera in einem Netzwerk beschrieben. Alle weiteren Hinweise zur Verwendung des Produkts finden Sie im Benutzerhandbuch, das auf der mitgelieferten CD oder auf unserer Website unter „www.axis.com“...

  • Seite 46: Hardwareübersicht

    Page 46 AXIS Q1602/Q1604 Installationsanleitung für die Netzwerk-Kamera Hardwareübersicht Schärferegler Zoomregler Status-LED Internes Mikrofon SD-Speicherkarteneinschub Rückansicht Draufsicht Audio- Audio-Eingang Ausgang Netzwerkanschluss (mit PoE) Netz-LED Netzwerk-LED Anschluss für Blende Steuertaste Netzanschluss E/A-Anschluss Produktnummer (P/N) und Seriennummer (S/N)

  • Seite 47: Installation Der Hardware

    Schalter für Kaltstartverzögerung Aktivieren Sie diesen Schalter für die AXIS Q1602/Q1604. Das Gehäuse dieses Axis-Produkts ist mit der Funktion „Arctic Temperature Control“ (Steuerung bei arktischen Temperaturen) ausgestattet, die durch das Einstellen des Kaltstartverzögerungsschalters auf „I (EIN)“ aktiviert wird. Wenn diese Funktion aktiviert ist und die Kamera nach einer Stromunterbrechung bei Temperaturen unter 0 °C neu gestartet werden muss, wird die Kamera...

  • Seite 48: Zuweisen Einer Ip-Adresse

    Geräten automatisch IP-Adressen zuweist. Wenn Ihr Netzwerk über keinen DHCP-Server verfügt, wird für die Netzwerk-Kamera die Standard-IP-Adresse 192.168.0.90 verwendet. AXIS IP Utility und AXIS Camera Management sind die empfohlenen Methoden zur Festlegung einer IP-Adresse unter Windows. Beide Anwendungen stehen kostenlos auf der mitgelieferten CD für Axis-Netzwerkvideoprodukte zur Verfügung oder können unter www.axis.com/techsup...

  • Seite 49: Axis Ip Utility - Einzelne Kamera/Kleine Installation

    AXIS IP Utility erkennt automatisch im Netzwerk vorhandene Axis-Geräte und zeigt diese an. Die Anwendung kann außerdem zur manuellen Zuweisung einer statischen IP-Adresse verwendet werden. Beachten Sie, dass sich der Computer, auf dem AXIS IP Utility ausgeführt wird, und die Netzwerk- Kamera in demselben Netzwerksegment (physischen Subnetz) befinden müssen. Automatische Erkennung 1.

  • Seite 50: Axis Camera Management - Mehrere Kameras/Große Installationen

    1. Stellen Sie sicher, dass die Kamera an das Netzwerk und die Stromversorgung angeschlossen ist. 2. Starten Sie AXIS Camera Management. Wenn die Netzwerk-Kamera im Fenster angezeigt wird, klicken Sie mit der rechten Maustaste darauf und wählen Sie Live View Home Page (Homepage der Live-Ansicht).
  • Seite 51 AXIS Q1602/Q1604 Installationsanleitung für die Netzwerk-Kamera Seite 51 Zuweisen von IP-Adressen für mehrere Geräte AXIS Camera Management beschleunigt die Zuweisung von IP-Adressen für mehrere Geräte, indem IP-Adressen aus einem angegebenen Bereich vorgeschlagen werden. 1. Wählen Sie die zu konfigurierenden Geräte aus (es können auch unterschiedliche Modelle gewählt...

  • Seite 52: Festlegen Des Kennworts

    Page 52 AXIS Q1602/Q1604 Installationsanleitung für die Netzwerk-Kamera Festlegen des Kennworts Für den Zugriff auf das Produkt muss das Kennwort für den standardmäßigen Administrator- Benutzer root festgelegt werden. Beim erstmaligen Zugriff auf die Netzwerk-Kamera wird das Dialogfeld Configure Root Password (Root-Kennwort konfigurieren) angezeigt. Dort kann das Kennwort festgelegt werden.
  • Seite 53 Weitere Informationen finden Sie in der Online-Hilfe oder im Benutzerhandbuch. 7. Klicken Sie bei Bedarf auf Yes (Ja), um AMC (AXIS Media Control) zu installieren. Nach Abschluss der Installation können Sie Videoströme in Internet Explorer anzeigen. Hierzu müssen Sie über Administratorrechte für den Computer verfügen.
  • Seite 54 Page 54 AXIS Q1602/Q1604 Installationsanleitung für die Netzwerk-Kamera 8. Die Seite Live View (Live-Ansicht) der Netzwerk-Kamera wird angezeigt. Über den Setup-Link gelangen Sie zu Menüs, mit denen Sie die Kamera an Ihre Anforderungen anpassen können. Setup: Alle zur benutzerspezifischen Hilfe: Zum Aufrufen der Konfiguration der Kamera notwendigen Online-Hilfe für die Kamera.

  • Seite 55: Zoom Und Bildschärfe Einstellen

    AXIS Q1602/Q1604 Installationsanleitung für die Netzwerk-Kamera Seite 55 Zoom und Bildschärfe einstellen Befolgen Sie die folgenden Anweisungen, um die Zoomstärke und die Bildschärfe einzustellen: 1. Öffnen Sie die Startseite der Kamera und wählen Sie Setup > Basic Setup > Focus (Setup >...
  • Seite 56 Page 56 AXIS Q1602/Q1604 Installationsanleitung für die Netzwerk-Kamera • Während der Fokussierung sollte die Blende immer vollständig geöffnet sein, wodurch die niedrigste Schärfentiefe erreicht wird. Dies sind die besten Voraussetzungen für eine richtige Fokussierung. Schärferegler Steuertaste Zoomregler Status-LED Fokus-Assistent Zur Fokussierung Ihrer Netzwerk-Kamera mit dem Fokus-Assistenten befolgen Sie zunächst die Anweisungen in den Schritten 1 bis 3 auf Seite 55, bevor Sie die folgenden Schritte ausführen.
  • Seite 57 AXIS Q1602/Q1604 Installationsanleitung für die Netzwerk-Kamera Seite 57 9. Öffnen Sie die Seite Live View (Live-Ansicht) in Ihrem Webbrowser und überprüfen Sie die Bildqualität. 10. Fahren Sie mit den Schritten 6 bis 8 auf Seite 55 fort. Hinweise: • Während der Fokussierung der Kamera (Schritte 5 und 6) muss das Sichtfeld der Kamera unverändert bleiben.
  • Seite 58 Browsers (z. B. Safari) und klicken Sie auf den Link, um auf die Webseiten der Kamera zu gelangen. Alle Ein kostenloser Service von Axis, mit dem Sie Ihre Kamera schnell AXIS Dynamic DNS und einfach installieren können. Eine Internetverbindung ohne Service HTTP-Proxyserver ist Voraussetzung.
  • Seite 59 AXIS Q1602/Q1604 Installationsanleitung für die Netzwerk-Kamera Seite 59 Zuweisen der IP-Adresse per ARP/Ping 1. Wählen Sie eine freie statische IP-Adresse aus dem Netzwerksegment aus, in dem sich auch Ihr Computer befindet. 2. Suchen Sie nach der Seriennummer (S/N) auf dem Aufkleber der Kamera.
  • Seite 60 Page 60 AXIS Q1602/Q1604 Installationsanleitung für die Netzwerk-Kamera Geräteanschlüsse Netzwerkanschluss - RJ-45-Ethernetanschluss. Unterstützt Power over Ethernet. Die Verwendung von abgeschirmten Kabeln wird empfohlen. Netzanschluss - 2-poliger Anschlussblock für Netzeingang. Funktion Anschlussn Bedeutung ummer Masse (GND) Masse Gleichstrom Netzeingang 8-20 V max.
  • Seite 61 AXIS Q1602/Q1604 Installationsanleitung für die Netzwerk-Kamera Seite 61 E/A-Anschluss - Wird z.B. für Bewegungserkennung und Ereignisauslösung, Zeitrafferaufnahmen und Alarmbenachrichtigungen verwendet. Zusätzlich zu den Anschlüssen für die Zusatzstromversorgung und Masse fungiert er als Schnittstelle für: • 1 digitaler Ausgang: Zum Anschluss externer Geräte...

  • Seite 62: Led-Anzeigen

    Page 62 AXIS Q1602/Q1604 Installationsanleitung für die Netzwerk-Kamera LED-Anzeigen Farbe Bedeutung Netzwerk Grün Leuchtet dauerhaft bei Verbindung mit einem 100-MBit/s-Netzwerk. Blinkt bei Netzwerkaktivität. Gelb Leuchtet dauerhaft bei Verbindung mit einem 10-MBit/s-Netzwerk. Blinkt bei Netzwerkaktivität. Leuchtet Keine Netzwerkverbindung vorhanden. nicht Status Grün...

  • Seite 63: Zugriff Auf Die Kamera Über Das Internet

    • RTSP-Port (standardmäßig Port 554) für die Anzeige von H.264-Videoströmen Ausführliche Informationen dazu finden Sie in der Dokumentation des Routers. Weitere Informationen zu diesem und zu anderen Themen erhalten Sie auf der Axis Support-Website unter „www.axis.com/techsup“. Weitere Informationen Das Benutzerhandbuch ist auf der Axis Website unter „http://www.axis.com“ erhältlich und befindet sich auch auf der mitgelieferten CD für Axis-Netzwerkvideoprodukte.

  • Seite 64: Sostituzione Della Batteria

    Conservare il prodotto Axis in un ambiente asciutto e ventilato. • Evitare di esporre il prodotto Axis a vibrazioni, urti o pressioni eccessive e non installare la telecamera su staffe instabili, superfici o pareti instabili o vibranti, poiché in tal modo si potrebbe danneggiare il prodotto.
  • Seite 65 Guida all’installazione di AXIS Q1602/Q1604 Questa guida contiene istruzioni per installare una AXIS Q1602/Q1604 Telecamera di rete sulla rete. Per tutti gli altri aspetti d'uso del prodotto, consultare il Manuale d'uso, disponibile sul CD incluso in questo imballaggio oppure su www.axis.com...

  • Seite 66: Vista Posteriore

    Pagina 66 Guida all’installazione di AXIS Q1602/Q1604 Informazioni generali hardware Levetta messa a fuoco Levetta zoom LED di stato Microfono interno Slot per scheda SD Vista posteriore Vista dall'alto Ingresso audio Uscita audio Connettore di rete (PoE) LED di alimentazione...
  • Seite 67 46 x 78 x 192 mm (1.8” x 3.1” x 7.6”) 630 g (1.29 lb) Installare l'hardware ATTENZIONE! - AXIS Q1602/Q1604 è progettata per uso interno ed esterno. Per utilizzare la telecamera all'esterno, deve essere installata in un alloggiamento approvato. Vedi www.axis.com per ulteriori informazioni su alloggiamenti da esterni.
  • Seite 68 Se la rete non dispone di un server DHCP, per la telecamera di rete viene utilizzato l'indirizzo IP predefinito 192.168.0.90. AXIS IP Utility e AXIS Camera Management sono i metodi consigliati per assegnare un indirizzo IP in Windows. Queste applicazioni sono disponibili gratuitamente sul CD del prodotto oppure possono essere scaricate dal sito web all’indirizzo www.axis.com/techsup.
  • Seite 69 Pagina 69 AXIS IP Utility: telecamera singola/piccole installazioni AXIS IP Utility rileva e visualizza automaticamente i dispositivi Axis collegati alla rete. L’applicazione inoltre può essere utilizzata per assegnare manualmente un indirizzo IP statico. Si tenga presente che la telecamera di rete deve essere installata sullo stesso segmento di rete (subnet fisica) del computer sul quale è...
  • Seite 70 1. Verificare che la telecamera sia collegata alla rete ed alimentata correttamente. 2. Avviare AXIS Camera Management. Non appena la telecamera di rete viene visualizzata nella finestra, fare clic con il pulsante destro sul collegamento e selezionare Live View Home Page (Immagini dal vivo).
  • Seite 71 Guida all'installazione di AXIS Q1602/Q1604 Pagina 71 Assegnazione degli indirizzi IP a più telecamere AXIS Camera Management facilita il processo di assegnazione degli indirizzi IP di più periferiche, suggerendo gli indirizzi IP in base a un intervallo specifico. 1. Selezionare le telecamere da configurare (è possibile selezionare più...

  • Seite 72: Impostazione Della Password

    Pagina 72 Guida all’installazione di AXIS Q1602/Q1604 Impostazione della password Per ottenere l’accesso al prodotto, è necessario impostare la password dell’utente amministratore predefinito root. Questa operazione può essere effettuata nella finestra di dialogo 'Configure Root Password' (Configura password root), che viene visualizzata quando si accede alla telecamera per la prima volta.
  • Seite 73 Per ulteriori informazioni, consultare la Guida in linea o la Guida per l'utente. 7. Se necessario, fare clic su Yes (Sì) per installare AMC (Axis Media Control) che consente di visualizzare il flusso video in Microsoft Internet Explorer. Per eseguire questa operazione, è...
  • Seite 74 Pagina 74 Guida all’installazione di AXIS Q1602/Q1604 8. Viene visualizzata la pagina Live View (Immagini dal vivo); il collegamento Setup (Configurazione) consente di personalizzare la telecamera. Setup (Configurazione): fornisce tutti gli Help (Guida): visualizza la Guida in strumenti necessari per configurare la linea relativa alla modalità...

  • Seite 75: Regolazione Dello Zoom E Della Messa A Fuoco

    Guida all'installazione di AXIS Q1602/Q1604 Pagina 75 Regolazione dello zoom e della messa a fuoco Per regolare lo zoom e la messa a fuoco, attenersi alla seguente procedura. 1. Aprire la home page del prodotto e selezionare Setup > Basic Setup > Focus (Configurazione >...
  • Seite 76 Pagina 76 Guida all’installazione di AXIS Q1602/Q1604 • Il diaframma deve sempre essere aperto al massimo durante la regolazione della messa a fuoco, poiché questa condizione riduce al minimo la profondità di campo e offre le migliori condizioni per una corretta messa a fuoco.
  • Seite 77 Se non è possibile evitare movimenti davanti alla telecamera, non utilizzare Focus Assistant. • Se non si rilascia il pulsante di comando entro due secondi, viene abilitata la funzione AXIS Dynamic DNS Service (Servizio DNS dinamico) anziché Focus Assistant. •...
  • Seite 78 La telecamera può essere anche collegata ad un server AVHS per l'hosting video. Se ci si è abbonati a un servizio AVHS, seguire le istruzioni della guida all'installazione fornita dal provider. Per ulteriori informazioni su come trovare un provider di servizi AVHS locale, accedere a www.axis.com/ hosting Inzieme al prodotto viene fornita una chiave di autenticazione del proprietario della telecamera.
  • Seite 79 Guida all'installazione di AXIS Q1602/Q1604 Pagina 79 Assegnazione dell'indirizzo IP con ARP/Ping 1. Acquisire un indirizzo IP statico gratuito sullo stesso segmento di rete cui è connesso il computer in uso. 2. Individuare il numero di serie (S/N) indicato sull’etichetta della telecamera.
  • Seite 80 Pagina 80 Guida all’installazione di AXIS Q1602/Q1604 Connettori Connettore di rete - Connettore Ethernet RJ-45. Supporta Power over Ethernet. Si consiglia l'uso di cavi schermati. Connettore di alimentazione - Morsettiera di alimentazione a 2 pin utilizzata per l'ingresso dell'alimentazione. Funzione...
  • Seite 81 Guida all'installazione di AXIS Q1602/Q1604 Pagina 81 Morsettiera I/O - Usato per applicazioni specifiche, come Motion Detection, l'attivazione di eventi, la registrazione temporizzata e le notifiche di allarme. Oltre a fungere da connettore di alimentazione ausiliario e pin di messa a terra, può...

  • Seite 82: Indicatori Led

    Pagina 82 Guida all’installazione di AXIS Q1602/Q1604 Indicatori LED Alimenta Colore Indicazione zione Connettor Verde Luce fissa: connessione di rete a 100 Mbit/s. Luce lampeggiante: attività di rete. Giallo Luce fissa: connessione di rete a 10 Mbit/s. Luce lampeggiante: attività di rete.

  • Seite 83: Ulteriori Informazioni

    Axis all’indirizzo www.axis.com/techsup Ulteriori informazioni La Guida per l’utente è disponibile sul sito web di Axis all’indirizzo www.axis.com oppure sul CD del prodotto con tecnologia video di rete Axis, fornito con il prodotto.

  • Seite 84: Medidas Preventivas

    Sustitución de la batería Este producto Axis utiliza una batería de litio CR2032 de 3,0 V como fuente de alimentación para su reloj de tiempo real interno (RTC). En condiciones normales esta batería durará un mínimo de 5 años. Cuando la batería tiene poca carga el funcionamiento del RTC se puede ver afectado, ya que esto puede hacer que se reinicie cada vez que se encienda la cámara.

  • Seite 85: Pasos Para La Instalación

    Guía de instalación de la cámara de red AXIS Q1602/Q1604 En esta guía se proporcionan instrucciones para instalar la Cámara de red AXIS Q1602/Q1604 en su red. Para obtener información sobre cualquier cuestión relacionada con el uso del producto, consulte el Manual del usuario, disponible en el CD que se incluye en este paquete, o el sitio web www.axis.com.

  • Seite 86: Presentación Del Hardware

    Página 86 Guía de instalación de la cámara de red AXIS Q1602/Q1604 Presentación del hardware Botón de enfoque Botón del zoom LED de estado Micrófono interno Ranura para tarjeta de memoria SD Vista posterior Vista superior Entrada de audio Salida de...

  • Seite 87: Instalación Del Hardware

    Botón Retraso de inicio en frío Active este interruptor para la unidad AXIS Q1602/Q1604. La carcasa utilizada en este producto de Axis incluye el Control de temperatura ártica (Arctic Temperature Control); para activar esta opción, coloque el botón Retraso de inicio en frío en la posición I (Activado).
  • Seite 88 IP en Windows. Estas aplicaciones son gratuitas y están disponibles en el CD del producto de vídeo en red de AXIS suministrado con este producto o pueden descargarse de www.axis.com/ techsup. En función del número de cámaras que desee instalar, deberá utilizar el método que mejor se adapte a sus necesidades.
  • Seite 89 AXIS IP Utility detecta y muestra automáticamente los dispositivos Axis que existen en la red. Además, esta aplicación puede utilizarse para asignar manualmente una dirección IP estática. Recuerde que el equipo que ejecute AXIS IP Utility debe instalarse en el mismo segmento de red (subred física) que la cámara de red.
  • Seite 90 1. Compruebe que la cámara está conectada a la red y que recibe alimentación. 2. Inicie AXIS Camera Management. Cuando la cámara de red aparezca en la ventana, haga clic con el botón derecho en el enlace y seleccione Live View Home Page (Página de inicio de Live View).
  • Seite 91 Guía de instalación de la cámara de red AXIS Q1602/Q1604 Página 91 Asignación de direcciones IP en varios dispositivos AXIS Camera Management acelera el proceso de asignación de direcciones IP en varios dispositivos indicando direcciones IP disponibles dentro de un intervalo especificado.
  • Seite 92 Página 92 Guía de instalación de la cámara de red AXIS Q1602/Q1604 Configure la contraseña Para poder acceder al producto, hay que configurar la contraseña del usuario administrador predeterminado root. Aparecerá el cuadro de diálogo "Configure Root Password" (Configurar contraseña de root) cuando se acceda a la cámara de red por primera vez.
  • Seite 93 Manual del usuario. 7. En caso necesario, haga clic en Yes (Sí) para instalar el AMC (AXIS Media Control) y así permitir la visualización de la transmisión de vídeo en Internet Explorer. Para ello, debe tener derechos de administrador en su equipo.
  • Seite 94 Página 94 Guía de instalación de la cámara de red AXIS Q1602/Q1604 8. La página Live View (En vivo) de la cámara de red aparece; el enlace Setup (Configuración) le llevará a menús que le permiten personalizar la cámara. Setup (Configuración): Proporciona todas...
  • Seite 95 Guía de instalación de la cámara de red AXIS Q1602/Q1604 Página 95 Ajuste el zoom y el enfoque Para ajustar el zoom y el enfoque, siga estas instrucciones: 1. Abra la página de inicio del producto y diríjase a Setup (Configuración)> Basic Setup (Configuración básica) >...
  • Seite 96 Página 96 Guía de instalación de la cámara de red AXIS Q1602/Q1604 • El iris se debe abrir siempre al máximo durante el enfoque, proporcionando la menor profundidad de campo posible y, por tanto, las mejores condiciones para un enfoque correcto.
  • Seite 97 Guía de instalación de la cámara de red AXIS Q1602/Q1604 Página 97 Notas: • La vista de la parte frontal de la cámara no debe cambiar durante el ajuste de enfoque (pasos 5 y 6). Si se mueve la cámara o si se coloca un dedo u otro objeto delante del objetivo, tendrán que repetirse los pasos del 3 al 7.
  • Seite 98 Página 98 Guía de instalación de la cámara de red AXIS Q1602/Q1604 Otros métodos para configurar la dirección IP En esta tabla se presentan otros métodos disponibles para configurar o detectar la dirección IP. Todos los métodos están habilitados de forma predeterminada y es posible deshabilitarlos.
  • Seite 99 Guía de instalación de la cámara de red AXIS Q1602/Q1604 Página 99 Configuración de la dirección IP con ARP/Ping 1. Adquiera una dirección IP estática libre en el mismo segmento de red en el que está conectado su equipo. 2. Localice el número de serie (S/N) en la etiqueta de la cámara.
  • Seite 100 Página 100 Guía de instalación de la cámara de red AXIS Q1602/Q1604 Conectores de la unidad Conector de red - Conector Ethernet RJ-45. Compatible con alimentación a través de Ethernet. Se recomienda emplear cables blindados. Conector de alimentación - Bloque de conectores de 2 pines para entrada de alimentación.
  • Seite 101 Guía de instalación de la cámara de red AXIS Q1602/Q1604 Página 101 Conector de terminales de E/S - Se utiliza en aplicaciones tales como detección de movimiento, activación de eventos, grabación a intervalos y notificaciones de alarmas. Además de un pin de alimentación auxiliar y un pin de masa, proporciona a la interfaz...

  • Seite 102: Indicadores Led

    Página 102 Guía de instalación de la cámara de red AXIS Q1602/Q1604 Indicadores LED Color Indicación Verde Fijo para indicar la conexión a una red de 100 Mbits/s. Parpadea para indicar actividad en la red. Ámbar Fijo para indicar conexión a una red de 10 Mbits/s. Parpadea para indicar actividad en la red.

  • Seite 103: Más Información

    éste y otros temas, visite el sitio web de ayuda de Axis en www.axis.com/techsup. Más información El Manual del usuario está disponible en el sitio web de Axis, www.axis.com, o en el CD del producto de vídeo en red de Axis suministrado con este producto.
  • Seite 106 Ver. 1.0 Installation Guide AXIS Q1602/Q1604 Network Camera Printed: July 2011 Part No. 42985 ©2011 Axis Communications AB...
