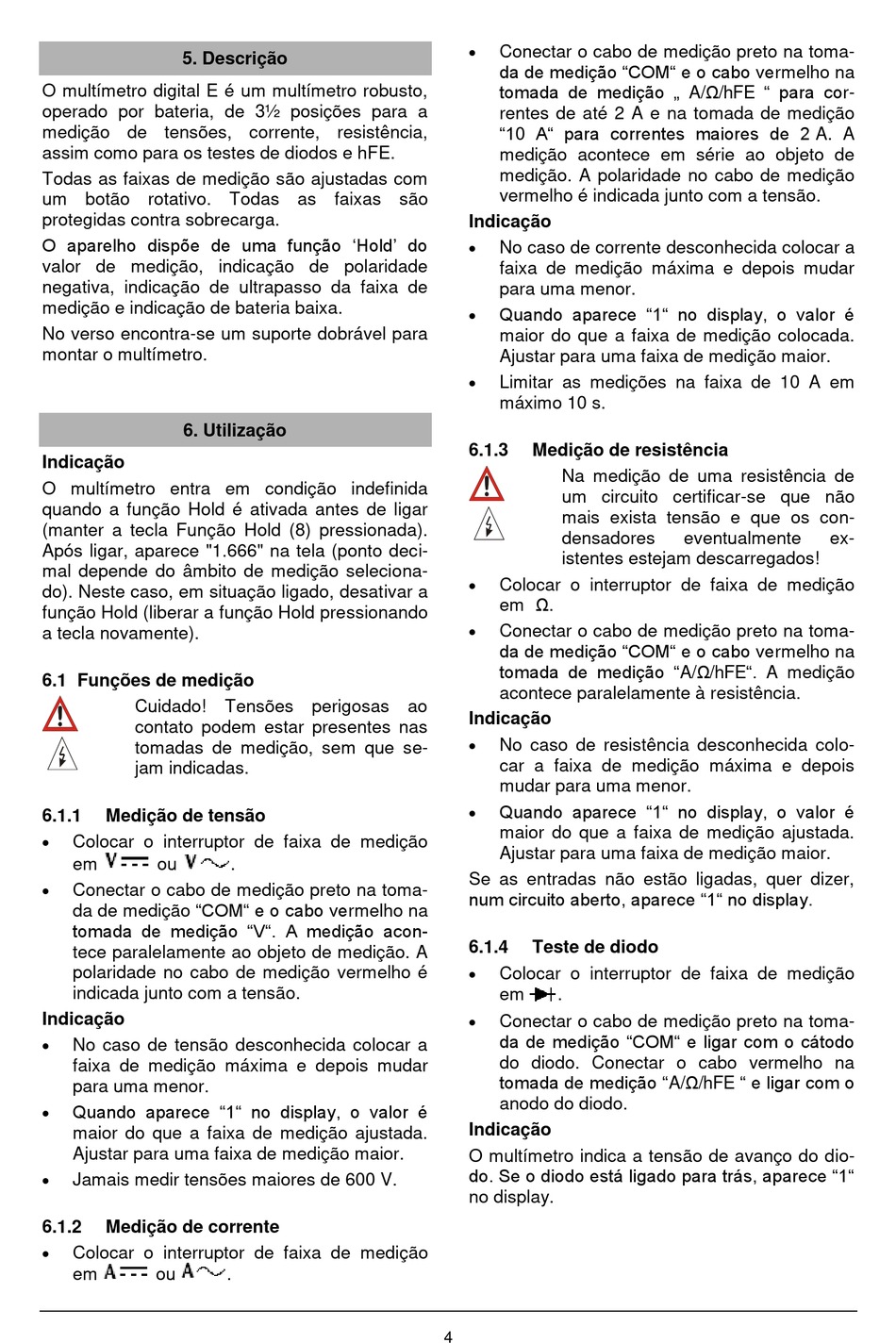

5. Descrição
O multímetro digital E é um multímetro robusto,
operado por bateria, de 3½ posições para a
medição de tensões, corrente, resistência,
assim como para os testes de diodos e hFE.
Todas as faixas de medição são ajustadas com
um botão rotativo. Todas as faixas são
protegidas contra sobrecarga.
O aparelho dispõe de uma função 'Hold' do
valor de medição, indicação de polaridade
negativa, indicação de ultrapasso da faixa de
medição e indicação de bateria baixa.
No verso encontra-se um suporte dobrável para
montar o multímetro.
6. Utilização
Indicação
O multímetro entra em condição indefinida
quando a função Hold é ativada antes de ligar
(manter a tecla Função Hold (8) pressionada).
Após ligar, aparece "1.666" na tela (ponto deci-
mal depende do âmbito de medição seleciona-
do). Neste caso, em situação ligado, desativar a
função Hold (liberar a função Hold pressionando
a tecla novamente).
6.1 Funções de medição
Cuidado! Tensões perigosas ao
contato podem estar presentes nas
tomadas de medição, sem que se-
jam indicadas.
6.1.1 Medição de tensão
Colocar o interruptor de faixa de medição

em ou
Conectar o cabo de medição preto na toma-

da de medição "COM" e o cabo vermelho na
tomada de medição "V". A medição acon-
tece paralelamente ao objeto de medição. A
polaridade no cabo de medição vermelho é
indicada junto com a tensão.
Indicação
 No caso de tensão desconhecida colocar a
faixa de medição máxima e depois mudar
para uma menor.
Quando aparece "1" no display, o valor é

maior do que a faixa de medição ajustada.
Ajustar para uma faixa de medição maior.
Jamais medir tensões maiores de 600 V.

6.1.2 Medição de corrente
Colocar o interruptor de faixa de medição

em ou
.
.
Conectar o cabo de medição preto na toma-

da de medição "COM" e o cabo vermelho na
tomada de medição „ A/Ω/hFE " para cor-
rentes de até 2 A e na tomada de medição
"10 A" para correntes maiores de 2 A. A
medição acontece em série ao objeto de
medição. A polaridade no cabo de medição
vermelho é indicada junto com a tensão.
Indicação
No caso de corrente desconhecida colocar a

faixa de medição máxima e depois mudar
para uma menor.
Quando aparece "1" no display, o valor é

maior do que a faixa de medição colocada.
Ajustar para uma faixa de medição maior.
Limitar as medições na faixa de 10 A em

máximo 10 s.
6.1.3 Medição de resistência
Na medição de uma resistência de
um circuito certificar-se que não
mais exista tensão e que os con-
densadores
istentes estejam descarregados!
Colocar o interruptor de faixa de medição

em Ω.
Conectar o cabo de medição preto na toma-

da de medição "COM" e o cabo vermelho na
tomada de medição "A/Ω/hFE". A medição
acontece paralelamente à resistência.
Indicação
No caso de resistência desconhecida colo-

car a faixa de medição máxima e depois
mudar para uma menor.
Quando aparece "1" no display, o valor é

maior do que a faixa de medição ajustada.
Ajustar para uma faixa de medição maior.
Se as entradas não estão ligadas, quer dizer,
num circuito aberto, aparece "1" no display.
6.1.4 Teste de diodo
Colocar o interruptor de faixa de medição

em .
 Conectar o cabo de medição preto na toma-
da de medição "COM" e ligar com o cátodo
do diodo. Conectar o cabo vermelho na
tomada de medição "A/Ω/hFE " e ligar com o
anodo do diodo.
Indicação
O multímetro indica a tensão de avanço do dio-
do. Se o diodo está ligado para trás, aparece "1"
no display.
