jablotron JA-190X Bedienungsanleitung

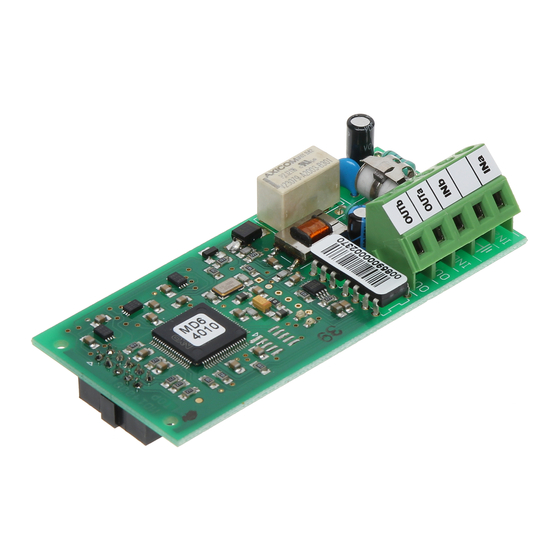

JA-190X Modul des Telefonkommunikators
Das Produkt ist eine
JABLOTRON 100. Die Zentrale
gesprochene Alarmmeldungen,
Steuerpult der Sicherheitszentrale
Fernzugang. Der Kommunikator arbeitet nur mit Tonwahl. Er ist mit
einem Basisüberlastungsschutz ausgestattet. Das Produkt ist zur
Montage durch einen geschulten Techniker mit einem gültigen
Jablotron Zertifikat bestimmt.
Installation
Schließen Sie das Modul bei getrennter Stromzufuhr an.
Schließen Sie das Modul
Steckverbindung auf der Platte der Zentrale JA-10xK an.
Trennen Sie
versorgung, wenn Sie das Modul an den
System-BUS anschließen.

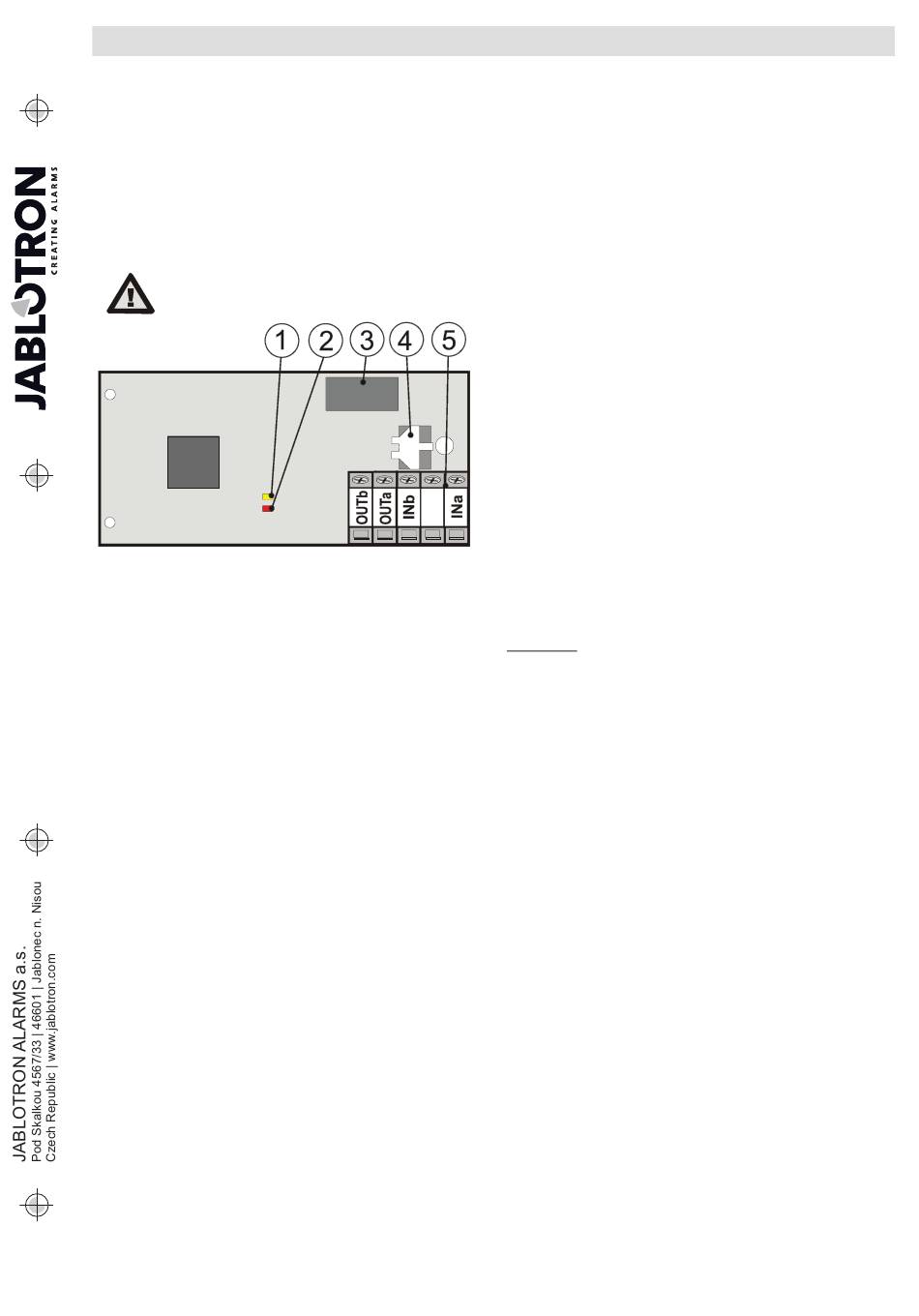

Abbildung: 1 – gelbe Signallampe Störung; 2 – rote Signallampe
geschaltetes Relais; 3 - Telefonrelais; 4 – Element des
Überlastungsschutzes; 5 – Klemmen für einen Anschluß der Telefonleitung
und der Erdung
1 Der Kommunikator kann nur an einer analogen Telefonleitung
angeschlossen werden.
2 Bei einem Anschluß an eine ADSL Leitung muss der
Kommunikator hinter einem Splitter als erstes Gerät an die
Telefonleitung angeschlossen werden.
3 Der Kommunikator muss allen Geräten der Telefonleitung
vorgereiht sein – alle Telefonapparate müssen an den OUT
Klemmen angeschlossen werden.
4 Schließen Sie die Telefonleitung an den INa und INb Klemmen
an. Wir empfehlen die Telefonzuleitung vor Überlastungen zu
sichern.
5 Die OUTa und OUTb Klemmen sind die Ausgänge der
Telefonleitung und sie sind für einen Anschluß der Endgeräte
bestimmt, z.B. Telefonapparat, Fax,..
6 An der nicht gekennzeichneten
angeschlossen werden. Diese ist für andere Applikationen
bestimmt.
7 Im Ruhezustand sind
angeschlossen, die Leitung geht durch das Modul nur durch.
Bei der Tätigkeit des Kommunikators sind die OUTa und OUTb
Klemmen getrennt.
Übertragung von gesprochenen
Alarmmeldungen
Der Kommunikator übergibt an die eingestellten Telefonnummern
geprochene Alarmmeldungen. Die Sprachmeldung besteht aus 4
Teilen:
Ihr Alarm meldet + Typ der Meldung + Sektion X +
Bezeichnung der Sektion
Ihr Alarm meldet = Identifikation
Sekunden)
Meldungstyp = Alarm in der sofortigen Zone
Alarm in der verspäteten Zone
Sabotage
Überschwemmung
Feuer
Notlage
Notruf
Sektion X = X ist die Nummer der Sektion (1 bis 8 oder
1 - 15)
JA-190X Modul des Telefonkommunikators
Zusatzkomponente des Systems
mit dem Modul übergibt
sie kommuniziert mit
und ermöglicht
an der dafür vorgesehenen
immer die Spannungs-
Klemme sollte
die funktionierenden Endgeräte
des Objektes (max.
Bezeichnung der Sektion = Sektionsbezeichnung des Benutzers
dem
einen
Fernzugang zum System über die
Gemäß der Einstellung der Zentrale über das F-Link Programm,
Karte Kommunikation / Sprachmenü und Steuerungs SMS
ohne Kodes, rufen Sie von einem beliebigen / autorisierten Telefon
die Telefonnummer des Kommunikators. Das System antwortet
nach 15 Sekunden / fordert zur Eingabe des Zugangskodes auf.
Der Kommunikator bietet sprachlich mögliche Handlungen an. Die
Angebotsstruktur ist
Zugangskodes unterschiedlich. Falls im Laufe der Verbindung im
System die Notwendigkeit besteht ein neu entstandenes, z.B.
Alarmereignis zu übergeben, wird der Anruf unterbrochen.
Aufnehmen von Sprachmeldungen
Die Sprache der voreingestellten Meldungen wird durch die Wahl
im Programm F-Link bei der Installation des Systems auf der Karte
Umfang festgelegt. Um eine Änderung / Ergänzung der Aufnahme
durchzuführen, aktivieren Sie den Fernzugang zum Kommunikator
mit der Autorisierung Service oder Verwaltung. Der Zugang sollte von
einem ruhigen Ort ohne Umgebungsgeräusche und bei einem
Zugang über ein Mobiltelefon auch mit einem guten GSM Signal
erfolgen.
Nach dem Verbindungsaufbau startet der Kommunikator das
Sprachmenü in dem man nach dem Drücken der Taste 9 „Aufnahme
von Meldungen" wählt. Durch Drücken der Taste „9" auf dem Telefon
wird diese Wahl aktiviert. Die Meldungen können nach den
Anweisungen des Sprachmenüs in der nachfolgenden Reihenfolge
aufgenommen werden (in der Klammer wird die maximale Länge der
Meldung angeführt). Der Beginn der Aufnahme wird durch einen
längeren akustischen Piepton signalisiert. Fett werden jene
Meldungen hervorgehoben, die nur unter der Autorisierung Service
aufgenommen werden können. Die anderen können nur mit der
Berechtigung Verwalter aufgenommen werden.
Drücken Sie:
0 – „Um die Bezeichnung der Installation aufzunehmen drücken Sie 0"
(15 Sekunden)
1 – „Für die Aufnahme der Bezeichnung der Sektionen drücken Sie 1" (5
Sekunden). Nach dem Drücken der Taste „1" wird Ihnen die
Aufnahme der Bezeichnungen für die einzelnen Sektionen im
Umfang gemäß der Einstellung der Karte Umfang angeboten.
2 – „Für die Aufnahme der Meldung des Spezialreportes A drücken
Sie 2"
3 – „Für die Aufnahme der Meldung des Spezialreportes B drücken
Sie 3"
4 – „Für die Aufnahme der Meldung des Spezialreportes C drücken
Sie 4"
5 – „Für die Aufnahme der Meldung des Spezialreportes D drücken
nichts
Sie 5"
9 – „Zum Löschen aller aufgenommenen Meldungen drücken Sie 9"
# – „Um zum Hauptangebot des Sprachmenüs zurückzukehren drücken
Sie #"
Nach der Aufnahme jeder Meldung wiederholt das System die
Meldung einmal. Falls die Meldung nicht verständlich ist, kann
diese durch erneutes Drücken der zugehörigen Taste erneut
aufgenommen werden.
PSTN Einstellung
(Öffentliches kommutiertes Telefonnetz)
Die Einstellung erfolgt mit dem F-Link Programm – Karte
Kommunikation, Taste PSTN Einstellung. Im Dialog kann
eingestellt werden: (* gekennzeichnete Werkseinstellung)
PSTN Modul: *Aus: / Ein – schaltet die Kommunikation über den
Kommunikator JA-190X ein oder aus.
15
Limit der Anrufe Min. /Tag: Begrenzt die Anrufdauer auf 5 – 500
Minuten pro Tag ein, (* 20 Minuten).
Fernsteuerung über das Telefon: Regelt die Möglichkeit der
Steuerung des Systems über einen Fernzugang mittels dem
Sprachmenü: Nein: keine Fernverbindung mit dem Kommunikator
möglich, kommuniziert nur in Richtung aus dem Objekt; Benutzer:
ein Zugang ist nur über die den Benutzern zugeordneten Telefone
möglich. Im Ordner Kommunikation kann den Benutzern der
Zugang zum Sprachmenü auch ohne Eingabe ihrer Zugangskodes
erlaubt werden, siehe Wahl Sprachmenü ohne Kode; Jederzeit *:
das Sprachmenü kann über ein beliebiges Telefon aufgerufen
1 / 2
(max. 15 Sekunden) Werkseinstellung ohne
Bezeichnung
Telefonleitung
je nach der Berechtigungsstufe des
MMD51506
