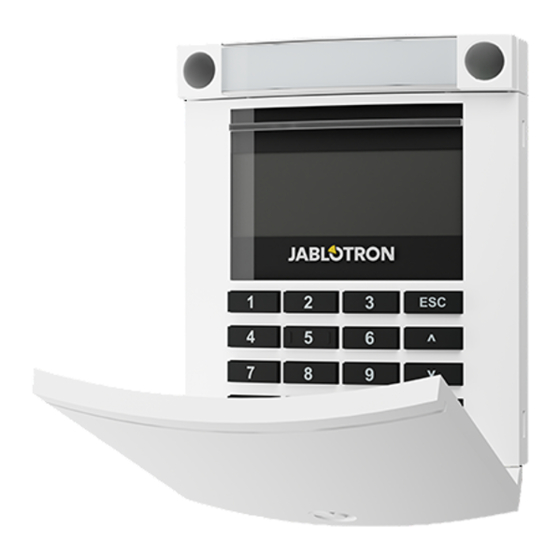

Das Bus-Zugangsmodul JA-114E, JA-114E-GR, JA-114E-AN, JA-114E-WH
Das Zugangsmodul ist eine Komponente des Systems JABLOTRON.
Seine modulare Architektur bietet den Benutzern Kombinations-
möglichkeiten in Installationsgrößen, die perfekt auf ihre Bedürfnisse
zugeschnitten sind. Das Gerät sollte von einem geschulten Techniker mit
einem von einem zugelassenen Händler ausgestellten gültigen Zertifikat
installiert werden. Das Produkt ist kompatibel mit der Zentrale
JA-101Kx oder höher.
Das Modul umfasst erstes Bediensegment (1), ein LCD-Display (4),
einen RFID-Lesergerät und eine Tastatur (5). Mit den Bediensegmenten
JA-192E, JA-192E-GR, JA-192E-AN,
Zugangsmodul JA-114E um weitere Bediensegmente erweitert werden
(maximal erlaubte Anzahl ist 20 pro Zugangsmodul). Die klappbare
Tastaturabdeckung (7) kann entfernt werden, wenn der Benutzer einen
permanenten Zugriff bevorzugt. Das Zugangsmodul funktioniert auch
als RFID-Lesergerät von kontaktlosen RFID-Karten/-Anhängern.

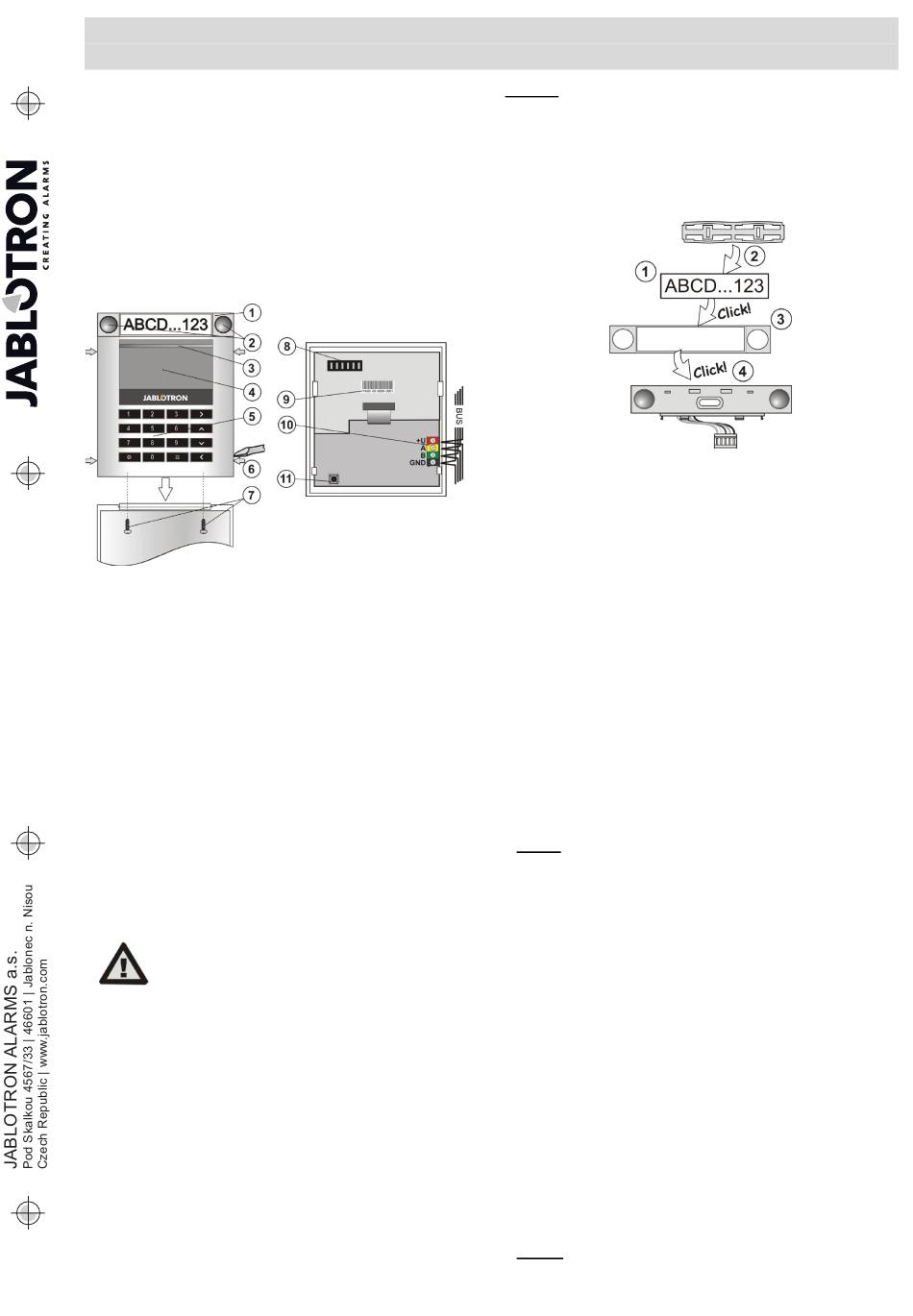

Abbildung 1: 1 – Bediensegment; 2 – Segment-Tasten;
3 – hintergrundbeleuchtete Aktivierungstaste; 4 – LCD; 5 – Tastatur mit
RFID-Lesergerät; 6 – Laschen zum Öffnen des Moduls; 7 Schrauben für die
Abdeckung
Installation
1. Drücken Sie die vier Laschen (6) an den Seiten und entfernen Sie
das Modul von der Kunststoffbasis.
2. Bei der Installation weiterer Bediensegmente entfernen Sie zunächst
die obere Abdeckung am 1. Segment.
3. Entfernen Sie die transparente Kunststoffabdeckung von den
Segmenten (indem Sie sie auf beiden Seiten des Segmentes neben
Tasten aushebeln).
4. Verbinden Sie die Drähte eines Segments immer mit dem Anschluss
des vorherigen Segments und klicken Sie sie ineinander (wir
empfehlen, die Drähte durch Drehen des Segments um 360 °
aufzuwickeln), um eine Beschädigung der Drähte zwischen den
Kunststoffteilen zu vermeiden. Verwenden Sie diese Methode bei
der Installation aller erforderlichen Segmente. Drücken Sie zum
Schluss die obere Segment-Deckung hinein.
5. Schieben Sie das Kabel durch die Kunststoffbasis und
schrauben Sie sie an dem gewünschten Ort zusammen mit den
Bediensegmenten fest. Wenn Sie weitere Bediensegmente
benötigen, schrauben Sie sie ebenfalls an der Wand fest.
6. Verbinden Sie das BUS-Kabel mit den BUS-Klemmen (10).
Schalten Sie immer den Strom aus, wenn
Sie das Modul mit dem BUS verbinden.
7. Stecken Sie das Modul in die Basis.
8. Fahren Sie entsprechend der Installationsanleitung der Zentrale fort.
Grundsätzliche Vorgehensweise:
a. Wenn die Komponente eingeschaltet ist, beginnt die gelbe
hintergrundbeleuchtete Aktivierungstaste (3) wiederholt zu
blinken und zeigt damit an, dass das Modul noch nicht beim
System angemeldet ist.
b. Wählen Sie in F-Link die erforderliche Position im Fenster
Komponentenliste aus und klicken Sie auf die Option
Anmelden, um den Anmeldemodus zu starten.
c. Drücken Sie die hintergrundbeleuchtete Aktivierungstaste (3)
über dem LCD-Display - das Modul wird dadurch angemeldet
und die gelbe LED erlischt.
9. Wenn Sie die Installation abgeschlossen haben, kleben Sie
beschreibende Etiketten auf die transparenten Abdeckungen der
Segmente und schließen Sie sie, siehe Abbildung 3. Der
Etikettendruck ist ein Teil von F-Link (Registerkarte Komponenten-
liste, an der Modulposition – Interne Einstellungen).
Das JA-114E, JA-114E-GR, JA-114E-AN, JA-114E-WH
mit LCD, Tastatur und RFID
JA-192E-WH kann
Abbildung 2: 8 – Anschluss für die
Bediensegmente; 9 – Seriennummer;
10 – BUS-Klemmen;
11 – Sabotagekontakt
Hinweise:
Das Modul kann auch beim System durch Eingabe der Seriennummer
(9) in F-Link oder durch Verwendung eines Barcode-Scanners
angemeldet werden, wobei alle unter dem Strichcode angegebenen
Zahlen eingegeben werden müssen (1400-00-0000-0001).
Um der Norm EN
Abdeckungslaschen (6) mit den im Lieferumfang enthaltenen Schrauben
befestigt werden. In Abbildung Nr. 1 sind die Abdeckungslaschen
angezeigt und mit den Pfeilen markiert.
das
Abbildung 3: Befestigung eines Etiketts auf dem Bediensegment
Modifikationen des Moduls
Wenn Sie die einzelnen Bediensegmente des Moduls verändern
müssen, können Sie sie trennen, indem Sie die entsprechenden
Trennungslücken von einer Seite (seitlich der Tasten) aushebeln. Stellen
Sie sicher, dass der System-BUS getrennt ist.
Einstellung der Eigenschaften
Klicken Sie die Registerkarte Komponentenliste in F-Link an und
wählen Sie an der Modulposition die Option Interne Einstellungen. Das
jeweilige Zugangsmodul wird angezeigt und ihre Eigenschaften können
eingestellt werden. Die internen Einstellungen sind in zwei grundlegende
Registerkarten unterteilt: Segmente und Einstellungen.
Sie können die gewünschten Funktionen für einzelne Segmente
einstellen (Bereichssteuerung, Anzeige des Bereichsstatus, Alarm-
auslösung, PG-Ausgangssteuerung, Anzeige des PG-Ausgangsstatus
usw.). Weitere Details finden Sie in F-Link.
Die dritte optionale Registerkarte zur Einstellung ist Gemeinsames
Segment - Einstellungen und Funktionsbeschreibung
Ein gemeinsames Segment (bis zu 2 sind pro Zugangsmodul erlaubt)
simuliert die gleichzeitige Aktivierung verschiedener Segmente eines
Zugangsmoduls zur Steuerung von Bereichen. Wählen Sie In den
Segmenten die jeweilige Segmenttastenfunktion Gemeinsames
Segment A (B). Wählen Sie dann in der neuen Registerkarte
Gemeinsames Segment die Bereiche aus, die gemeinsam aktiviert
werden sollen.
Hinweis: Ein Modul muss über mindestens 3 Bediensegmente verfügen,
damit diese Funktion (Gemeinsames Segment) verwendet werden kann.
Die ausgewählten Segmente werden durch Betätigen der Taste auf
dem gemeinsamen Segment scharf / unscharf geschaltet.
Wenn der Status der Segmente, die über das gemeinsame Segment
gesteuert werden, nicht identisch ist, werden nur die Segmente geändert,
die jeweils scharf / unscharf geschaltet werden müssen.
Wenn einige Segmente teilweise scharf geschaltet werden können,
beachtet dies das gemeinsame Segment folgendermaßen: 1. Betätigen
der Taste zum Scharfschalten = Teil-Scharfschaltung, 2. Betätigen der
Taste zum Scharfschalten = vollständige Scharfschaltung. Die Funktion
„Gemeinsames Segment" sollte nicht mit der Funktion "Gemeinsame
Bereiche" (F-Link/ Registerkarte Bereichsübersicht) kombiniert werden.
Die Anzeige des gemeinsamen Segmentes ist: Alle unscharf = grün,
einige scharf (Teilscharf) = gelb, alle vollständig scharf = rot.
In der Registerkarte Einstellungen können Sie alle anderen
Modulfunktionen wie die akustische Anzeige, die Lichtintensität, den
Modus des RFID-Lesergeräts, die optische und akustische Anzeige,
Einstellungen der Displayanzeige usw. einstellen. Weitere Einzelheiten
zu den Einstellungen finden Sie in der Installationsanleitung der Zentrale
und natürlich in den von F-Link angezeigten Tooltips (Hilfetexten).
Optische Anzeige
Aktivierungstaste – zeigt den Systemstatus an. Kein Licht – Standby-
Modus, grünes Licht – alles OK, grünes Blinken – Autorisierung
durchgeführt, rotes Blinken – Alarm, gelbes Licht – Störung, gelbes
Blinken – nicht beim System angemeldet, gelbes Doppelblinken –
Errichtermodus.
Hinweis: Die Aktivierungstaste zeigt im Errichtermodus keine
Aktivierung der Modulsabotage an.
50131-3 zu entsprechen, müssen die
