JB-118N Sammelmodul der Signalausgänge PG - 8 Ausgänge
Das Produkt ist eine Komponente des Systems JABLOTRON
100+. Es hat insgesamt acht galvanisch getrennte Ausgänge.
Es kann zum Beispiel zur Steuerung von optischen Anzeige-
elementen, Funkkommunikatoren oder Leistungsrelais genutzt
werden. Es hat ebenfalls einen geschützten 12 V Ausgang. Die
Ausgänge können mit programmierbaren Ausgängen (PG) der
Zentrale, Bereichszuständen (gesichert = geschalteter Ausgang),
eventuelle durch einen Alarm in den Bereichen (Alarm = geschalteter
Ausgang) gesteuert werden. Das Produkt ist zur Montage durch
einen geschulten Techniker mit einem gültigen Jablotron Zertifikat
bestimmt.
Installation
Das Modul kann in die Montagevorrichtung JA-19xPL (von
Jablotron) oder unter Verwendung einer geeigneten Halterung auf
eine DIN-Schiene montiert werden. Um Sicherheitsklasse 2
zu entsprechen, muss das Modul zusammen mit dem TRB-Modul
JA-111H in die Montagevorrichtung JA-194PL- oder JA-195PL
eingebaut werden.

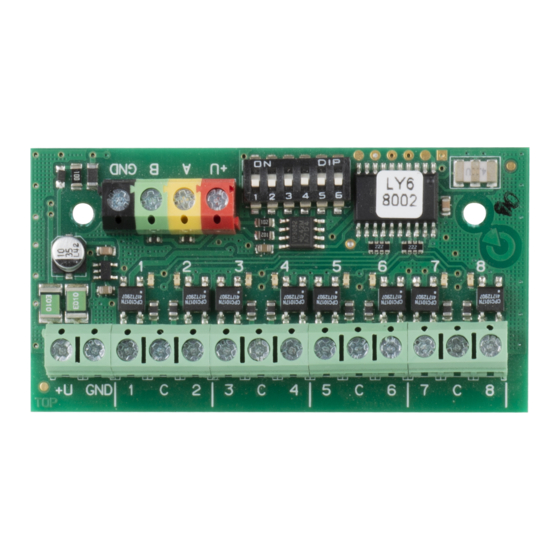

Abbildung: 1 – Ausgangsklemmen; 2 – Konfigurationsumschalter,
3 – Klemmleiste der Sammelleiste; 4 – Signallampen;
5 – Versorgungsausgang bis 100 mA
1. Mit dem Umschalter (2) stellen Sie die PG Nummer des
Ausganges oder den Bereich ein, auf die die Klemme 1 auf der
Platte reagieren soll - siehe Einstellungstabellen. Die folgenden
Klemmen auf der Platte werden dann auf weitere PG Ausgänge
oder Bereichen des Systems (mit höherer Positionsnummer)
reagieren.
2. Schließen Sie das Kabel der Sammelleiste an die Klemmen (3)
an.
Der Anschluss der Sammelleiste sollte immer
bei ausgeschalteter Stromzufuhr des Systems
erfolgen.
Wenn das Modul außerhalb des geschützten
Bereiches installiert wird muss die Zuleitung
seiner Sammelleiste mit einem Isolator der
Sammelleiste JA-110T getrennt werden.
3. Testen Sie nach dem Einschalten des Systems die Funktion –
ein geschalteter Ausgang wird durch eine rot leuchtende
Signallampe beim jeweiligen Ausgang (4) angezeigt.
4. Die Klemmen 1 – 8 schalten sich gegenüber den Klemmen C.
Der Schaltstrom der Klemme darf nicht 100mA übersteigen.
Kontrollieren Sie, ob die Versorgungsspannung auf den
Klemmen der Sammelleiste (rot, schwarz), bei der Schaltung
aller verwendeten Ausgänge einschließlich der angeschlossenen
Belastung, größer als 9V ist. Bei diesem Test müssen
selbstverständlich alle Geräte angeschlossen sein, die über die
Klemmen (5) versorgt werden.
Anmerkungen:

Das Modul nimmt keine Position in der Zentrale ein (es wird
nicht beim System angemeldet).

Der DIP-Konfigurationsschalter stellt immer die Position für den
Ausgangs Nr.1 ein. Die Einstellung erfolgt in Schritten von 8
(1, 9, 17, 25, ... 113, 121).

Die Klemmen 2 bis 8 werden entsprechend der am DIP-
Konfigurationsschalter gewählten Position zugeordnet (z.B.:
Wenn PG9 ausgewählt wird, dann Klemme 1 = PG9, 2 = PG10,
3 = PG11, ... 8 = PG16. Dies gilt auch bei Bereichen.
JB-118N Sammelmodul der Signalausgänge PG - 8 Ausgänge

Wenn Sie mehrere Module mit identischen Einstellungen beim
System anmelden, haben sie die selbe Reaktion.

Die Anzahl der Module ist nur durch die Stromabnahme aus
der Zentrale eingeschränkt.

Die Einstellung der einzelnen programmierbaren Ausgänge
erfolgt mit dem Programm F-Link - Karte PG Ausgänge. Eine
detailliertere Beschreibung der Einstellungen finden Sie
im Installationshandbuch der Zentrale.

Wenn der Ausgang auf die Sicherung des Bereichs reagiert,
wird dieser bei der gesamten Sicherung des gewählten
Bereichs geschaltet.

Wenn der Ausgang auf einen Alarm reagiert, wird er beim
Außen- (EW) und Innenalarm (IW) geschaltet.

Von den Klemmen +U kann Strom von bis zu 100 mA
entnommen werden.
(Überlastung) wird die Stromversorgung getrennt. Nach dem
Absinken der Stromspannung wird diese automatisch wieder
hergestellt.
DIP
1 2
ON
PG PG
1 2
1 2 3 4 5 6
ON
PG PG
9 10
1 2 3 4 5 6
ON
PG PG
17 18
1 2 3 4 5 6
ON
PG PG
25 26
1 2 3 4 5 6
ON
PG PG
33 34
1 2 3 4 5 6
ON
PG PG
41 42
1 2 3 4 5 6
ON
PG PG
49 50
1 2 3 4 5 6
ON
PG PG
57 58
1 2 3 4 5 6
ON
PG PG
65 66
1 2 3 4 5 6
ON
PG PG
73 74
1 2 3 4 5 6
ON
PG PG
81 82
1 2 3 4 5 6
ON
PG PG
89 90
1 2 3 4 5 6
ON
PG PG
97 98
1 2 3 4 5 6
ON
PG PG
105 106
1 2 3 4 5 6
ON
PG PG
113 114
1 2 3 4 5 6
ON
PG PG
121 122
1 2 3 4 5 6
Tabelle 1: der Ausgang 1 reagiert an der Platte auf den Zustand der PG
1 / 2
Bei einer größeren Abnahme
odul outputs
3 4 5 6 7
PG PG PG PG PG
3 4 5 6 7
PG PG PG PG PG
11 12 13 14 15
PG PG PG PG PG
19 20 21 22 23
PG PG PG PG PG
27 28 29 30 31
PG PG PG PG PG
35 36 37 38 39
PG PG PG PG PG
43 44 45 46 47
PG PG PG PG PG
51 52 53 54 55
PG PG PG PG PG
59 60 61 62 63
PG PG PG PG PG
67 68 69 70 71
PG PG PG PG PG
75 76 77 78 79
PG PG PG PG PG
83 84 85 86 87
PG PG PG PG PG
91 92 93 94 95
PG PG PG PG PG
99 100 101 102 103
PG PG PG PG PG
107 108 109 110 111
PG PG PG PG PG
115 116 117 118 119
PG PG PG PG PG
123 124 125 126 127
Ausgänge.
MLY24302
8
PG
8
PG
16
PG
24
PG
32
PG
40
PG
48
PG
56
PG
64
PG
72
PG
80
PG
88
PG
96
PG
104
PG
112
PG
120
PG
128
