jablotron JA-111H-AD TRB Kurzanleitung

JA-111H-AD TRB BUS-Modul zur Systemsteuerung
Das Modul JA-111H-AD TRB ist ein Bestandteil des Systems
JABLOTRON 100 und dient der Steuerung des Systems über eine
Status- oder Impulsausgabe von einem externen Gerät aus.
Darüber hinaus kann damit auch Strom vom Zentral-BUS
bereitgestellt werden.
Es ist darauf ausgelegt, hauptsächlich innerhalb des Melders
installiert zu werden; es kann jedoch auch außerhalb davon in einer
gesicherten Installationsbox platziert werden. Das Modul belegt
eine Position im System. Das Modul sollte nur durch einen
ausgebildeten Techniker mit einem durch eine berechtigte Behörde
ausgestellten Zertifikat installiert werden.
Installation
1. Installieren Sie das Modul an einem geeigneten Platz
im Melder oder innerhalb der geschützten Installationsbox
in der Nähe des Melders. Der Draht kann auf maximal 3 m
verlängert werden. Stellen Sie bei einer Installation innerhalb
des Melders sicher, dass kein Kurzschluss aufgrund einer
schlechten Isolierung des Moduls möglich ist.
Schließen Sie die Drähte an den Melder (gemäß Abb. 1) an.
2.

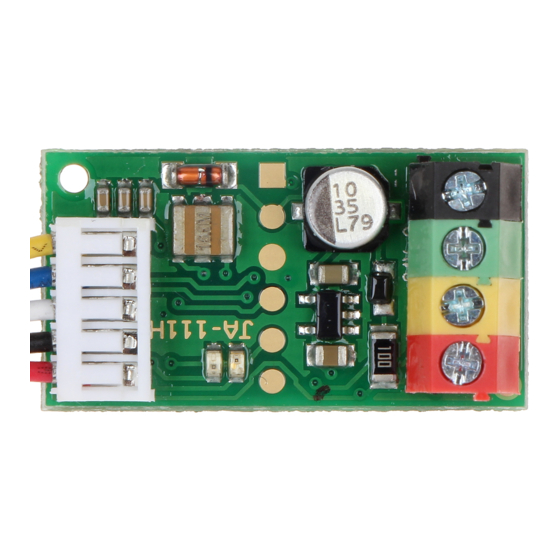

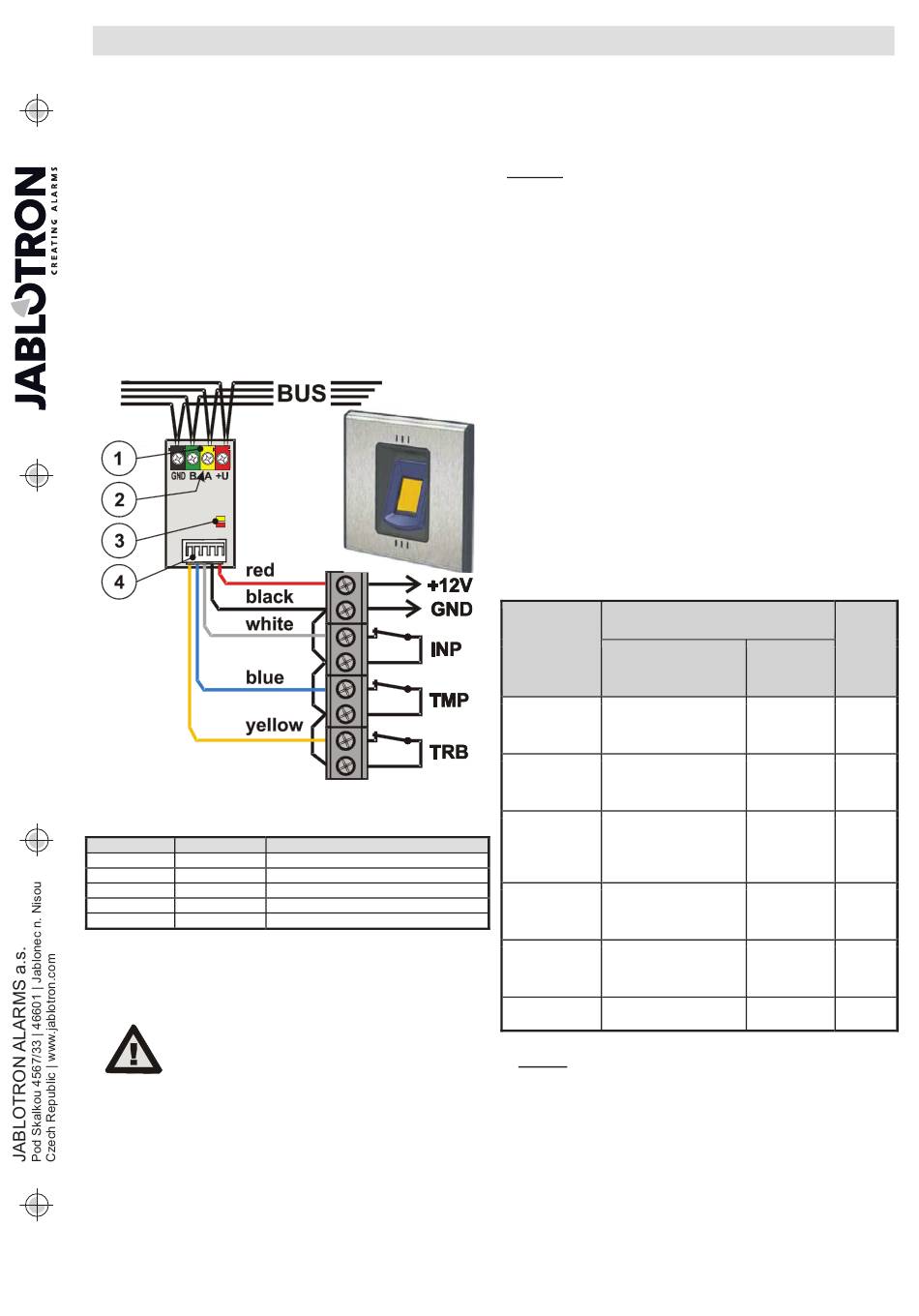

Abbildung 1: 1 – BUS-Klemmen; 2 – Produktionscode; 3 – gelbe LED zeigt
Fehler / nicht angemeldetes Gerät an, rote LED blinkt bei Aktivierung eines
beliebigen Eingangs; 4 – Anschlussdrähte, siehe folgende Tabelle:
Draht Bedeutung
Rot + 12 V
Schwarz GND
Weiß INP
Blau TMP
Gelb TRB
3. Schließen Sie das BUS-Kabel an und schalten Sie die Zentrale
ein.
Trennen Sie immer die Spannungsversorgung,
wenn Sie das Modul an den System-BUS
anschließen.
Der Stromverbrauch des angeschlossenen
Melders darf nicht über 50 mA liegen (der
Stromversorgungsausgang des Moduls ist
nicht vor Überlastung geschützt).
4. Die Zentrale muss im Errichtermodus sein.
5. Fahren Sie gemäß der Installationsanleitung der Zentrale fort.
Grundsätzliches Vorgehen:
a) Wenn das Gerät eingeschaltet wird, beginnt die gelbe LED
wiederholt zu blinken, um anzuzeigen, dass das Modul
noch nicht im System angemeldet wurde.
b) Öffnen Sie F-Link, wählen Sie die erforderliche Position
im Fenster Komponentenliste und starten Sie den
Anmeldemodus mit einem Klick auf die Option Bus
Anmeldesignal senden.
JA-111H-AD TRB BUS-Modul zur Systemsteuerung
Funktion
Spannungsversorgung für den Melder
Gemeinsamer Draht
Alarmeingang
Sabotageeingang
Fehlereingang / Unscharf
Tabelle 1
c) Klicken Sie auf die Option „Bus Anmeldesignal senden",
wählen Sie JA-111H-AD TRB und bestätigen Sie die
Anmeldung durch ein doppeltes Betätigen der Taste – die
gelbe LED (3) erlischt.
4. Schließen Sie die Abdeckung des Melders und/oder der
Installationsbox mit dem in seinem Inneren installierten Modul.
Hinweise:
- Das Modul kann
Sabotagekontakts
(gemeinsamer Anschluss des schwarzen und blauen Drahts)
oder durch Eingabe
angemeldet werden. Der Produktionscode befindet sich auf
dem Aufkleber unter dem Barcode auf der Hauptplatine des
Produkts.
Wenn Sie das Modul aus dem System entfernen müssen,
-
löschen Sie es von seiner Position in der Zentrale.
Einstellen der Moduleigenschaften
Die Eigenschaften
Komponentenliste in F-Link eingestellt werden. Nutzen Sie die
Option Interne Einstellungen in der Position des Melders, um ein
Dialogfenster zu öffnen, in dem Sie Folgendes einstellen können:
LED-Anzeige: Die Anzeige ist werksseitig aktiviert. Diese
Funktion dient dem Ein-/Ausschalten der Anzeige der roten
LED (3). Die LED reagiert auf die Aktivierung jedes beliebigen
Eingangs des Moduls.
IN-Eingang: Der Eingang kann vollständig Deaktiviert werden
und dem System wird keine Aktivierung gemeldet.
Die werkseitige Konfiguration ist auf IN-Steuerung eingestellt;
die Steuerung erfolgt über eine Verkabelung (Statusmodus
Steuerung im Voraus eingestellt). Entsprechend der in der
Modulposition im Voraus eingestellten Reaktion, reagiert das
System auf dessen Eingangsaktivierung gemäß der folgenden
Tabelle:
IN-Eingang
(Nicht-invertierte Reaktion)
Ausgewählte
Reaktion des
Moduls
Aktion bei Aktivierung
ausgeführt (NO)
Bereich scharfschalten
Scharfschalten
(mit Ausgangsverzögerung)
Bereich scharfschalten
Jetzt scharf (ohne
Ausgangsverzögerung)
Bereich teilscharf schalten
Teilscharf
(mit Ausgangsverzögerung)
Bereich jetzt teilscharf
Jetzt Teilscharf schalten (ohne
Ausgangsverzögerung)
Aktivierung ändert Status
Zustand ändern des im Voraus eingestellten
Bereichs
Unscharf-schalten Unscharf
Hinweis: Funktionen gemäß Tabelle 2 (einadrige Steuerung)
werden für eine Installation der Sicherheitsstufe 2 nicht unterstützt.
IN- und TRB-Steuerung(Impuls – zweiadrige Steuerung). Das
System reagiert gemäß der an der Position des Moduls
eingestellten Reaktion auf IN-Eingangsaktivierung (z. B. schaltet
es den Bereich, dem das Modul zugewiesen ist, scharf).
Der TRB-Eingang ist im Voraus auf eine Reaktion „Unscharf"
eingestellt (daher kann der Eingang nicht für das Auslösen der
Störung eines angeschlossenen Geräts verwendet werden). Wenn
die IN-Steuerungsfunktion im Voraus eingestellt ist, werden die
folgenden Optionen angezeigt:
Impulsmodus: Die Option muss auf einadrige Steuerung
überprüft werdend. h. „IN-Steuerung", wobei die Reaktion des
Moduls im Voraus auf „Zustand ändern" eingestellt ist.
1 / 2
ebenfalls durch Drücken
des angeschlossenen
des Produktionscodes
des Moduls können im
Aktion bei
Deaktivierung
ausgeführt (NV)
Unscharf
Unscharf
Unscharf
Unscharf
--
--
Tabelle 2
MLN21604
des
Melders
in F-Link
Fenster
Scharfsch
alten der
Steuerung
durch
Impuls
NEIN
NEIN
NEIN
NEIN
JA
NEIN
