jablotron JA-153E Kurzanleitung

JA-153E, JA-153E-GR, JA-153E-AN, JA-153E-WH

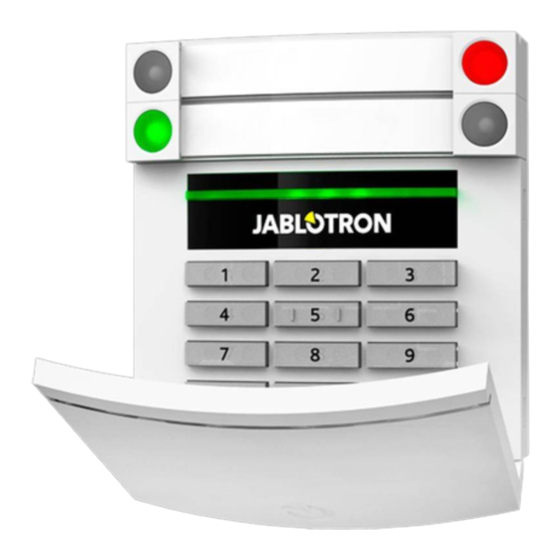

drahtloses Zugriffsmodul mit RFID und Tastatur
Das Zugriffsmodul ist eine Komponente des JABLOTRON Systems.
Die modulare Architektur ermöglicht den Benutzern eine Vielzahl an
Kombinationsmöglichkeiten, die perfekt auf die Größe der Installation und die
jeweiligen Bedürfnisse abgestimmt werden können. Das Gerät sollte von
einem geschulten Techniker installiert werden, der über ein gültiges Zertifikat
durch einen autorisierten Händler verfügt. Das Produkt ist mit den Zentralen
JA-101Kx oder höher kompatibel.
Das drahtlose Zugriffsmodul besteht aus einem ersten Steuerungssegment
(1) und einer RFID-Chipkarte / Tag-Leser (3) und einer Tastatur (4).
Die Segmente JA-192E, JA-192E-WH können zur Erweiterung des Geräts
durch die gewünschte Anzahl an Segmenten verwendet werden (die max.
erlaubte Anzahl für ein Gerät
Tastaturabdeckung (6) kann abgenommen werden, wenn der Benutzer einen
permanenten Zugriff bevorzugt. Sie funktioniert auch als RFID-Karten-/Tag-
Leser.

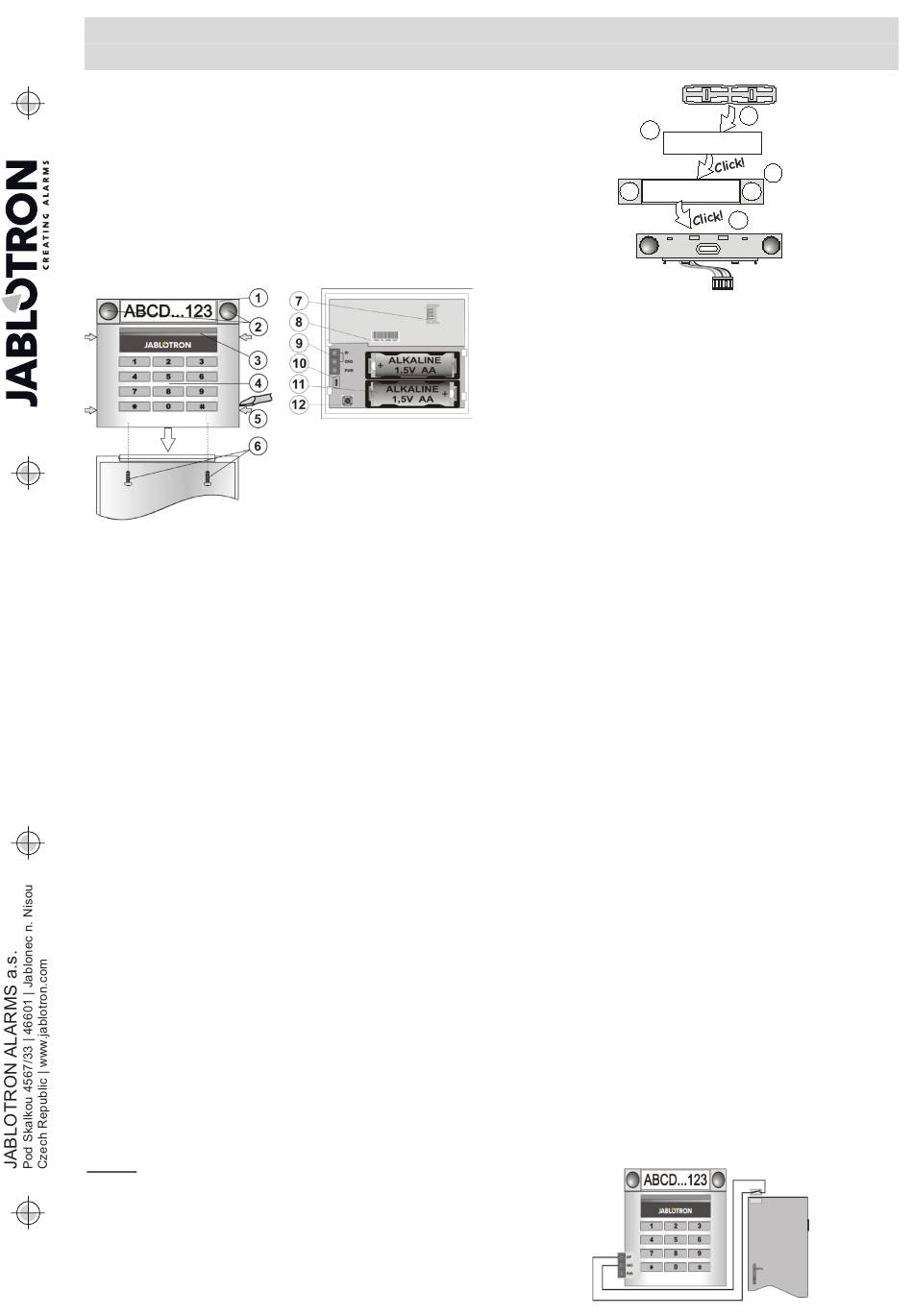

Abbildung 1: 1 – Steuerungssegment;
2 – Segmenttasten; 3 – hintergrundbeleuchtete Aktivierungstaste;
4 – Zugriffsmodul mit RFID-Leser; 5 – Laschen zur Öffnung des Moduls;
6 – Schrauben der Abdeckung
Installation
1. Drücken Sie die vier Laschen (5) an den Seiten (siehe Abbildung 1)
nacheinander und entfernen Sie das Modul von dem Kunststoffsockel.
2. Bei der Installation weiterer Steuerungssegmente entfernen Sie zunächst
die Sockelabdeckung des ersten Segments.
3. Entfernen Sie die durchsichtige Kunststoffabdeckung von den Segmenten
(durch Hebeln an beiden Seiten des Segments neben den Tasten).
4. Verbinden Sie die Kabel der Segmente immer mit dem Anschluss des
vorherigen Segments und klicken Sie sie ineinander (wir empfehlen, die Kabel
aufzurollen, indem Sie das Segment um 360° drehen - dies verhindert eine
mögliche Beschädigung der Kabel zwischen den Kunststoffteilen). Installieren
Sie auf diese Weise alle benötigten Segmente. Drücken Sie abschließend den
Sockeldeckel ein.
5. Legen Sie zwei 1,5-V-Alkalibatterien vom Typ AA in das Modul ein.
6. Schrauben Sie den Sockel zusammen mit den Segmenten an der
gewünschten Position fest. Sollten weitere Segmente benötigt werden,
schrauben Sie diese ebenfalls an die Wand (verwenden Sie die dazu
benötigten Schrauben).
7. Verbinden Sie die Segmentkabel mit dem internen Anschluss des Moduls
(7).
8. Setzen Sie das Modul in den Sockel ein.
9. Gehen Sie gemäß der Installationsanleitung der Zentrale vor.
Grundsätzliche Vorgehensweise:
a. In der Zentrale muss ein Funkmodul JA-110R installiert sein, das
über eine zuverlässige
Zugangsmodul verfügt.
b. Wenn die Batterien
hintergrundbeleuchtete Aktivierungstaste (3) dauerhaft zu leuchten,
was anzeigt, dass das Modul noch nicht im System angemeldet
wurde.
c. Wählen Sie in F-Link die gewünschte Position im Fenster Geräte
aus und starten Sie den Anmeldemodus, indem Sie auf die Option
Anmelden klicken.
d. Drücken Sie die beleuchtete Aktivierungstaste (3) - das Modul ist
damit angemeldet und die gelbe LED-Anzeige erlischt (dies kann
einige Sekunden dauern). Ein Anmeldesignal kann auch durch
Einlegen der Batterien gesendet werden.
10. Wenn Sie die Installation abgeschlossen haben, legen Sie die
Beschreibungsetiketten hinter die transparente Kunststoffabdeckung des
Segments und schließen Sie diese, siehe Abbildung 3. Der Etikettendruck
ist ein Teil von F-Link (Fenster Geräte, bei der Position RFID-Modul -
Interne Einstellungen).
Hinweise:
Das Modul kann auch durch Eingabe seines Produktionscodes (10) in
F-Link oder mit einem Barcode-Scanner in das System eingelesen werden.
Alle unter dem Strichcode angegebenen Nummern müssen eingegeben
werden (1400-00-0000-0001).
Zur Erfüllung der Norm EN 50131-3 müssen die Abdecklaschen (4) mit den
Schrauben aus dem Zubehör befestigt werden. In der Abbildung Nr. 1 sind die
Abdecklaschen dargestellt und durch die Pfeile gekennzeichnet.
JA-153E, JA-153E-GR, JA-153E-AN, JA-153E-WH
beträgt 20.) Die aufklappbare
Abbildung 2: 7 – Anschluss für
Steuerungssegment;
8 – Produktionscode;
9 – Klemmen; 10 –Mini-USB-
Anschluss; 11 – Batterien;
12 – Sabotagekontakt
Kommunikationsreichweite
eingelegt sind, beginnt die
Abbildung 3: Einfügen eines Etiketts in ein Kontrollsegment
Einstellung der Eigenschaften
An der Modulposition im Fenster Geräte in F-Link nutzen Sie die Option
Interne Einstellungen. Das entsprechende Gerät wird angezeigt und die
Eigenschaften können nun eingestellt werden. Die Internen Einstellungen sind
in 2 Tabs aufgeteilt: Segmente und Einstellungen.
Für einzelne Segmente können Sie die gewünschten Funktionen einstellen
(Bereichssteuerung, Meldung des Bereichsstatus, Alarmauslösung, PG-
Ausgangssteuerung, Statusmeldung
Einzelheiten finden Sie in F-Link.
Dritte Option zu Einstellung Gemeinsames Segment – Einstellungen und
Funktionsbeschreibungen
Ein gemeinsames Segment (bis zu 2 sind in einem Modul erlaubt) simuliert die
gleichzeitige Aktivierung mehrerer Segmente, die in diesem Modul Bereiche
steuern. Wählen Sie im Tab Segmente die spezifische Segmentfunktion mit dem
Namen Gemeinsames Segment A (B). Wählen Sie dann im neuen Tab
Gemeinsamer Bereich die Bereiche aus, die zusammen gesteuert werden
sollen.
Hinweis: Ein Modul muss für diese Funktion mit mindestens 3 Segmenten
ausgestattet sein.
Die ausgewählten Bereiche werden alle durch Aktivierung einer Taste auf dem
gemeinsamen Segment ein- oder ausgeschaltet.
Wenn der Status der Segmente, die durch das gemeinsame Segment gesteuert
werden, nicht einheitlich ist, werden nur die Segmente, die geändert werden
müssen, scharf bzw. unscharf geschaltet.
Wenn die teilweise Scharfschaltung für einige Segmente aktiviert wurde,
entspricht das gemeinsame Segment diesen wie folgt: Erste Aktivierung =
teilweise Scharfschaltung, zweite Aktivierung = vollständige Scharfschaltung. Ein
gemeinsames Segment sollte nicht mit einem gemeinsamen Bereich kombiniert
werden.
Ein gemeinsames Segment wird wie folgt angezeigt: Alle Segmente unscharf =
grün, einige scharf (teilweise scharf) = gelb, alle Bereiche vollständig scharf = rot.
Im Tab Einstellungen können Sie alle anderen Funktionen des Moduls
einstellen, wie z.
Hintergrundbeleuchtung, RFID-Lesemodus, optische und akustische Anzeige
usw. Details zu den Einstellungen finden Sie in der Installationsanleitung der
Zentrale und natürlich in den Tooltips von F-Link.
Stromsparmodus der Batterie
Das Modul spart Energie, indem es die optische Anzeige des Systemstatus, die
Hintergrundbeleuchtung des Moduls und das RFID-Lesegerät nach 8 Sekunden
ausschaltet, wenn die Taste, das Segment oder die Tastaturabdeckung gedrückt
wurde. Das Modul kommuniziert weiterhin mit der Zentrale und kann z.B. eine
Eingangsverzögerung signalisieren. Die vollständige Aktivierung erfolgt durch
zum
Drücken der Abdeckung des Moduls oder durch Drücken einer beliebigen Taste.
Alternative Stromzufuhr
gelbe
Das Modul kann über die Klemmen PWR und GND von einem externen 12-
V-Gleichstromnetzteil versorgt werden. Das Netzteil DE 06-12 hat den Vorteil
einer versteckten Installation. Das Modul geht bei externer Stromversorgung
nicht in den Batteriesparmodus (Schlafmodus). Es kommuniziert ständig mit
der Zentrale und zeigt den Systemstatus entsprechend der Einstellungen
Geräte / Interne Einstellungen an. Entfernen Sie nicht die Batterien im
Inneren des Moduls. Wenn die Netzstromversorgung unterbrochen wird,
erfolgt die Stromversorgung des Moduls über die Batterien.
Verbindung eines externen Türmelders
Das Modul verfügt über eine Eingangsklemme für den Anschluss eines
externen Türmelders. Der Eingang (IN) reagiert auf die Unterbrechung der
gemeinsamen Stromversorgung. Die Reaktion dieses Eingangs erfolgt
verzögert und ist mit der Moduladresse verknüpft. Der Eingang hat eine
Statusreaktion.
