JA-150N Funkrelaismodul für PG- Ausgänge
Das Produkt ist eine Funkkomponente des Systems JABLOTRON 100,
welches um den Umschaltkontakt des Ausgangsrelais erweitert wurde.
JA-150 kann z.B. zur Bedienung der Beleuchtung, des Belüfters, der
Jalousien usw. benutzt werden. Das Relais kann mit Hilfe des
programmierbaren Ausgangs der Zentrale, des Zustands des Bereichs
(scharf geschaltet = Relaisschaltung), ggf. mittels des Alarms im Bereich
(Alarm = Relaisschaltung) gesteuert werden. Das Produkt sollte von einem
geschulten Techniker mit gültigem Zertifikat der Firma Jablotron montiert
werden.
Montage
Das Modul muss in die Montagedose des Typs JA-190PL (Jablotron)
montiert werden. Damit das Modul funktioniert, muss im System ein
Funkmodul JA-110R installiert werden.

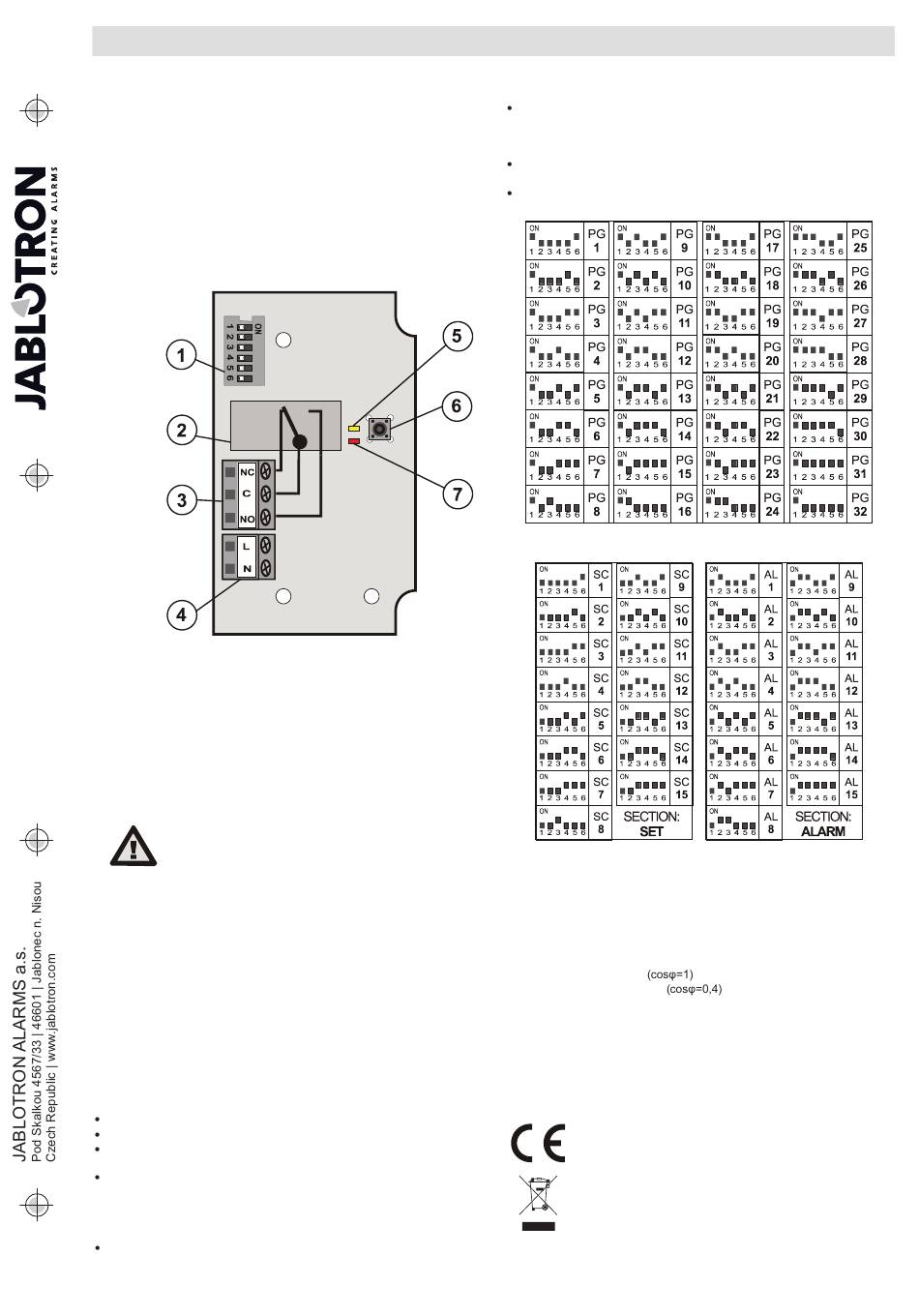

Bild: 1 – DIP- Schalter; 2 – Relais; 3 – Relaisklemmleiste; 4 –Klemmleiste der
Netzversorgung; 5 – gelbe Meldeleuchte (zeigt den Lernmodus an);
6 – Taste des Lernmodus; 7 – rote Meldeleuchte der Relaisschaltung
1
Mit dem Umschalter (1) die Nummer des Ausgangs oder des Bereichs,
auf den/die das Relais ansprechen soll – Einstellung siehe Tabellen.
2
Das Anschlusskabel an die Klemme (4) anschließen, Versorgung
einschalten.
Die Netzgeräte dürfen nur von einem
qualifizierten Errichter angeschlossen
werden.
Das Produkt dient zur funktionellen
einpoligen Schaltung und garantiert kein
sicheres Abschalten.
3
Nach dem ersten Anschluss leuchtet die gelbe LED(5) dauerhaft. Nach
einen kurzen Tastendruck (6) beginnt die LED zu blinken und es wird
der Lernmodus aktiviert. Im Programm F-Link – Einstellung –
Peripherien – Zentrale die Taste Anmeldesignal absenden drücken.
Das Modul bestätigt die Anmeldung durch 2s- langes Aufleuchten der
LED. Falls das Modul keinen Anmeldecode innerhalb von 120 sec
empfängt, geht es in den Ausgangszustand (LED leuchtet) über und es
wartet auf neues Eröffnen des Lernmod.
4
Überprüfen Sie die Funktionsfähigkeit des Moduls. Die Schaltung der
Relaiskontakte wird durch Aufleuchten der roten Meldeleuchte (7)
angezeigt.
5
Schalten Sie das gesteuerte Gerät an die Klemmleiste (3).
Bemerkungen:
Das Modul besetzt in der Zentrale keine Position.
Ans Modul kann nur eine Zentrale angemeldet werden.
Wenn mehrere Module mit derselben Einstellung im System integriert
werden, werden die Relais gleichzeitig ansprechen.
Wenn
es
zum
Netzspeisungsverlust
Kommunikation mit der Zentrale länger als 2 Stunden kommt, geht das
Relais in den Ruhezustand über. Nachdem die Versorgung/ die
Kommunikation wiederhergestellt wurde, schaltet das Modul innerhalb
von 8s auf die gewünschte Einstellung um.
Eine angemeldete Zentrale kann durch Drücken und Halten der Taste (6)
für 6 sec. gelöscht werden. Das Modul bestätigt das Löschen der
JA-150N drahtloser Kraftrelaismodul der PG- Ausgänge
Nennanschlussspannung; Eigenverbrauch
Arbeitsfrequenz
Belastbarkeit der Relaiskontakte (5) – Schutzklasse II:
Querschnitt der Anschlussleiter:
Abmessunge
Umgebung
Arbeitstemperaturenbereich
Weiter werden die folgenden Normen erfüllt:
oder
zum
Verlust
der
1 / 1
Zentrale durch kurzes Blinken der LED (5) – 6x. Danach beginnt die LED
zu blinken und das Modul aktiviert den Lernmodus.
Die Einstellung der einzelnen programmierbaren Ausgänge wird mit Hilfe
des Programms F-Link - Karte PG- Ausgänge durchgeführt. Die
ausführliche Beschreibung der Vorgehensweise bei der Einstellung ist im
Montagehandbuch der Zentrale angeführt.
Falls der Ausgang auf die Scharfschaltung der Sektion reagiert, wird er
bei der Komplettscharfschaltung der ausgewählten Sektion geschaltet.
Falls der Ausgang auf den Alarm reagiert, wird er bei der externen (EW)
sowie der internen (IW) Warnung geschaltet.
Tabelle 1: der Ausgang reagiert auf den Zustand des PG- Ausgangs.
Tabelle 2:
Der Ausgang reagiert auf die
Scharfschaltung der Sektion
Technische Parameter
Geschaltete Spannung max.
Abschlusswiderstand
Induktive, kapazitive Last
Halogenbeleuchtung
Geschaltete DC- Leistung min.
ETSI EN 300220, EN 50130-4, EN 55022, EN 60950-1
JABLOTRON
ALARMS
die grundlegenden Anforderungen und andere maßgebliche Vorschriften
der Richtlinie 2014/53/EU, 2014/35/EU, 2014/30/EU, 2011/65/EU erfüllt.
Die Originalfassung der Konformitätsbewertung kann unter www.jablotron.com
im Abschnitt Downloads eingesehen werden.
Bemerkung: Das Produkt, obwohl es keine schädlichen Materialien enthält,
bitte nicht im Hausmüll entsorgen, sondern an einer Sammelstelle für
Elektronikabfall abgeben.
Tabelle 3:
Der Ausgang reagiert auf den Alarm in
der Sektion
230 V/50 Hz; 1,5 W
