jablotron JA-118N Kurzanleitung

JA-118N Sammelmodul der Signalausgänge PG - 8 Ausgänge
Das Produkt ist eine Komponente des Systems JABLOTRON
100. Es hat insgesamt acht galvanisch getrennte Ausgänge. Es kann
zum Beispiel zur Steuerung von optischen Anzeigeelementen,
Funkkommunikatoren oder Leistungsrelais genutzt werden. Es hat
ebenfalls einen geschützten 12 V Ausgang. Die Ausgänge können
mit programmierbaren Ausgängen
Bereichszuständen (gesichert = geschalteter Ausgang), eventuelle
durch einen Alarm in den Bereichen (Alarm = geschalteter Ausgang)
gesteuert werden. Das Produkt ist zur Montage durch einen
geschulten Techniker mit einem gültigen Jablotron Zertifikat
bestimmt.
Installation
Das Modul kann in einer Montagedose des Typs JA-190PL
(Jablotron) oder mit einer geeigneten Halterung an einer DIN Leiste
installiert werden.

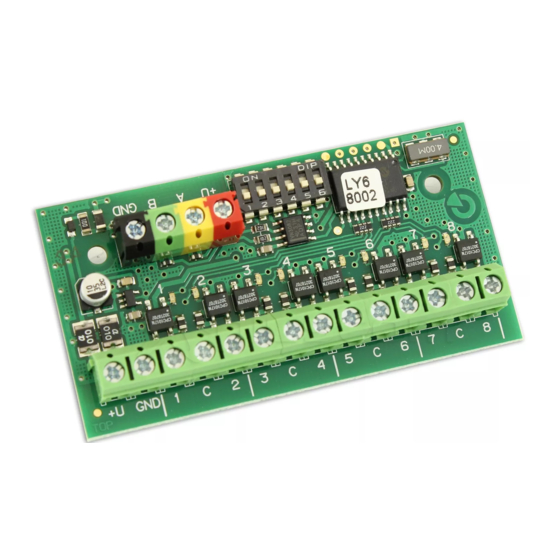

Abbildung: 1 – Ausgangsklemmen; 2 – Konfigurationsumschalter,
3 – Klemmleiste der Sammelleiste; 4 – Signallampen;
5 – Versorgungsausgang bis 100 mA
1. Mit dem Umschalter (2) stellen Sie die PG Nummer des Ausganges
oder den Bereich ein, auf die die Klemme 1 auf der Platte reagieren
soll - siehe Einstellungstabellen. Die folgenden Klemmen auf der
Platte werden dann auf weitere PG Ausgänge oder Bereichen des
Systems (mit höherer Positionsnummer) reagieren.
2. Schließen Sie das Kabel der Sammelleiste an die Klemmen (3)
an.
Der Anschluss der Sammelleiste sollte immer
bei ausgeschalteter Stromzufuhr des Systems
erfolgen.
Wenn das Modul außerhalb des geschützten
Bereiches installiert wird muss die Zuleitung
seiner Sammelleiste mit einem Isolator der
Sammelleiste JA-110T getrennt werden.
3. Testen Sie nach dem Einschalten des Systems die Funktion –
ein geschalteter Ausgang wird durch eine rot leuchtende
Signallampe beim jeweiligen Ausgang (4) angezeigt.
4. Die Klemmen 1 – 8 schalten sich gegenüber den Klemmen C.
Der Schaltstrom der Klemme darf nicht 100mA übersteigen.
Kontrollieren Sie, ob die Versorgungsspannung auf den
Klemmen der Sammelleiste (rot, schwarz), bei der Schaltung
aller verwendeten Ausgänge einschließlich der angeschlossenen
Belastung, größer als 9V ist. Bei diesem Test müssen
selbstverständlich alle Geräte angeschlossen sein, die über die
Klemmen (5) versorgt werden.
Anmerkungen:
Das Modul besetzt in der Zentrale keine Position (wird nicht
dem System zugeordnet).
Die Klemmen des Moduls 2 bis 8 sind nach der durch den
Konfigurationsumschalter gewählten Position wie folgt (Bsp.:
Gewählt PG7 dann die Klemme 1=PG7, 2=PG8, 3=PG9, ...
8=PG14. Dasselbe gilt für die Bereiche.
Falls sich die Klemmen 2 bis 8 auf dem Modul über dem
Umfang der Tabelle befinden, schalten diese nicht (Bsp.:
JA-118N Sammelmodul der Signalausgänge PG - 8 Ausgänge
(PG) der Zentrale,
1 / 2
Wenn PG30 gewählt wurde dann die Klemme 1=PG30,
2=PG31, 3=PG32 und die Klemmen 4 bis 8 haben keine
Funktion. Dasselbe gilt für die Bereiche.
Wenn Sie mehrere Module mit der gleichen Einstellung
anschließen, werden diese die gleiche Funktion haben.
Die Anzahl der Module ist nur durch die Stromabnahme aus
der Zentrale eingeschränkt.
Die Einstellung der einzelnen programmierbaren Ausgänge
erfolgt mit dem Programm F-Link - Karte PG Ausgänge. Eine
detailliertere Beschreibung der Einstellungen finden Sie im
Installationshandbuch der Zentrale.
Wenn der Ausgang auf die Sicherung des Bereichs reagiert,
wird dieser bei der gesamten Sicherung des gewählten
Bereichs geschaltet.
Wenn der Ausgang auf einen Alarm reagiert, wird er beim
Außen- (EW) und Innenalarm (IW) geschaltet.
Von den Klemmen +U kann Strom von bis zu 100mA
entnommen werden. Bei
(Überlastung) wird die Stromversorgung getrennt. Nach dem
Absinken der Stromspannung wird diese automatisch wieder
hergestellt.
Tabelle 1: der Ausgang 1 reagiert an der Platte auf den Zustand der PG
Ausgänge.
Tabelle 2: der Ausgang 1 an der
Platte reagiert auf die Sicherung
der Sektion
einer größeren Abnahme
Tabelle 3: der Ausgang 1 an der
Platte reagiert auf einen Alarm in
der Sektion
MLY55402
