jablotron JA-112M Kurzanleitung

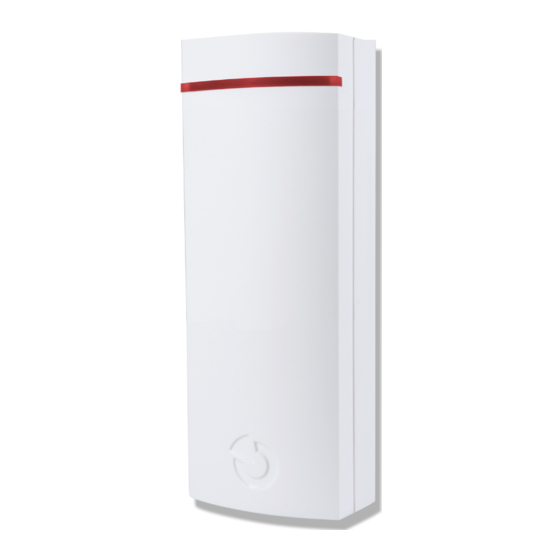

JA-112M BUS-Modul für Magnetmelder – 2 Eingänge
JA-112M ist eine BUS-Komponente des Systems JABLOTRON.
Es verfügt über zwei Kabeleingänge, die nicht ausgeglichen, einfach oder
doppelt ausgeglichen oder in einem Rolladenmodus angeschlossen
werden können. Es wird hauptsächlich dazu verwendet, Magnetmelder
(z.B. SA-201, SA-203, SA-211) zu verbinden. Das Modul hat eine
Statusreaktion (meldet seine Aktivierung und Deaktivierung) und nimmt
zwei Positionen im System ein. Es sollte von einem geschulten Techniker
mit einem von einem autorisierten Händler ausgestellten gültigen
Zertifikat installiert werden.
Installation
Achten Sie bei der richtigen Standortauswahl des Moduls darauf, dass
die zu den Meldern führenden Drähte nicht länger als 100 m sind.

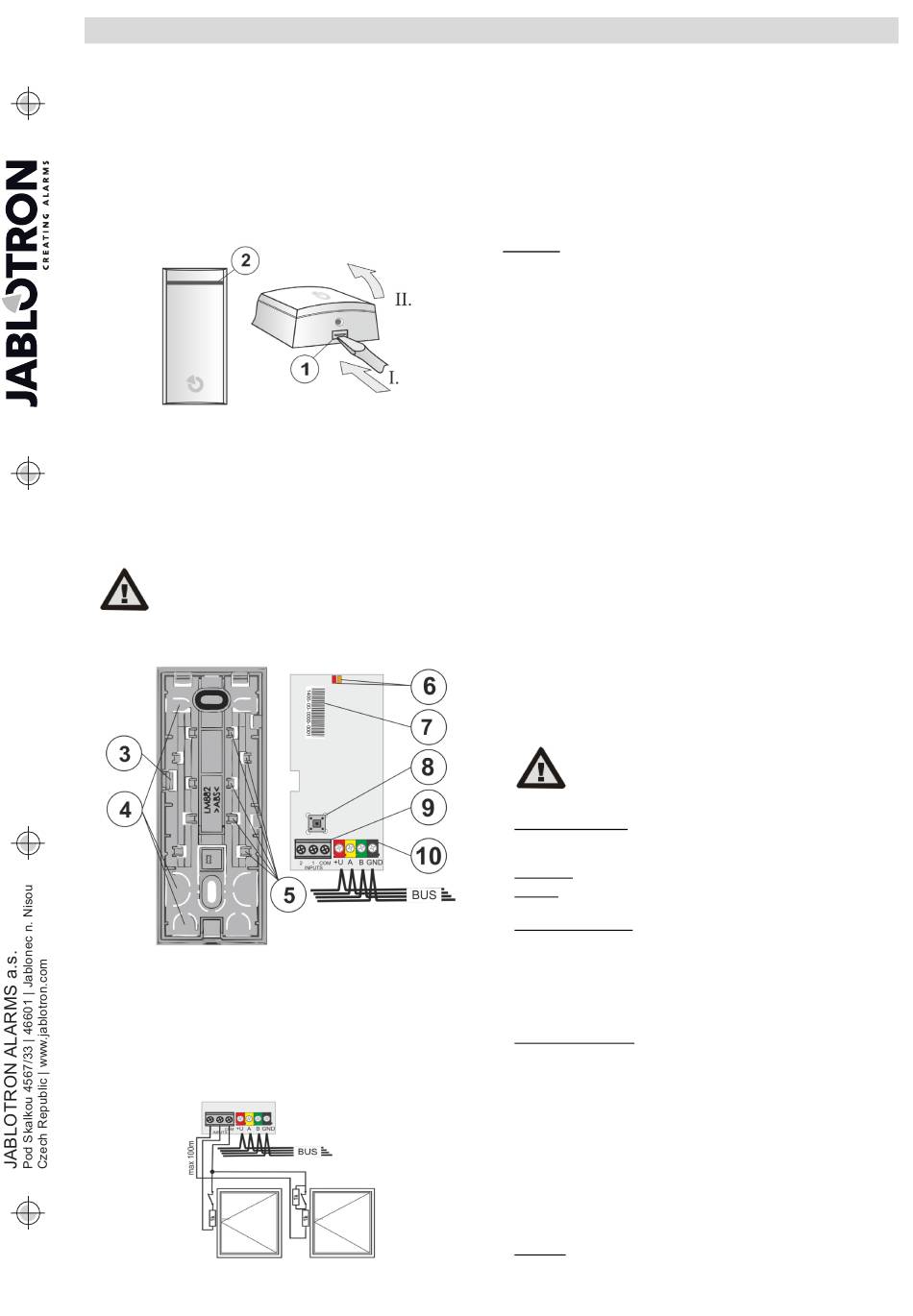

Abbildung 1: 1 – Abdeckungslasche; 2 – LED-Anzeige
1. Öffnen Sie das Modul durch Drücken der Abdeckungslasche (1).
2. Nehmen Sie die Leiterplatte aus der Kunststoffbasis, indem Sie die
Lasche auf dem linken Teil drücken (3).
3. Schieben Sie die Kabel durch die Kunststoffbasis und schrauben Sie
sie an dem ausgewählten Ort fest. Für eine bequeme Montage sind im
Kunststoff Aussparungslöcher (4) und unter der Modulplatine (5) eine
Kabelführung mit Befestigungsclips vorhanden.
Schalten Sie das System immer aus, wenn
Sie das Modul an den BUS anschließen.
4. Legen Sie die Leiterplatte wieder ein und verbinden Sie die Kabel mit
den Klemmen (9, 10).
Abbildung 2: 3 – PCB-Lasche; 4 –Aussparungslöcher; 5 – Befestigungsclips
für die von oben kommenden Kabel; 6 – rote und gelbe LED-Anzeige;
7 – Seriennummer; 8 – Sabotagesensor; 9 – Klemmen des Magnetmelders;;
10 – BUS-Klemmen;
5. Wenn Sie eine ausgeglichene Schleife zum besseren Schutz der
Verbindung des Magnetmelders verwenden möchten, ist ein 1 kΩ
Widerstand in Reihe mit dem Melder zu verwenden (siehe folgende
Abbildung). Diese Funktion muss in den Moduleinstellungen aktiviert
sein.
Abbildung 3: Schleifenausgleich
JA-112M BUS-Modul für Magnetkontakt – 2 Eingänge
6. Gehen Sie nun entsprechend der Installationsanleitung der Zentrale
vor. Grundsätzliche Vorgehensweise:
a. Wenn das Modul eingeschaltet wird, leuchten die gelben LED-
Lichter auf. Das Blinken zeigt an, dass das Modul noch nicht
beim System angemeldet ist.
b. Öffnen Sie F-Link, wählen Sie eine nicht verwendete Position in
der Registerkarte Komponentenliste und klicken Sie auf
Anmelden, um den Anmeldemodus zu starten.
c. Klicken Sie auf die Option BUS Anmeldesignal senden, wählen
Sie das Modul JA-112M aus und bestätigen Sie diese Auswahl
mit einem Doppelklick.Schließen Sie die Abdeckung des Moduls
und testen Sie die Funktionsfähigkeit des Moduls.
Hinweise:
−
Das Modul kann auch beim System angemeldet werden, indem Sie
die Seriennummer in F-Link eingeben. Sie finden die Seriennummer
auf dem Sticker (7) auf der Modulplatte. Es müssen alle Zahlen unter
dem Strichode eingegeben werden (1400-00-0000-0001).
− Das Modul kann auch beim System durch Drücken des
Sabotagesensors angemeldet werden (8).
− Die Anzahl der Module ist nur durch den Stromverbrauch der Zentrale
und durch die Anzahl der Positionen in der Zentrale begrenzt.
−
Das Laden des anfänglichen Eingangsstatus kann nach dem
Systemstart bis zu 1 Minute dauern.
− Warnhinweis! Das Modul besetzt zwei aufeinander folgende
Positionen (jeder Eingang hat seine eigene Position). Sollte die
zweite Position besetzt sein, wird sie automatisch überschrieben.
− Wenn nur der erste Eingang verwendet wird, kann der zweite
Eingang gelöscht werden, indem er in F-Link ausgewählt und
„Löschen" gedrückt wird, um diese Position für ein anderes Gerät
freizugeben.
− Bei Löschen des ersten Eingangs wird das Modul immer vollständig
gelöscht.
− Um der Norm EN
Abdeckungslasche (1) mit den mitgelieferten Schrauben befestigt
werden.
Einstellung der Moduleigenschaften
Öffnen Sie F-Link
Komponentenliste. Klicken Sie auf Interne Einstellungen an einer
Position des Moduls, um ein Dialogfenster mit den internen Einstellungen
für den Eingang zu öffnen (entsprechend der angeklickten Position). Dort
können Sie die folgenden
Standardeinstellung an):
Damit das Modul der Klassifizierung Klasse 2
entspricht, verwenden Sie die Funktion
Systemprofil in der Registerkarte
Eingänge 1 und 2: Registerkarten mit vollständigen Eingangseins-
tellungen. Jeder Eingang kann unterschiedlich eingestellt werden.
Eingangsfunktion: Aktiviert*
Deaktiviert – keine Reaktion (der Eingang ist deaktiviert).
Aktiviert – reagiert auf die Änderung eines verbundenen Melders
(Standby NC), siehe die Abbildung in F-Link.
Einfach ausgeglichen – ein R
Aktivierungskontakt in Reihe geschaltet werden (siehe Abbildung in
F-Link).
Nutzen Sie zum Einstellen
Ausgleichwiderstand. Dieser ist sofort sichtbar, wenn Sie diese Funktion
auswählen. Der Eingang wird aktiviert, wenn der Widerstand der
Schleife um 30 % verändert wird.
Doppelt ausgeglichen – ein R
Sabotagekontakt in Reihe geschaltet werden und der Aktivierungs-
kontakt muss in Parallelschaltung mit einem R
werden (siehe Abbildung in F-Link). Nutzen Sie zum Einstellen seines
Werts den Parameter Ausgleichwiderstand. Die Werte der R
R
- Ausgleichwiderstände können unterschiedlich sein, siehe
ACT
Parameter Ausgleichwiderstand.
Die Schleife kann bis zu 3 Status haben: Standby – der Wert der
gemessenen Schleife ist gleich R
gemessenen Schleifenwiderstands ist gleich R
benötigt werden – R
TMP
gemessenen Schleifenwiderstands
vorherigen Werten. Um eine zuverlässige Erkennung zu gewährleisten,
geht das Gerät von einer Resistivitätstoleranz aus (± 30 %).
Rollladen – reagiert auf kurze wiederholte Impulse mit zwei
Empfindlichkeitsstufen: Impuls 1 = Aktivierung durch 3 Impulse innerhalb
von max. 2 Minuten; Impuls 2 = Aktivierung durch 5 Impulse innerhalb
- 1 -
50131-3 zu entsprechen,
und gehen Sie dort zur
Optionen einstellen
Systemparameter in F-Link.
-Widerstand muss mit einem ACT-
ACT
seines Werts den
-Widerstand muss mit einem TMP-
TMP
-Widerstand überbrückt
ACT
; Aktivierung – der Wert des
TMP
+ R (falls Vielfache
TMP ACT
+ n * R ); Sabotage – der Wert des
ACT
unterscheidet sich
muss die
Registerkarte
(* zeigt die
Parameter
- und
TMP
von den
