jablotron JA-194Y-LITE Kurzanleitung

JA-194Y-LITE LTE-Kommunikationsmodul
Typ: GSM2202MD
Das LTE-Kommunikationsmodul ist für die Verwendung in den
Gefahrenmeldezentralen JA-102K, JA-103K und JA-107K der
JABLOTRON-Serie bestimmt.
Eine mit dem Modul JA-194Y-LITE ausgestattete Zentrale kann
über GSM-Netze mit einer AES kommunizieren. Außerdem
ermöglicht es die Fernkonfiguration der Zentrale über die F-Link
Software.
Installation und Einbau in die Zentrale
Das Modul wird direkt auf der Hauptplatine der Zentrale, über
einen Flachstecker mit der Bezeichnung GSM-Modul montiert
(siehe Installationsanleitung der Zentrale).
a) Legen Sie eine geeignete SIM-Karte (Micro-SIM) bereit.
Diese muss aktiviert sein (Test in einem Mobiltelefon), die
Datendienste (GPRS, LTE) müssen aktiviert sein. Wenn die
SIM-Karte einen PIN-Code erfordert, deaktivieren Sie
diesen zuvor über das Mobiltelefon. Das LTE-Wählgerät
funktioniert mit Prepaid-Karten. Es wird jedoch empfohlen,
eine SIM-Karte mit einer monatlichen Abrechnung zu
verwenden, um sicherzustellen, dass das Wählgerät
ordnungsgemäß funktioniert.
b) Die SIM-Karte (5) in den SIM-Kartensteckplatz (4) einlegen.
c) Trennen Sie die Zentrale von der Stromversorgung (Akku,
USB und Netzspannung).
d) Führen Sie die GSM-Platine in den dafür vorgesehenen
Steckplatz auf der Hauptplatine ein und befestigen Sie das
Modul anschließend mit den beiden Schrauben (1).
Montieren Sie die GSM-Antenne an den Anschluss (2) des
e)
Moduls (im Lieferumfang vom JA-194Y-LITE enthalten).
Beachten Sie bei der Installation der Antenne die in Abb. 1
gezeigte Ausrichtung.
Achtung: Das GSM-Modul darf nicht ohne eine
angeschlossene Antenne betrieben werden!!!

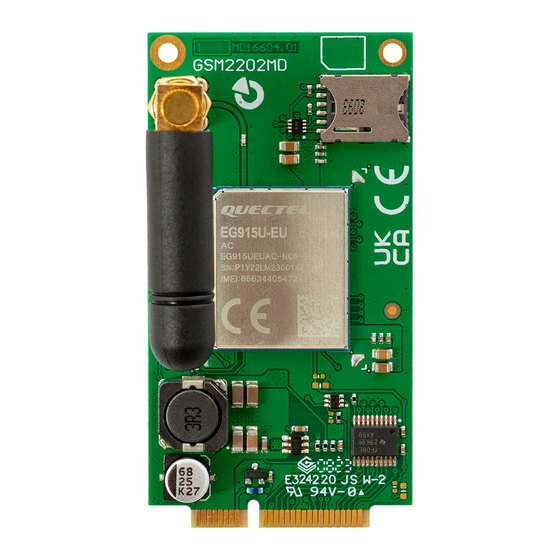

Abb. 1: Das Kommunikationsmodul JA-194Y
Beschreibung: 1 – Sicherheitsschrauben; 2 – GSM-Antennen-SMA-
Stecker; 3 – Steckverbinder; 4 – SIM-Kartensteckplatz; 5 – SIM-Karte
Inbetriebnahme des Wählgeräts
a) Bevor Sie den Strom einschalten, ist folgendes zu prüfen:
Ob das Modul richtig auf der Hauptplatine befestigt ist, die
Antenne angeschlossen und die SIM-Karte in den SIM-
Kartensteckplatz eingesetzt ist. Es ist nicht zwingend
notwendig die Platine auszubauen, um eine SIM-Karte
einzulegen.
b) Stromversorgung der Zentrale einschalten (Erst den Akku
und dann die Netzspannung).
Eine rot blinkende LED zeigt den Verbindungsaufbau ins
c)
GSM-Netz an. Diese geht binnen einer Minute aus, wenn die
Verbindung erfolgreich hergestellt wurde.
d) Blinkt die rote LED weiterhin, trennen Sie die Strom-
versorgung des Geräts erneut. Legen Sie dann die SIM-Karte
in ein Mobiltelefon ein, um sicherzustellen, dass die SIM-
Karte korrekt funktioniert und keinen PIN-Code benötigt.
Verbleiben Sie im Errichtermodus und schließen dann das
e)
Gehäuse der Zentrale.
f) Konfigurieren Sie die alle Einstellungen vom Wählgerät mit
Hilfe der F-Link-Software (siehe Installationsanleitung der
Zentrale).
JA-194Y-LITE LTE Kommunikationsmodul
Warnung: Bei der Verwendung in der Grenznähe zu Nachbarländern,
kann eine schwankende Signalstärke das Wählgerät zur Verwendung
von Roaming veranlassen, was die Betriebskosten erheblich erhöhen
kann. Dies kann verhindert werden indem Sie das Roaming der SIM-
Karte deaktivieren (fragen Sie bei Ihren Mobilfunkanbieter nach).
Kommunikation mit einer AES
und die Verbindungsüberwachung
Das Wählgerät überprüft in regelmäßigen Abständen die
−
Verbindung zur Alarmempfangsstelle und wenn ein Problem in
der Übertragung besteht, resultiert eine Fehlermeldung.
Das Modul arbeitet im „Weiterleitungsmodus". Es empfängt
−
eine Nachricht der Zentrale und leitet diese umgehend weiter.
Ereignisse werden nicht gepuffert und später gesendet.
Technische Parameter
Spannungsversorgung des Moduls
Durchschnittlicher Stromverbrauch
(abhängig von der GSM-Signalstärke)
Spitzen-Stromverbrauch
GSM-Kommunikationsfrequenz:
2G (GSM, EDGE)
3G
4G (LTE) 800/900/1800/2100/2600 MHz (B20, B8, B3, B1, B7)
I&HAS-Klassifizierung
(Hinweis: Dies gilt nur in Verbindung mit Zentralen, die für den
Sicherheitsgrad 2 zertifiziert sind. Weitere Informationen zu den AES-
Einstellungen finden Sie in der
Abmessungen
Gewicht
Betriebsumgebung
Betriebstemperaturbereich
Durchschnittliche Betriebsfeuchtigkeit
Kompatibel mit RCT (AES-Empfänger)
entsprechend den Kommunikationsprotokollen
SPT-Kommunikationstyp SPT Typ Z (Erweiterungsmodul für Zentralen)
AS/SPT-Schnittstelle
Unterstützt ATS-Klasse / Kommunikationsprotokoll:
ATS Klasse 1) ATS Schnittstelle
SP3 - SP5 GSM-GPRS (IP)
DP4 LAN (IP)
2)
GSM-GPRS (IP)
Anmerkungen:
1) Die in der ATS-Schnittstellenkonfiguration
Übertragungsprotokoll
Maximum dessen, was die bei der Erstellung eines Alarm-
Kommunikationspfads
Klassifizierung für den Betrieb muss vom Errichter nach Zustimmung
des AEZ festgelegt werden. Der Alarm-Kommunikationspfad wird
erstellt gemäß den Anwendungsrichtlinien CLC/TS 50136-7 erstellt.
2) DP4 wird nur in der Konfiguration mit dem LAN-Wählgerät
unterstützt.
Achtung: Die über WIFI oder GSM bereitgestellte LAN-
Kommunikation wird als Funkkommunikation betrachtet, daher ist es
nicht möglich die Verwendung eines GSM-Kommunikationsmoduls
und eines WIFI WAN Netzes, wenn ein DPx-Pfad erstellt wird.
Erklärende Hinweise:
SPx: Ein Übertragungsweg zu einer AES (Single path) = 1
Übertragungsmedium
DPx: Zwei Kommunikationswege zu einer AES (Dual path) = 2
verschiedene Übertragungswege, z.B. Funk (GSM) und
metallische oder optische Kabel (PSTN, LAN).
Zertifizierungsstelle
In Übereinstimmung mit EN 62368-1, ETSI EN 301 511, EN 50130-4,
ETSI EN 301 489-1, ETSI EN 301 489-52, ETSI EN 301 486-17,
ETSI EN 301 908-1, ETSI EN 301 908-13, ETSI EN 300 328,
EN 55032, EN 50665, EN IEC 63000, EN 50131-1, EN 50131-10,
Betrieb gemäß
1 / 2
8–15 V DC (aus der Zentrale)
max. 720 mA
900/1800 MHz
900/2100 MHz (B8, B1)
Sicherheitsgrad 2 / Umweltklasse II
(gemäß EN 50131-1)
Installationsanleitung der Zentrale
70 x 37 x 25 mm
Innenbereiche allgemein
-10 °C bis 40 °C
75% RH, nicht kondensierend
Pass-through
Übertragungsprotokoll
JABLO IP
ANSI SIA DC-09
JABLO IP
ANSI SIA DC-09
mit
aufgeführten ATS-Klassen
angegeben werden können.
Trezor Test s.r.o. (No. 3025)
EN 50136-1, EN 50136-2, ANSI SIA DC-09.
CEPT/ECC/DEC/(04)06,
ERC/DEC/(97)02, ECC/DEC/(06)01
MMD502202
ca. 9mA
).
23 g
einem
sind das
Die
