jablotron JA-120N Kurzanleitung

JA-120N Busmodul zur Steuerung des elektrischen
Das Produkt ist eine Komponente des Systems Jablotron 100.
Es dient zur Stromversorgung
elektromagnetischen Türschlössern und Zugangssystemen über
das Bussystem. Es verfügt über Akkus, die für den erstmaligen
elektrischen Impuls sorgen,
Türschlösser notwendig ist. JA-120N ist überall dort von Vorteil, wo
die Installation einer externen Stromquelle zur Steuerung der el.
Schlösser schwierig ist.
Das Modul reagiert auf die PG-Ausgänge der Zentrale oder kann
mit einer am IN-Eingang angeschlossenen Taste aktiviert werden.

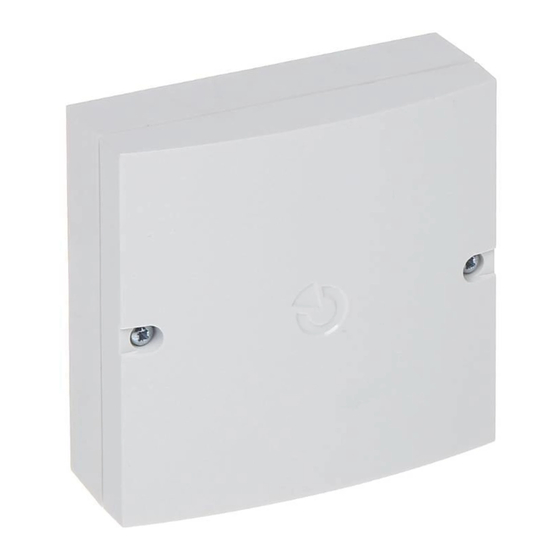

Es wird in der Montagedose JA-190PL geliefert.
Das Modul ist nur zur Montage durch einen geschulten Techniker
mit einem gültigen Zertifikat des Herstellers bestimmt.
Installation

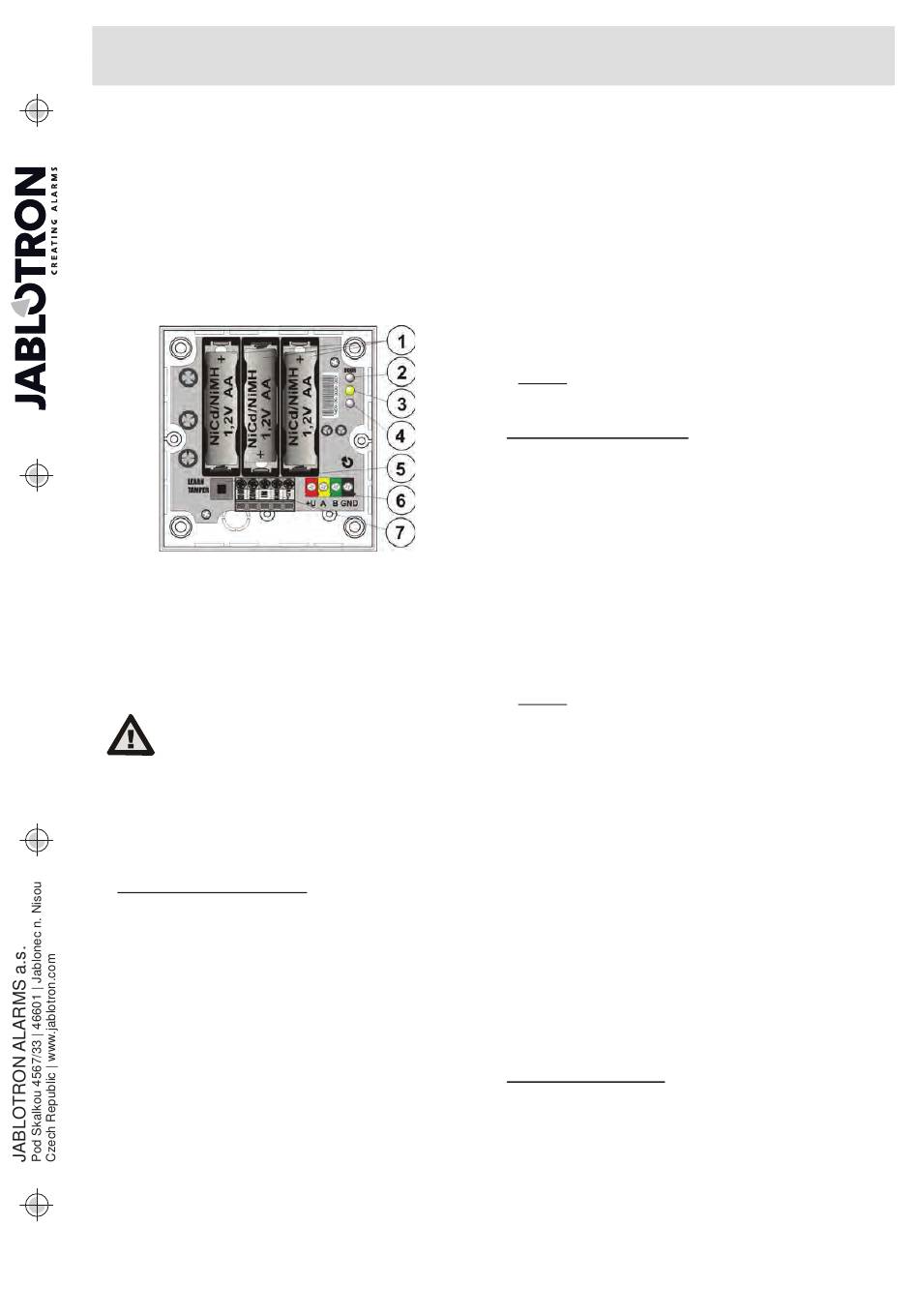

Abbildung 1: 1 – Akkus; 2 – Anzeige des DOOR-Ausgangs,
3 – Bus-Kommunikationsanzeige JA-100; 4 – Anzeige Aktivierung des IN-
Eingangs; 5 – Sabotagekontakt; 6 – Bus-Klemmleiste;
7 – Klemmleiste für Ein- und Ausgänge
1. Vor der Installation empfehlen wir die Platine herauszunehmen
um ihre Beschädigung zu vermeiden. Drücken Sie die Löcher
für die Kabel durch die Rückseite des Gehäuses JA-190PL.
Ziehen Sie die Kabel durch und schrauben Sie die Rückseite
des Gehäuses an der gewünschten Stelle.
Der Busanschluss sollte immer bei
ausgeschalteter Zentrale erfolgen.
2. Setzen Sie die Platine im Gehäuse von JA-190PL wieder ein.
Schließen Sie die Buskabel an der Klemmleiste (6) und die zur
Steuerung des Türschlosses erforderlichen Kabel an der
Klemmleiste (7) an. Für den Anschluss des Moduls an die
Zentrale verwenden Sie das Kabel vom Typ CC-01 (Jablotron).
Für den Anschluss des elektrischen Türschlosses bzw. der
externen Stromversorgung
entsprechendem Querschnitt.
Beschreibung der Anschlüsse:
DOOR - +12 V Ausgang zur Steuerung des el. Türschlosses
COM, IN - Eingänge für die Aktivierung mit der Auslösetaste
(Reaktion NO/NC).
GND - gemeinsame Klemme für die externe
Stromversorgung und den Ausgang der
Steuerung des el. Türschlosses
+12 V - Eingang für die externe Stromversorgung
(empfohlen DE 06-12)
3. Ferner gehen sie entsprechend dem Installationshandbuch der
Zentrale vor. Grundlegende Vorgehensweise:
a. Nach dem Einschalten zeigt die gelbe LED (3) durch
Blinken an, dass das Modul dem System nicht zugeordnet
wurde.
b. Wählen Sie im Programm
Komponentenliste die gewünschte Position und mit der
Taste Bus Anmeldesignal senden schalten Sie den
Anlernmodus ein.
c. Durch das Drücken der Taste
das Modul an der Zentrale angelernt und die gelbe LED
erlischt.
4. Setzen Sie das Gehäuse des Moduls auf.
JA-120N Busmodul zur Steuerung des elektrischen Türschlosses
Türschlosses
und Steuerung von
der zum Öffnen elektrischer
verwenden Sie Kabel
F-Link auf der Karte
LEARN/TAMPER
(5) wird
Einstellung des Moduls
Die Einstellung wird über das Programm F-Link – Karte
Komponentenliste durchgeführt. Verwenden Sie an der Position
des Melders die Option Interne Einstellungen. Es erscheint ein
Dialogfenster, in dem Folgendes eingestellt werden kann:
LED Anzeige - ermöglicht die Einstellung der Anzeige der
Aktivierung des IN-Eingangs durch rote LED (4).
DOOR reagiert auf PG - bestimmt, auf welchen PG-Ausgang
oder welche PG-Ausgänge der Zentrale das Modul durch das
Schalten der DOOR-Klemme reagieren wird
Mindestschaltzeit von PG - zur Einstellung der minimalen
Schaltdauer des DOOR-Ausgangs ungeachtet der Länge des PG-
Impulses.
Maximalschaltzeit - zur Einstellung der maximalen Schaltdauer
des DOOR-Ausgangs ungeachtet der Länge des PG-Impulses. Bei
der Aktivierung des IN-Eingangs wird der Ausgang jeweils für
diesen eingestellten Wert geschaltet.
Hinweis: die minimale Schaltdauer kann nicht höher als der
maximale Wert eingestellt werden. Das Programm F-Link passt
das Angebot dieser Parameter flexibel an.
Eigenschaft des Eingangs-IN:
Ausgeschaltet
Manuelle Betätigung durch die Aktivierung des IN-Eingangs
System
Inversionseingang IN:
IN-Eingangs. Der Eingang ist nicht ausgeglichen, werkseitig ist
NO eingestellt (Option ausgeschaltet).
Inversionsausgang DOOR: schaltet die Logik des DOOR-
Ausgangs, d.h., beim Aktivieren der Option liegt Spannung am
DOOR-Ausgang an.
Hinweis: für diese Funktion muss das Modul über eine externe
Stromquelle versorgt werden
Blockieren von IN-Bereichen: die Option ermöglicht das
Sperren des IN-Eingangs durch das Scharfschalten des Bereichs,
dem das Modul zugeordnet ist. Die Option ist nur beim Einstellen
der Eigenschaft IN - Manuelle Steuerung verfügbar.
Funktionstaste bei Kommunikationsstörung: diese Option
sorgt für die Funktionsfähigkeit des Moduls, also die Steuerung des
DOOR-Ausgangs, durch die Aktivierung des IN-Eingangs auch
beim Unterbrechung der Kommunikation mit der Zentrale.
Entsperren des IN-Eingangs beim Brand: mit diesem
mit
Parameter kann der IN-Eingang beim Brandalarm entsperrt
werden, obwohl das Sperren der Bereiche eingestellt ist. Diese
Option ist nur verfügbar, wenn die Option „IN-Sperre der Bereiche"
gesetzt ist.
Aktiver Sabotagekontakt: mit diesem Parameter kann die
Funktion des Sabotagekontakts TAMPER ausgeschaltet werden
(bei Installation in einem anderen, anderweitig geschützten
Gehäuse)
Anmerkung: Das Modul ist zur Ausrüstung mit hochwertigen
NiMH-Akkus (werkseitig - Eneloop 1,2 V AA) beim vorgesehenen
Modulbetrieb innerhalb
ausgelegt. Im Hinblick auf ungeeignete Eigenschaften der NiMh-
Akkus beim Betrieb unter negativen Temperaturen empfehlen wir
das Modul mit den NiCd-Akkus auszurüsten.
Anwendungsempfehlung:
Wir empfehlen das Modul mit folgenden Typen elektrischer
Türschlösser von BERA zu betreiben:
Befo 11211 PROFI Standard
Befo 31211 (Umkehrschloss, externe Spannungsversorgung,
z.B. DE 06-12, erforderlich)
1 / 2
.
das Modul reagiert nicht
Aktivierung des IN-Eingangs.
schaltet das Modul die DOOR-
Ausgangsklemme für die eingestellte
Dauer entsprechend dem Parameter
„Maximale Schaltdauer"
durch die Aktivierung des IN-Eingangs
reagiert die Zentrale entsprechend der
eingestellten Reaktion auf der jeweiligen
Position des Moduls (Spalte Reaktion)
bestimmt die NC/NO Logik
(z.B. DE 06-12) .
des positiven Temperaturbereichs
auf die
des
MLY58303
