jablotron JA-152E Kurzanleitung

Das Zugangsmodul ist eine Komponente des JABLOTRON 100
Systems. Dank der Baukastenarchitektur
Zusammenstellung eines Systems, das der Größe der Installation und
den Bedürfnissen der Kunden entspricht. Das Produkt ist zur Montage
durch einen geschulten Techniker mit einem gültigen Jablotron Zertifikat
bestimmt.

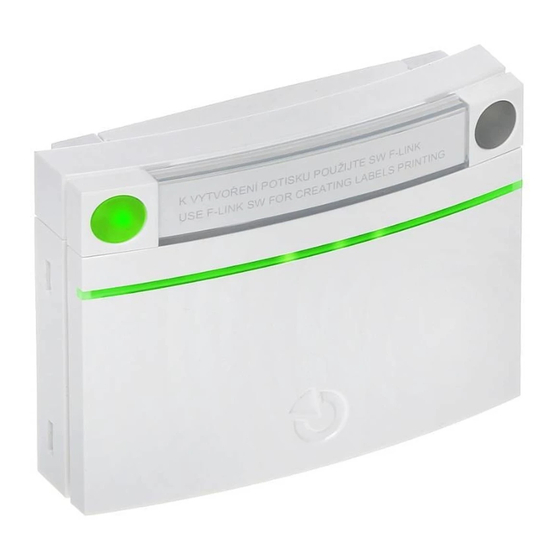

Das Funkzutrittsmodul (4) enthält ein RFID Lesegerät und das erste
Steuersegment (1). Mit den JA-192E Segmenten kann das System um
die gewünschte Anzahl erweitert werden (max. auf 20 in einem
System).
Abbildung: 1 – Steuersegment; 2 – Tasten des Segments; 3 – unterleuchtete
Aktivierungstaste; 4 – Eingangsmodul mit RFID Lesegerät; 5 – Clips zum
Öffnen des Moduls;
Abbildung: 6 – mini USB Steckverbindung; 7 – Klemmleiste;
8 – Sabotageschalter; 9 – Steckverbindung für den Anschluss 1.
Steuersegments; 10 – Batterie; 11 - Seriennummer
Installation
1. Drücken Sie nacheinander die vier Clips (5) an der Seite (siehe
Abbildung)
und lösen Sie das Modul aus der hinteren Kunststoffabdeckung.
2. Bei der Installation eines weiteren Steuersegments entfernen Sie
zuerst die Endabdeckung im oberen Bereich des 1. Segments.
3. Entfernen Sie die durchsichtigen Abdeckungen von den Segmenten
(durch Anheben von der Seite des Segments an beiden Seiten der
Tasten).
4. Verbinden Sie die Leitung des Segments immer mit der
Steckverbindung des vorangegangenen
einschnappt (wir empfehlen die Leitung im Segment immer um 360°
zu drehen – so verhindert man ein Einklemmen der Leitungen
zwischen den Kunststoffteilen). So installieren Sie alle gewünschten
Steuersegmente. Abschließend die Endabdeckung wieder einrasten.
5. Legen Sie 2 1,5 AA Alkaline Batterien in das Modul ein.
6. Schrauben Sie den unteren Teil des Moduls gemeinsam mit den
Segmenten an der gewünschten Stelle fest. Befestigen Sie bei
einer größeren Anzahl von Steuersegmenten auch die Segmente
an der Wand (wählen Sie die Anzahl der Schrauben je nach
Bedarf).
7. Verbinden Sie die Zuleitung der Segmente mit der inneren
Steckverbindung des Moduls (9).
8. Stecken Sie das Modul in das System.
9. Richten Sie sich weiter nach dem Installationshandbuch der
Zentrale. Grundlegende Vorgehensweise:
a. Im System muss ein
Kommunikationsreichweite
werden.
b. Nach dem Einlegen der Batterien zeigt die gelbe Signallampe
durch dauerhaftes Leuchten an, dass das Modul nicht dem
System zugeordnet ist.
c. Im Programm F-Link wählen Sie in der Karte Peripherie die
gewünschte Position und mit der Taste Zuordnen schalten Sie
den Einlernmodus ein.
d. Drücken Sie die unterleuchtete Aktivierungstaste (3) am
Eingangsmodul - dadurch wird das Modul eingelernt und die
gelbe Signallampe erlischt (kann bis zu mehreren Sekunden
dauern). Das Einlernsignal wird auch beim Einlegen der
Batterie gesendet.
JA-152E Funkeingangsmodul RFID
JA-152E Funkeingangsmodul RFID
ermöglicht es die
Segments bis
JA-110R Funkmodul mit einer
zum Eingangsmodul installiert
10. Legen Sie die Beschriftungen nach dem Ende der Montage in die
Segmentabdeckungen ein und schließen Sie die Abdeckungen. Das
Drucken der Beschriftungen ist ein Bestandteil des Programms F-Link
(Karte Peripherie, auf der Position des Moduls – Interne
Einstellungen), oder es kann ein Etikettendrucker verwendet
werden.
Anmerkung:
Das Einlernen des Moduls im System ist auch durch die Eingabe der
Seriennummer (11) über das Programm F-Link oder mit einem Lesegerät für
Strichcodes möglich. Es werden alle Nummern eingegeben, die unter dem
Strichcode angeführt sind (1400-00-0000-0001).
1
Abbildung : Einlegen der Beschriftungen im Steuersegment
Einstellung der Eigenschaften
Mit dem Programm F-Link – Karte Peripherie. An der Positionen des
Moduls verwenden Sie die Internen Einstellungen. Es wird das System
angezeigt und eine Einstellung der Eigenschaften ist möglich. Die
einzelnen Segmente können
(Steuerung der Sektionen, Anzeige der Zustände der Sektionen,
Alarmauslösung, Steuerung der PG Ausgänge, Anzeige der Zustände der
PG Ausgänge usw.) eingestellt werden. Details finden Sie im Programm
F-Link.
Automatisches Abschalten des Moduls
Beim Batteriebetrieb spart das Modul Energie und schaltet daher
nach 10 Sekunden ohne jedwede Manipulation die
Signalisation der Systemzustände und das RFID Lesegerät aus
(Schlaf). Das Modul hält jedoch weiterhin die Kommunikation
mit der Zentrale aufrecht und kann z.B. eine Zugangsverzögerung
anzeigen. Ein vollständiges Erwachen erfolgt durch Drücken des
Moduls (4), eventuelle durch die Aktivierung des angeschlossen
Türdetektors (Eingang IN, siehe weiter).
Wenn der Parameter „Eingang und Alarm weckt die Tastatur auf"
(Werkseinstellung) eingeschaltet ist, erwacht das Modul auch im Fall
dieser Vorkommnisse vollständig.
Um die Lebensdauer der Batterie zu erhöhen kann dieser Parameter
es
ausgeschaltet werden. In diesem Fall erwacht das Modul nicht
selbstständig, es wird
und die akustische Anzeige kann eine Verzögerung von mehreren
Sekunden aufweisen.
Alternative Stromversorgung
Das Modul ermöglicht eine alternative 12 V DV Stromzufuhr zu den
PWR und GND Klemmen. Vorteilhaft ist die Verwendung eines
DE06-12 Netzgerätes zur verdeckten Montage. Bei einer externen
Stromversorgung kommuniziert das Modul dauerhaft mit der Zentrale
(kein Schlaf) und zeigt gemäß den Einstellungen in der Karte
Peripherie / Interne Einstellungen den Zustand des Systems an.
Lassen Sie die Batterien bei der Verwendung einer alternativen
Stromzufuhr eingelegt, die garantieren, dass das Modul auch bei einem
Ausfall der Stromzufuhr funktionstüchtig bleibt.
Anschluss des Detektors geöffneter
Das Eingangsmodul ermöglicht einen Anschluss von Detektoren
geöffneter Türen. Der IN Eingang reagiert auf die Trennung von der
gemeinsamen GND Klemme. Die Reaktion der Zentrale auf die
Aktivierung des IN Einganges ist ein verzögerter Alarm an der Position
des Moduls. Der Eingang hat eine Zustandsreaktion. Gemäß der
Einstellung des Moduls kann die Aktivierung des angeschlossenen
Detektors das Modul vollständig zum Erwachen bringen. Hinweis: Die
Wahl eines solchen Erwachens eignet sich nur für ein Modul, das
dauerhaft über einen Adapter versorgt wird, sonst wird die Lebensdauer
der Batterie durch jede Aktivierung deutlich verringert.
