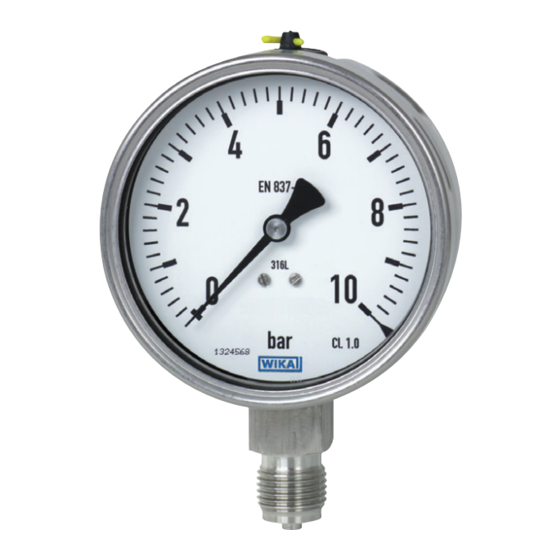

WIKA 232.50.100 Betriebsanleitung
Manometer
Vorschau ausblenden
Andere Handbücher für 232.50.100:
- Betriebsanleitung (60 Seiten) ,
- Betriebsanleitung (68 Seiten)
Verwandte Anleitungen für WIKA 232.50.100
Inhaltszusammenfassung für WIKA 232.50.100
- Seite 31 8.1 Wartung ..................56 8.2 Reinigung ..................56 9. Demontage, Rücksendung und Entsorgung 9.1 Demontage ................. 56 9.2 Rücksendung ................57 9.3 Entsorgung .................. 57 Anlage: EU-Konformitätserklärung Konformitätserklärungen finden Sie online unter www.wika.de. WIKA Betriebsanleitung Manometer, Typ 2 nach ATEX...
-
Seite 32: Allgemeines
Die Haftung des Herstellers erlischt bei Schäden durch bestim- „ mungswidrige Verwendung, Nichtbeachten dieser Betriebsanleitung, Einsatz ungenügend qualifizierten Fachpersonals sowie eigenmächti- ger Veränderung am Gerät. Es gelten die allgemeinen Geschäftsbedingungen in den Verkaufsun- „ terlagen. Technische Änderungen vorbehalten. „ WIKA Betriebsanleitung Manometer, Typ 2 nach ATEX... -
Seite 33: Symbolerklärung
Betrieb hervor. WARNUNG! … weist auf eine möglicherweise gefährliche Situation im explosionsgefährdeten Bereich hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. WIKA Betriebsanleitung Manometer, Typ 2 nach ATEX... -
Seite 34: Sicherheit
Volumen: < 0,1 L „ Das Gerät darf nur mit Messstoffen betrieben werden, die im gesamten Einsatzbereich des Gerätes als unbedenklich für die messstoffberührten Teile gelten. Eine Änderung des Aggregatszustandes oder die Zerset- WIKA Betriebsanleitung Manometer, Typ 2 nach ATEX... -
Seite 35: Verwendungseignung Nach Typ-Id
Panels (WHCPs) und Hydraulic Power Units (HPUs) 1) Option oder Typ 2xx.3x Das Gerät ist ausschließlich für den hier beschriebenen bestimmungs- gemäßen Verwendungszweck konzipiert und konstruiert und darf nur dementsprechend verwendet werden. WIKA Betriebsanleitung Manometer, Typ 2 nach ATEX... -
Seite 36: Verantwortung Des Betreibers
2. Mechanisch erzeugte Funken Mechanisch erzeugte Funken stellen eine potentielle Zündquelle dar. Sofern die verwendeten Werkstoffe einen Masseanteil von insgesamt 7,5 % Magnesium, Titan und Zirkon überschreiten, sind vom Betrei- ber geeignete Schutzmaßnahmen zu ergreifen. WIKA Betriebsanleitung Manometer, Typ 2 nach ATEX... -
Seite 37: Statische Elektrizität
Anforderungen an die technische Sauberkeit muss die Eignung für den Anwendungsfall vor Inbetriebnahme vom Betreiber geprüft sein. Flüssige Messstoffe mit der Eigenschaft, bei Erstarrung das Volumen zu verändern, können das Messsystem schädigen (z. B. Wasser bei Unterschreiten des Gefrierpunktes). WIKA Betriebsanleitung Manometer, Typ 2 nach ATEX... -
Seite 38: Personalqualifikation
Manometer müssen über den Prozessanschluss geerdet ▶ sein. Für den Einsatz in Umgebungstemperaturen unterhalb des Gefrierpunktes von Wasser werden gefüllte Geräte empfoh- len. Die Gehäusefüllung verhindert die Bildung und Vereisung von Kondenswasser im Gehäuse. WIKA Betriebsanleitung Manometer, Typ 2 nach ATEX... - Seite 39 Einflüsse wie z. B. die Umgebungstemperatur und gegebenenfalls die Sonneneinstrahlung zu berücksichtigen. Falls es, auch im Falle von erwarteten Fehlfunktionen, nicht möglich ist, die tatsächliche Oberflächentemperatur zu bestimmen, ist vorbeugend die maximale Messstofftemperatur als maximale Oberflächentemperatur zu betrachten. WIKA Betriebsanleitung Manometer, Typ 2 nach ATEX...
- Seite 40 Wert auch bei einer Betriebsstörung nicht überschreiten. Explosionsgefährdete Atmosphäre aus hybriden Gemischen Die Geräte dürfen nicht in Bereichen eingesetzt werden, in denen eine Atmosphäre aus explosionsfähigen hybriden Gemischen (Stäube gemischt mit Gasen) entstehen kann. WIKA Betriebsanleitung Manometer, Typ 2 nach ATEX...
-
Seite 41: Reinigung
EN 837 entsprechen, kann im Falle von Bauteilversagen unter hohem Druck stehender Messsstoff durch die ggf. berstende Sichtscheibe austreten. Für gasförmige Messtoffe und Betriebsdruck > 25 bar wird gem. EN 837-2 ein Manometer mit Sicherheitsausführung S3 empfohlen. WIKA Betriebsanleitung Manometer, Typ 2 nach ATEX... -
Seite 42: Ex-Kennzeichnung Nach 2014/34/Eu
Symbol der Hohe Sicherheit, geeignet für Zone 1 und 21 Gerätekategorie Ex-Atmosphäre Für Bereiche, in denen explosionsfähige Gas-, Dampf-, Nebel- oder Luftgemische vorhanden sind Ex-Atmosphäre Für Bereiche, in denen Staub explosionsfähige Atmosphären bilden kann WIKA Betriebsanleitung Manometer, Typ 2 nach ATEX... - Seite 43 EPL-Geräteschutz- Potenzielle Zündquellen, die im niveau Normalbetrieb und bei zu erwartenden Störungen wirksam sind oder wirksam werden können. Besondere Anwen- Umgebungstemperatur mit speziellem dungsbedingungen, Bereich. Es gelten besondere siehe Betriebsan- Einsatzbedingungen. leitung WIKA Betriebsanleitung Manometer, Typ 2 nach ATEX...
-
Seite 44: Beschilderung / Sicherheitskennzeichnungen
Werkstoffe der messstoffberührten Teile Typenschild Warnschild Elektrostatische Zusatzschild Flüssigkeitsfüllung Aufladung (optional) (Option bei Typ PG23CP) Volumenangabe nach Druckgeräterichtlinie Maximal zulässiger Druck PS Seriennummer Herstellungsjahr Artikelnummer Gehäusefüllung WIKA Betriebsanleitung Manometer, Typ 2 nach ATEX... -
Seite 45: Besondere Bedingungen Für Die Sichere Verwendung (X-Conditions)
5. Jegliche Art von Schlageinwirkung vermeiden. Äußere Schlageinwir- kungen können durch Reibungsprozesse zwischen unterschiedlichen Materialien Funken erzeugen. 6. Das Füllen/Nachfüllen von Geräten von nicht-autorisierten Personen führt zum Verlust des Explosionsschutzes und kann zur Beschädi- gung des Gerätes führen. WIKA Betriebsanleitung Manometer, Typ 2 nach ATEX... -
Seite 46: Zündgefahranalyse
■ ▶ Informationen in der Betriebsanleitung Bereitstellung der Materialdaten mess- Exotherme Reaktionen, ein- ■ schließlich Selbstentzündung von stoffberührter Teile für den Kunden, um Stäuben die Verwendung kritischer Messstoffe zu vermeiden ▶ Informationen in der Betriebsanleitung WIKA Betriebsanleitung Manometer, Typ 2 nach ATEX... -
Seite 47: Technische Daten
Typ PG23LT für Anzeigebereich > 0 ... 16 bar: IP66 / IP67 Typ PG23LT für Anzeigebereich ≤ 0 ... 16 bar: IP65 Weitere technische Daten siehe WIKA Datenblatt PM 02.02, PM 02.04, PM 02.15, PM 02.22 bzw. PM 02.24 und Bestellunterlagen. -
Seite 48: Aufbau Und Funktion
Bauteile mit bruchsicherer Trennwand ausgeführt sind. Typen mit „S3“-Kennzeichnung sind 232.30, 233.30, 262.30, 263.30, 232.36 und 233.36. Die Typen PG23LT und PG23CP sind optional in einer „S3“-Variante erhältlich. Lieferumfang Lieferumfang mit dem Lieferschein abgleichen. WIKA Betriebsanleitung Manometer, Typ 2 nach ATEX... -
Seite 49: Transport, Verpackung Und Lagerung
Die Verpackung aufbewahren, denn diese bietet bei einem Transport einen optimalen Schutz (z. B. wechselnder Einbauort, Reparatursen- dung). Zulässige Lagertemperatur Typ 2, PG23CP: -40 ... +70 °C „ Typ PG23LT: -70 ... +70 °C „ WIKA Betriebsanleitung Manometer, Typ 2 nach ATEX... -
Seite 50: Inbetriebnahme, Betrieb
Schweißpunkte oder Sicherungsplättchen) sind deshalb zur Einbindung der Geräte in den Potentialausgleich zu nutzen und dürfen keinesfalls entfernt werden. Darauf achten, dass nach einer Demontage (z. B. Geräteaustausch), die Maßnahmen zur Erdung wieder installiert werden. Montage mit Gabelschlüssel WIKA Betriebsanleitung Manometer, Typ 2 nach ATEX... -
Seite 51: Anforderungen An Die Einbaustelle
Befestigung mittels Messgerätehalterung erfolgen. Können Erschütte- rungen nicht durch geeignete Installationen vermieden werden, dann sollten Geräte mit Flüssigkeitsfüllung eingesetzt werden. Die Geräte sind vor grober Verschmutzung und starken Schwankungen der Umgebungs- temperatur zu schützen. WIKA Betriebsanleitung Manometer, Typ 2 nach ATEX... -
Seite 52: Installation
„ Betrieb keiner direkten Sonneneinstrahlung ausgesetzt werden! Für eine sichere Druckentlastung im Fehlerfall muss bei Geräten mit „ Entlastungsöffnung oder ausblasbarer Rückwand ein Abstand von mindestens 20 mm zu jedem Gegenstand eingehalten werden. WIKA Betriebsanleitung Manometer, Typ 2 nach ATEX... -
Seite 53: Zulässige Umgebungs- Und Betriebstemperaturen
Der Flüssigkeitsspiegel darf nicht unter 75 % des Gerätedurchmessers fallen. 6.7 Inbetriebnahme Druckstöße unbedingt vermeiden, Absperrventile langsam öffnen. „ Das Gerät darf von außen keinerlei Belastungen ausgesetzt werden „ (z. B. Nutzung als Steighilfe, Ablage von Gegenständen). WIKA Betriebsanleitung Manometer, Typ 2 nach ATEX... -
Seite 54: Störungen
Gerät austauschen. trotz Druckänderung. Messglied defekt. Druckkanal verstopft. Reibungen im Messwerk. Leicht an das Gehäuse Zeiger bleibt nach Druckentlastung knapp klopfen. über dem Nullpunkt Gerät wurde überlastet. Gerät austauschen. stehen. Materialermüdung des Messgliedes. WIKA Betriebsanleitung Manometer, Typ 2 nach ATEX... - Seite 55 Gerät mit Gehäusefüllung dung. einsetzen. Unsachgemäße Hand- Gerät austauschen. Mechanische Beschädi- gungen (z. B. Sichtschei- habung. be, Gehäuse). Für den Austausch des Gerätes die Kapitel 9 „Demontage, Rücksen- dung und Entsorgung“ und 6 „Inbetriebnahme, Betrieb“ beachten. WIKA Betriebsanleitung Manometer, Typ 2 nach ATEX...
-
Seite 56: Wartung Und Reinigung
9. Demontage, Rücksendung und Entsorgung WARNUNG! Messstoffreste in ausgebauten Manometern können zur Gefährdung von Personen, Umwelt und Einrichtung führen. Ausreichende Vorsichtsmaßnahmen ergreifen. 9.1 Demontage Manometer nur im drucklosen Zustand demontieren! Bei Demontage Belüftungsventil (falls vorhanden) schließen. WIKA Betriebsanleitung Manometer, Typ 2 nach ATEX... -
Seite 57: Rücksendung
9. Demontage, Rücksendung und Entsorgung 9.2 Rücksendung Beim Versand des Gerätes unbedingt beachten: Alle an WIKA gelieferten Geräte müssen frei von Gefahrstoffen (Säuren, Laugen, Lösungen, etc.) sein und sind daher vor der Rücksendung zu reinigen. Zur Rücksendung des Gerätes die Originalverpackung oder eine geeig- nete Transportverpackung verwenden. -
Seite 58: Anlage: Eu-Konformitätserklärung
Anlage: EU-Konformitätserklärung WIKA Betriebsanleitung Manometer, Typ 2 nach ATEX... - Seite 60 Further WIKA subsidiaries worldwide can be found online at www.wika.com. Weitere WIKA Niederlassungen weltweit finden Sie online unter www.wika.de. WIKA Alexander Wiegand SE & Co. KG Alexander-Wiegand-Straße 30 63911 Klingenberg • Germany Tel. (+49) 9372/132-0 (+49) 9372/132-406 E-Mail info@wika.de www.wika.de...
