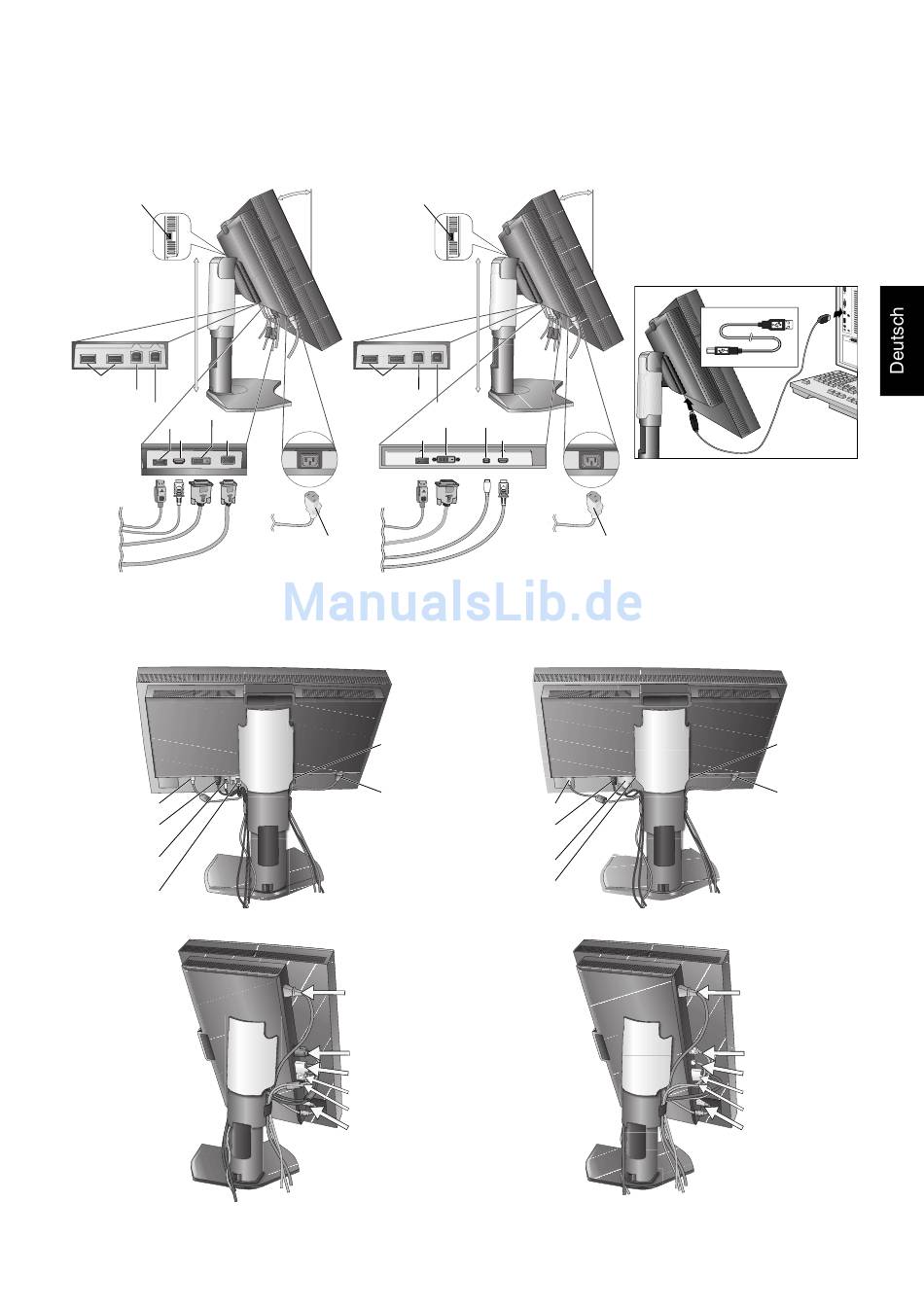

4. Verbinden Sie alle Kabel mit den entsprechenden Anschlüssen (Abbildung C.1). Verbinden Sie den Anschluss des
Typs B mit dem USB-Upstream-Port auf der hinteren rechten Seite des Monitors und den Anschluss des Typs A mit dem
Downstream-Port am Computer (Abbildung C.1a). Wenn Sie das Kabel eines USB-Geräts verwenden, müssen Sie es in
einen der Downstream-Ports des Monitors einstecken.
HINWEIS: Eine fehlerhafte Kabelverbindung kann zu Betriebsfehlern, Beschädigungen von Komponenten des LCD-Moduls
und einer Verkürzung der Lebensdauer des Moduls führen.
USB-Downstream
Höchste
Fußposition
USB-Downstream
USB-Upstream1
USB-Upstream2
DVI-D
DisplayPort
HDMI D-SUB
(Nur PA242W)
5. Legen Sie die Kabel in die Kabelführung im Fuß, um ein Verdrehen der Kabel zu vermeiden.
Führen Sie die Kabel sicher und gleichmäßig in die Halterungen ein (Abbildung C.2 und Abbildung C.3).
6. Vergewissern Sie sich bitte, nachdem Sie die Kabel installiert haben, dass Sie den Bildschirm drehen, heben und senken können.
USB-Kabel
DisplayPort-
Kabel
HDMI-Kabel* 1
DVI-Kabel
(Nur PA242W)
(Nur PA242W)
1
* : Im Lieferumfang ist kein Kabel enthalten.
* 2 : Schließen Sie den Sensor für die Selbstkalibrierung an diesen Anschluss an (nur PA302W).
30° Neigung
USB-Downstream*
Höchste
Fußposition
USB-Downstream
USB-Upstream1
USB-Upstream2 USB-Upstream2
DVI-D
DisplayPort
Netzkabel
(PA272W/PA302W)
Abbildung C.1
D-SUB-Kabel*
Netzkabel
Abbildung C.2
Netzkabel
D-SUB-Kabel* 1
DVI-Kabel
HDMI-Kabel* 1
DisplayPort-Kabel
USB-Kabel
Abbildung C.3
Deutsch-7
30° Neigung
2
Mini DisplayPort
HDMI
Netzkabel
1
USB-Kabel* 2
DisplayPort-
1
Kabel*
DVI-Kabel
Mini DisplayPort-
Kabel
(PA272W/PA302W)
(PA272W/PA302W)
Typ A
Typ A
Typ B
Typ B
Abbildung C.1a
HDMI-Kabel*
Netzkabel
Netzkabel
HDMI-Kabel* 1
Mini DisplayPort-
Kabel
DVI-Kabel
DisplayPort-Kabel*
2
USB-Kabel*
1
1
