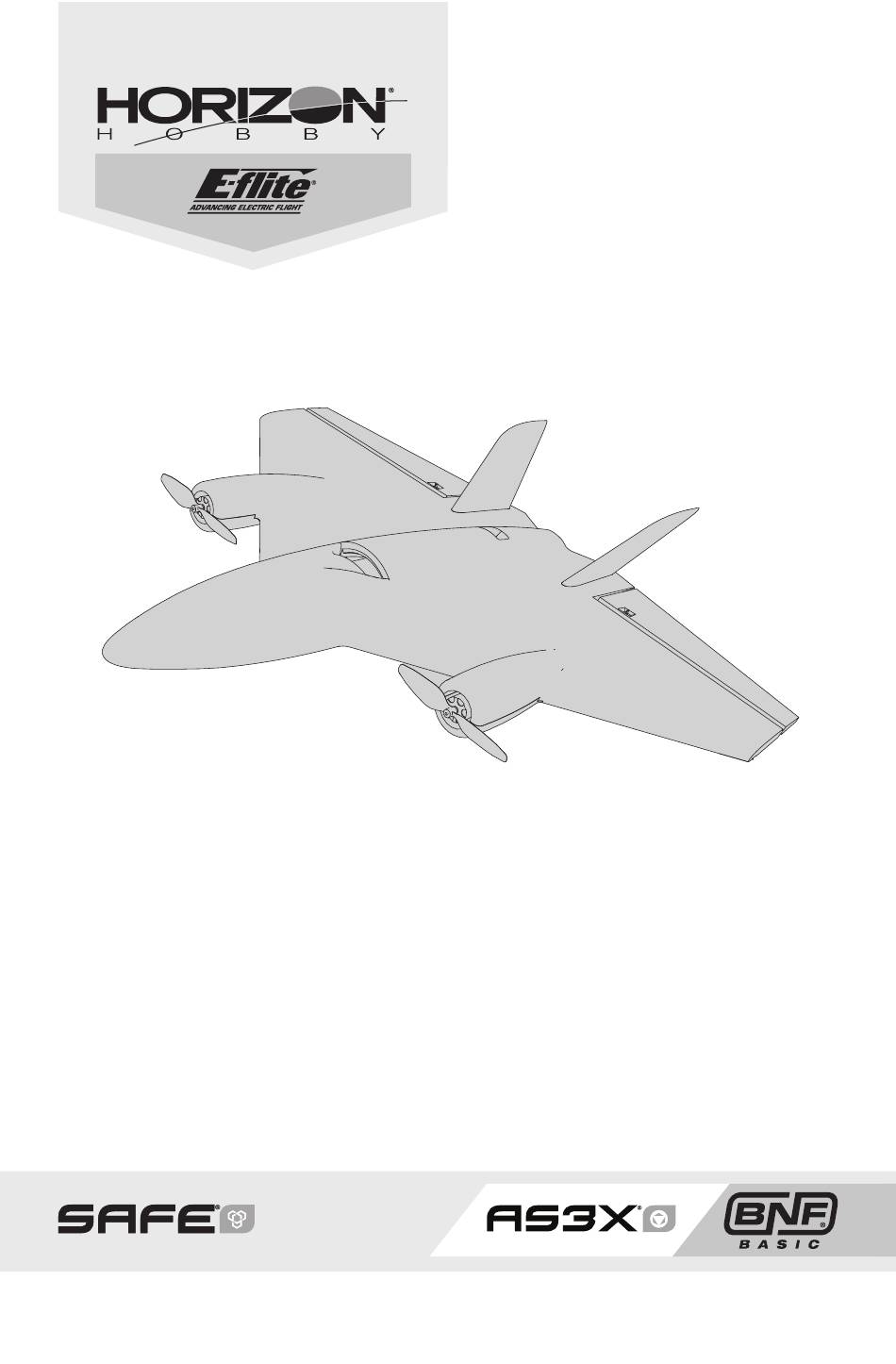

- Seite 1 ™ ™ Ultrix Instruction Manual Bedienungsanleitung Manuel d’utilisation Manuale di Istruzioni SAFE ® Select Technology, Optional Flight Envelope Protection...
-
Seite 2: Sicherheitsmaßnahmen Und Warnungen
Gebrauch durch Kinder ohne direkte Aufsicht eines Erwachsenen vorgesehen. Versuchen Sie nicht, das Produkt ohne Zustimmung von Horizon Hobby, LLC zu zerlegen, mit nicht kompatiblen Komponenten zu verwenden oder beliebig zu verbessern. Dieses Handbuch enthält Sicherheitshinweise sowie Anleitungen zu Betrieb und Wartung. Es ist unerlässlich, dass Sie alle Anleitungen und Warnungen in diesem Handbuch vor dem Zusammenbau, der Einrichtung... -
Seite 3: Inhaltsverzeichnis
Packungsinhalt Inhaltsverzeichnis Vor dem Flug ..............17 Tipps zum Fliegen und Reparieren ........21 Senderkonfi guration ............17 Checkliste nach dem Flug ..........22 Installation der Seitenleitwerke ........17 Wartung der elektrischen Teile ........22 Einstellen des Schwerpunktes ........18 Ersatzteilliste .............. -
Seite 4: Vor Dem Flug
Vor dem Flug 1 Auspacken und Inhalt prüfen. Überprüfen, ob sich alle Gestänge unbehindert bewegen lassen. 2 Bedienungsanleitung gründlich lesen. 9 Lenktest durchführen. 3 Den Flug-Akku laden. 10 Die Flugsteuerungen und den Sender nach Bedarf anpassen. 4 Sender programmieren. 11 Reichweitentest mit dem Funksystem durchführen. 5 Die vollständig geladenen Flug-Akkus in das Flugzeug einsetzen. -
Seite 5: Einstellen Des Schwerpunktes
Einstellen des Schwerpunktes 175 mm Die CG-Position liegt hinterm Bug. Diese Schwerpunktposition wurde nach Einbau des empfohlenen Li-Po- Akkus vorn im Akkuschacht festgestellt. 175mm Binden von Sender und Empfänger Das Binden ist der Vorgang, durch den der Empfänger der Steuereinheit darauf programmiert wird, den GUID-Code (Globally Unique Identifi... -
Seite 6: Aktivierung Des Geschwindigkeitsreglers
Aktivierung des Geschwindigkeitsreglers Die Aktivierung es Geschwindigkeitsreglers fi ndet wie bereits beschrieben ebenfalls nach dem Binden statt, aber das nachträgliche Anschließen eines Flug-Akkus erfordert die folgenden Schritte. Gas und Gastrimmung auf Den vollständig aufgeladenen Halten Sie das Flugzeug still niedrigste Einstellung senken. Flugakku einlegen und mit dem und aufrecht und halten Sie Den Sender einschalten und... -
Seite 7: Steuerrichtungstest
Steuerrichtungstest Vor der Durchführung dieser Tests Flugzeug und Senden binden. Den Sender einschalten und den Akku anschließen. Den Sender zum Steuern der Querruder- und Höhenrudersteuerungen verwenden. Beim Prüfen der Steuerungsrichtungen das Fluggerät von hinten ansehen. Querruder 1. Den Querruder-Hebel nach links bewegen. Das rechte Querruder sollte sich nach unten und das linke Querruder nach oben bewegen, sodass sich Querruder-... -
Seite 8: Safe-Technologie
SAFE-Technologie Die Ulrix verfügt über zwei Flugmodi auf Kanal 5, SAFE und AS3X. beim Querruder in Kurven. Um mit SAFE reibungslos zu Wenn das Flugzeug im SAFE-Modus fl iegt, kehrt es in fl iegen, häufi ge Steuerungsänderungen vermeiden und das den Horizontalfl... -
Seite 9: Checkliste Nach Dem Flug
Sollte während eines Crash der Gasstick und Trimmung Reparaturen nicht auf die unterste mögliche Position gebracht werden, Absturzschäden sind nicht mit der Garantie abgedeckt. könnte dieses den Regler in der Empfängereinheit Führen Sie Reparaturen mit Schaum kompatiblen beschädigen und einen Austausch erfordern. Sekundenkleber (Foam Compatible CA) oder klarem Überspannungsschutz(OCP) Klebeband durch, da andere Klebstoffarten den Schaum... -
Seite 10: Empfohlene Teileliste
Empfohlene Teileliste Teile-Nr. Beschreibung EFLB2801S25 500 mAh 1S 25C Li-Po (EFLB5001S25) SPMXC1040 S44 Micro Wechsel-/Gleichstrom 1S LiPo-Smart-Ladegerät mit 4 Anschlüssen Optionale Teile Teile-Nr. Beschreibung EFLU6455 LED-Satz: Ultrix Kabelplan Empfänger Das folgende Diagramm zeigt alle Kabelverbindungen zum Empfänger. Unteransicht des Flugzeugs mit Blick auf den Empfänger Zeigt in Richtung Flugzeugbug... -
Seite 11: Problemlösung
Problemlösung Problem Mögliche Ursache Lösung Resetten Sie die Kontrollen mit dem Gashebel Gashebel und Trimmungen sind zu weit und Trimmungen auf der niedrigsten oben Einstellung Luftfahrzeug reagiert nicht auf Gas, aber auf andere Reversieren Sie den Gaskanal auf dem Gaskanal ist reversisert reversiert Kontrollen Empfänger Öffnen Sie den Rumpf und stellen sicher, dass... -
Seite 12: Haftungsbeschränkung
Käufer gewählt werden. Horizon übernimmt keine Garantiezeitraum Garantie und akzeptiert keine Ansprüche für in der folge Exklusive Garantie Horizon Hobby LLC (Horizon) garantiert, auftretende Verletzungen oder Beschädigungen. Mit der dass dasgekaufte Produkt frei von Material- und Verwendung und dem Einbau des Produktes akzeptiert Montagefehlern ist. -
Seite 13: Kontaktinformationen
Horizon Technischer Service service@horizonhobby.de Hanskampring 9 Europäische Union D 22885 Barsbüttel, Germany Sales: Horizon Hobby GmbH +49 (0) 4121 2655 100 Konformitätshinweise für die Europäische Union EU Konformitätserklärung: Ultrix BNF Basic SAFE (EFLU6450) Horizon LLC erklärt hiermit, dass dieses Produkt konform zu den essentiellen Anforderungen der RED und EMC Direktives. - Seite 14 E-fl ite, UMX, SAFE, the SAFE logo, AS3X, DSM, DSM2, DSMX, Bind-N-Fly, BNF, the BNF logo, ModelMatch, Celectra, Delta-V, and the Horizon Hobby logo are trademarks or registered trademarks of Horizon Hobby, LLC. The Spektrum trademark is used with permission of Bachmann Industries, Inc. All other trademarks, service marks and logos are property of their respective owners.
