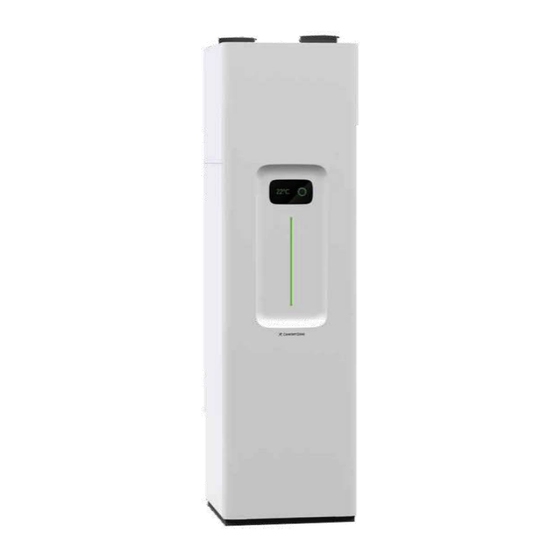

ComfortZone EX35 Montage- Und Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für EX35:
- Montage- und bedienungsanleitung (54 Seiten) ,
- Montage- und bedienungsanleitung (79 Seiten)
Verwandte Anleitungen für ComfortZone EX35
Inhaltszusammenfassung für ComfortZone EX35
- Seite 1 Montage und Bedienungsanleitung EX 35 – EX 50 – EX 65 Fr.o.m SN-18....(fr.o.m. SW 1.8 2019-02-19...
-
Seite 2: Inhaltsverzeichnis
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Inhalt – Montage - Betriebsanleitung Inhalt – Montage - Maße und Abmessungen EX Betriebsanleitung ......2 L Modell ohne integrierten Vorwort ........4 Warmwasserspeicher ..24 Rohrdimensionen ....24 Display und Regler der Rohranschluß ....25 Steuereinheit ...... - Seite 3 EX35/EX50/EX65 ....obwohl der Kompressor ..........52 läuft ..............44 Elektro Übersichtsschaltplan 14.2 Die Wärmepumpe erwärmt EX35/EX50/EX65 ....53 Warmwasserspeicher aber kein Heizungsbetrieb ..44 Anschlussschema Steuerung 14.3 Überhitzte Heizpatrone – Geruch nach verbranntem Anschlußschema Heizstabbox . 55 Gummi ......44 14.4 Schlechte...
-
Seite 4: Vorwort
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Vorwort Vielen Dank, dass Sie sich für eine ComfortZone Wärmepumpe entschieden haben. Bewahren Sie die Betriebsanleitung in unmittelbarer Nähe der Wärmepumpe auf, denn es kann ein wichtiges Dokument für den Notfall sein. ComfortZone - Wärmepumpen sind für eine lange Laufzeit entwickelt worden, und können auch bei niedrigen Außentemperaturen die... -
Seite 5: Display Und Regler Der Steuereinheit
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung 1 Display und Regler der Steuereinheit Mit dem Regler können sämtliche Parameter der Wärmepumpe eingestellt werden. Mit dem Dreh Druckknopf kann die Heizungs- und Warmwassertemperatur schnell und einfach eingestellt werden. Raumtemperatur Ventilator Extra Temperatur / Zeit... -
Seite 6: Einstellungen Für Den Betrieb
ComfortZone EX35/EX50/EX65 Installation- & Serviceinstruktion 2 Einstellungen für den Betrieb Display Nach einer gewissen Zeit wird das Display mit der letzten Einstellung ausgeschaltet und es wird Raumtemperatur bzw. Ablufttemperatur angezeigt. Sobald Sie den Drehknopf drücken oder drehen gelangen Sie wieder in das Menü. -
Seite 7: Vorlauf U. Warmwassertemperatur
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Vorlauf u. Warmwassertemperatur Bei diesem Symbol können kann die Vorlauftemperatur und die Warmwasser- temperatur angepasst werden. Temperatur / Zeit 2.3.1 Feinjustierung Feinjustierung Temp Witterungsgeführte Regelung mit Außen- und Raumfühler Feinjustierung der Heizkurve ist nur möglich, wenn die Anlage auf Außenfühler eingestellt ist... - Seite 8 ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Beim Drehen des Knopfes mit einmaligen Rasten wird der Cursor automatisch auf die aktuelle Außentemperatur angewählt. Durch drücken und drehen des Drehknopfes kann die Temperatur in dem Bereich angepasst werden. Der Nullwert wird mit einer rot blau Markierung in...
- Seite 9 ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Tabelle Heizkurve Abhängig von der Außentemperatur und der Heizkurve berechnet die Regelung der Wärmepumpe eine Vorlauftemperatur für die Heizung. 16,9 17,0 17,0 17,0 17,3 17,5 17,4 17,5 17,8 17,9 19,1 19,7 20,3 20,8 21,5 22,2...
-
Seite 10: Einstellung Der Raumtemperatur
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Einstellung der Raumtemperatur Wenn kein zusätzlicher Raumfühler installiert wurde, wird von der gesamte abgesaugten Luft die Temperatur gemessen. Drehen Knopf „Erweiterte Erweiterte Einstellungen Einstellungen“ und Drücken. Allgemeine Einstellungen Heizungseinstellungen Im Display erscheinen 3 Anzeigen Ventilator zurück... -
Seite 11: Heizkurve 1 Und 2
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Heizkurve 1 und 2 Wenn Sie im Haus 2 unterschiedliche Heizsysteme haben, Fußbodenheizung und Radiatoren (Heizkörper), haben Sie die Möglichkeit eine 2. Heizkurve einzustellen. Gehen Heizungseinstellungen Allgemeine Einstellungen gewünschte Heizkurve 2 und stellen Sie die... -
Seite 12: Warmwasserpriorität
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Warmwasserpriorität zurück niedrig Niedrige Priorität - Warmwasser wird nur von der Wärmepumpe erzeugt. Wenn jedoch die gesamte Leistung zur Beheizung des Hauses benötigt wird, schaltet sich die Zusatzheizung für die Warmwasserbereitung zu. Normale Priorität - Warmes Wasser wird vornehmlich von der Wärmepumpe erzeugt, bei zu niedriger Temperatur schaltet sich der Heizstab zu. -
Seite 13: Led Streifen
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Wenn Sie zB. 8 Tage „8d“ Urlaub machen wird nach dem 7. Tag wieder die normale Beheizung aktiviert, so das Sie, wenn Sie aus dem Urlaub kommen, wieder ein wohlklimatisiertes Gebäude zurück wiederfinden. Urlaubsreduzierung 2.11 LED Streifen Den grünen LED Leuchtstreifen können sie in seiner Helligkeit verstellen, oder auch... -
Seite 14: Zusatzheizung
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Einstellung an Wochentagen Langsam Geschwindigkeit Werktage ??????? Einstellung am Wochenende Langsam Geschwindigkeit Wochenende Wenn sie nun Wochenende oder Wochentags ausgewählt haben können sie nun die Uhrzeit einstellen von-bis. Beispiel: Hier wird die Lüftergeschwindigkeit auf zurück Langsam reduziert von 8:30 Uhr bis 17:30 Uhr. -
Seite 15: Zusatzheizung Ohne Ventilator
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung 2.13.1 Zusatzheizung ohne Ventilator Wenn das Haus in der Bau oder Renovierungsphase ist, kann die Zusatzheizung ohne den Ventilator laufen. In der bauphase fällt in der Regel sehr viel Staub an der die verdreckt. Unter der Einstellung ” Ventilator Einstellungen” kann der ventilator ausgeschaltet werden. -
Seite 16: Wartung
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Wartung 2.16 Gerätehaube abnehmen Seitlich an die Verkleidung greifen und mit einem Ruck nach Oben schieben. Dann nach vorne abnehmen. Die Haube kann später wieder unten in die dafür vorgesehenen Ösen eingestellt werden und dann mit den beiden Haken zwischen die Holme gedrückt werden. -
Seite 17: Zurücksetzen Des Filteralarms
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung 2.19 Zurücksetzen des Filteralarms Den Curser auf das Filtersymbol oben links setzen und dann die OK Taste drücken Filterwechsel Drehen Sie den Cursor auf den grauen Enter Haken, dann erscheint das Symbol in grün. zurück Filter wechseln Der Text „Filter wechseln“... -
Seite 18: Kontrolle Der Elektrischen Opferanode
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung • Kontrollieren Sie den Druck. Der Druck sollte zwischen 1 und 2 bar liegen (1). Das Sicherheitsventil öffnet bei 2,5 bar • Stellen Sie die Schlauchverbindung zwischen Punkt 2 und 3 her. Wenn der Druck zu gering ist, öffnen Sie das Ventil (2 u. 3), bis der benötigte Betriebsdruck erreicht ist und schließen die Ventile wieder. -
Seite 19: Kontrolle Der Magnesium Opferanode
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung 2.22 Kontrolle der Magnesium Opferanode Der Speicher ist mit einem zusätzlichen Schutz versehen, einer Opferanode. (bis 11/16) Die Wasserqualität ist in den meisten kommunalen Systemen sehr gut, aber trotzdem sollte die Opferanode in regelmäßigen Abständen kontrolliert werden. -
Seite 20: Komponentenanordnung
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Komponentenanordnung Diese Abbildung zeigt die Komponenten im unteren Anschlussraum Mit integrierten Ohne integrierten Warmwasserspeicher Warmwasserspeicher Kondensatablauf und Ablauf vom Überdruckventil. Anschluß Heizungsvorlauf. Sicherheitsventil (10 Bar) für Kaltwassereintritt. Temperaturbegrenzer Warmwasser Kaltwasser Absperrventil Anschluß Vorlauf für Zuluftregister. -
Seite 21: Installation
Montage und Bedienungsanleitung Installation Transport und Handhabung ComfortZone EX35/EX50/EX65 sollte immer stehend transportiert werden. Die Lagerung muss in einem trockenen frostfreien Raum untergebracht werden. Die Wärmepumpe enthält Kältemittel und muss daher mit größter Sorgfalt behandelt werden, damit keine Leckagen entstehen. -
Seite 22: Maße Und Abmessungen Der Lüftungsanschlüsse
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung 4.3 Maße und Abmessungen der Lüftungsanschlüsse Fortluft Abluft Lüftungsanschlüsse EX35 EX50 EX65 Fortluft Ø 125 mm 125 oder 160 mm 160mm Abluft Ø 125 mm 125 oder 160 mm 160mm... -
Seite 23: Maße Und Abmessungen Ex Modell Mit Integrierten Warmwasserspeicher
Anschluss Kaltwasser Klemmring Ø 22 mm Anschluss Warmwasser Klemmring Ø 22 mm Zuluftregister Heizungsvorlauf Zuluftregister Aussengewinde DN15 Kondensatablauf Kondensatablauf PVC-Rohr M32x2 Außengewinde M42 x 2 EX35 /50 / 65 mit integierten Warmwasserspeicher Kondensatablauf. Heizungsrücklauf Heizungsvorlauf Anschluß für Zuluftregister Warmwasserausgang Kaltwassereingang... -
Seite 24: Maße Und Abmessungen Exl Modell Ohne Integrierten Warmwasserspeicher
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung 4.5 Maße und Abmessungen EX L Modell ohne integrierten Warmwasserspeicher Zuluftr egister Speichervorlauf Zuluftregister Konden sat- ablauf Speicher vorlauf Kondensatablauf Rohrdimensionen Heizungsvorlauf Rohr Ø 22 mm Heizungsrücklauf Rohr Ø 22 mm VL WW Anschluß Vorlauf Warmwassersp. -
Seite 25: Rohranschluß
Das Zuluftregister ist mit einem Thermostatventil ausgestattet. Die Zulufttemperatur wird nicht über 18°C geregelt. Das ComfortZone Zuluftregister T12 wird von den Abluftwärmepumpen EX 35 / EX 50 / EX 65 gesteuert. Das Zuluftregister T12 wird mit 15 mm Rohr zu der Wärmepumpe verbunden. Die Rücklaufleitung ist mit der Bezeichnung <Rücklauf>... -
Seite 26: Externes Mischerventil
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Warmwasseranschluss Fußbodenheizung Zirkulations pumpen anschluss Kaltwasseranschluss TE24 Temperaturfühler 4.13 Externes Mischerventil Es kann ein externer Mischer angeschlossen werden. Im Menü unter ”Wärmepumpeneinstellung” / ”WP Andere” / ”Externe Mischventil” kann diese Option auf Ja bzw. Nein eingestellt werden. -
Seite 27: Lüftungsanschlüsse
Abluftanschluss und dem Verteilerkasten angeschlossen werden. Dieser ist ebenfalls bei uns erhältlich. 5.2 Einjustierung des Luft Volumenstromes Für die EX35/EX50/EX65 wird über das Display die Drehzahl des Ventilators eingestellt. Das wird im Menüpunkt „Allgemeine Einstellungen / WP Einstellungen / Ventilator Einstellungen“ eingestellt. -
Seite 28: Elektroanschluß
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Elektroanschluß 6.1 Stromversorgung 3x400V Anschluss 400 V (3-Phasen+N+PE) an der Hauptsicherung / Hauptschalter. Die Phasenfolge (Rechtsdrehsinn) ist nicht erforderlich. Der Hauptschalter ist hinter der großen Frontklappe angebracht. Wenn die Schrauben gelöst werden, kann man die Abdeckung abnehmen und die Zuleitung anklemmen. -
Seite 29: Anschlussmöglichkeit 3X400V Oder 3X230 V
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung 6.2 Anschlussmöglichkeit 3x400V oder 3x230 V 3X400V Die Verbindung zwischen Sicherungsautomaten und Hauptplatine ist mit 3 X 400V angeschlossen. Anschluss 3 x 400 V 3 x 230V Bei einem Netz 3 x 230V ist wie rechts beschrieben zu verdrahten. -
Seite 30: Zubehör
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Zubehör 8.1 Raumfühler / Außenfühler Im Abluftbereich der Wärmepumpe ist ein Temperaturfühler installiert, der als Raumfühler benutzt werden kann. Wenn ein zusätzlicher Raumfühler (Referenzfühler) installiert werden soll, kann dies wie folgt durchgeführt werden. Der Raumfühler wird an den Klemmen 3 und 4 an der Klemmleiste X4 angeschlossen. -
Seite 31: Anschluß Zubehör
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung 8.3 Anschluß Zubehör Lüftersteuerung für Lüftungsgerät T12 wird eingestellt, wenn ein Zuluftgerät Comfortzone T12 installiert ist. Mit diesem Menüpunkt kann die Wärmepumpe, der Lüfter und das Zuluftgerät gemeinsam gesteuert werden. Anschluss der Klemme 1 und 2 Klemmleiste X 3. -
Seite 32: Extern Alarmausgang (Relais)
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung 8.4 Extern Alarmausgang (Relais) Der Alarmausgang kann beschaltet werden. An diesem Kontakt kann eine optisch, akustische oder ein GSM Modul angeschlossen werden. Im Normalzustand wenn keine Störung anliegt, ist NC und Com geschlossen. Max. Last 230V/2,0A 8.5 Zubehör... -
Seite 33: Inbetriebnahme
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Inbetriebnahme 9.1 Befüllen der Anlage Befüllen Sie die Anlage durch öffnen des Füllventil (2,3). Die Anlage muss mit entmineralisiertem Wasser nach VDI 2035 befüllt werden. Sodass es nicht zu dauerhaften Schäden an der Umwälzpumpe kommt. -
Seite 34: Entlüftung Des Warmwasserspeichers
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung 9.3 Entlüftung des Warmwasserspeichers Entlüftung des Warmwasserspeichers ist durch öffnen der Wasserarmatur an der Zapfstelle möglich. 9.4 Entleerung des Systems Schalten Sie die Stromversorgung Aus! Sperren Sie die Wasserversorgung (1)! Legen sie den Schlauch (2) in den Trichter für das Abwasser. -
Seite 35: Inbetriebnahme Des Systems
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung 10 Inbetriebnahme des Systems Damit im gesamten Gebäude in allen Räumen gleiche Temperaturen entstehen können, muss ein hydraulischer Abgleich stattfinden, wie unten beschrieben. 10.1 Einstellung der Fußbodenheizung Die Einstellung der einzelnen Kreise der Fußbodenheizung erfolgt über die Berechnung und den hydraulischen Abgleich. -
Seite 36: Betriebsart
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung 11.2 Betriebsart Im Menüp. „ Betriebsart“ können Sie wählen zwischen Außenfühler (Außen) und Raumfühler (Innen) oder Außenfühler & Raumfühler. Die beste Variante ist die Kombination Außenfühler & Raumfühler. Allgemeine Einstellungen Allgemeine Einstellungen Grundlegende Einstellungen Grundlegende Einstellungen 11.3... -
Seite 37: Tabelle Heizkurve
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Die Vorlauftemperatur der Heizung wird durch die Außentemperatur als Temperaturkurve gesteuert. Der Einstellbereich geht von Kurve 1 – Kurve 10. Bei der Kurve 1 haben Sie ein Heizsystem mit sehr niedrigen Temperaturen. Bei der Kurve 10 haben Sie ein Heizsystem mit sehr hohen Temperaturen. -
Seite 38: Photovoltaik
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung 11.8 Photovoltaik Wenn Sie eine thermische Solaranlage, eine Photovoltaikanlage oder eine andere externe Warmwasser Einstellungen WW Extra Nein Wärmequelle haben die Warmwasser bzw. in WW Einstellungen 50.0°C den Heizungsspeicher Wärme bringen. Im WW Hysterese 1,5°C WW Priorität... -
Seite 39: Umwälzpumpe Einstellen
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung 11.10 Umwälzpumpe einstellen Allgemeine Einstellungen „Erweiterte Einstellungen“/„Allgemeine Grundlegende Einstellungen Einstellungen“ (Knopf 5 Sekunden gedrückt HZG Heizungseinstellungen Andere Einstellungen halten)/ „Heizungseinstellungen“/“Andere HZG Umwälzpumpe 70 % Einstellungen“/ Umwälzpumpe ist voreingestellt, HZG Pumpe Stop bei 0W Nein HZG Pumpe Min bei 0W sollte bei voller Leistung eine Spreizung zwischen Vor und Rücklauf von 5 °C betragen. -
Seite 40: Start Der Anlage Und Installationskontrolle
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung 12 Start der Anlage und Installationskontrolle Wenn Sie die Installation abgeschlossen und alles kontrolliert haben, die Inbetriebnahme nach dem Protokoll auf der Rückseite des Handbuches durchführen. Das Protokoll bitte vollständig ausfüllen. 13 Kombination Wärmepumpe und Photovoltaik Bei einer Kombination von Wärmepumpe und... -
Seite 41: Vorraussetzungen Pv
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Auf „Sonnenkollektor“ drücken und Bei „Solar- EEV einstellen Panel-Synchr“ kann entschieden werden WW Externe Mischventil Sonnenkollektor Warmwasser oder HZG +WW Heizung und Solar-Panel-Synnchr Solar-Eingangsverst. 1140W / V Warmwasser. Max. Sol. Vorlauftemp. 55.0°C Sol.HZG Neustartverz 120 min 13.1... - Seite 42 ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung...
- Seite 43 ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung...
-
Seite 44: Fehlerbeseitgung
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung 14 Fehlerbeseitgung 14.1 Es wird keine Wärme zu der Fußbodenhzg. bzw. Heizkörpern gebracht obwohl der Kompressor läuft Ursache: Der Warmwasserspeicher (hat Vorrang) wird aufgeheizt. Nach Erreichen der programmierten Temperatur erfolgt Umschaltung auf Heizbetrieb. Maßnahme: Warten Sie bis der Speicher seine Temperatur erreicht hat. -
Seite 45: Alarm
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung 15 Alarm 15.1 Filteralarm - Der Luftfilter ist verdreckt. Er sollte mindestens alle 2 – 4 Monate Ursache: gereinigt werden. Während der Bauphase kann das auch nach einigen Wochen erforderlich sein. Maßnahmen: - Anlage ausschalten, Filter reinigen, nach spätestens einem Jahr sollte der Filter getauscht werden. -
Seite 46: Alarm Inverter
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung 15.5 Alarm Inverter Ursache: Der Alarm kann entweder durch eine Überlastung oder Störung des Kompressors oder Ausfall des Wechselrichters verursacht werden. Maßnahmen: Bei neuen Anlagen sind häufige Fehler: Luft im System, Kein genügend großer Durchfluss im Heizungssystem, oder der mindest Durchfluss nicht vorhanden. -
Seite 47: Alarm - Sensor
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung 15.8 Alarm - Sensor Ursache: - Dies bedeutet: dass ein Sensor nicht funktioniert. Maßnahmen: - Überprüfen Sie die Leitungen auf Funktion - Stellen Sie sicher das die Kabel richtig angeschlossen sind. - Stellen Sie sicher, dass die Steckverbindungen richtig gesteckt sind. -
Seite 48: Heizung Max. Alarm
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung 15.12 Heizung max. Alarm Ursache: - Der Grenzwert für die maximale Vorlauftemperatur ist überschritten. (Normaleinstellung Vorlauftemperatur + 5 K) Wahrscheinlich kein genügend großer Durchfluss. Maßnahemen: - Kontrollieren Sie die Heizkreislauf Durchfluss und den Mindestdurchfluss. Es muss immer ein Mindestdurchfluss gegeben sein. -
Seite 49: Inverter Verbindungsfehler
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung 15.17 Inverter Verbindungsfehler Ursache: - falsche Parameter. Maßnahmen: - Überprüfen Sie Parameter für diese Funktion im Menü Erweiterte Einstellungen / Hardware Einstellungen / Anzeige- Einstellungen / Wechselrichter / Lesen Alarm-Code / Dieser Parameter sollte auf Nein stehen. -
Seite 50: Ventilatordiagramm
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung 16 Ventilatordiagramm Ventilatordiagramm EX 65 Fläktdiagram EX65 100% 30,0 40,0 50,0 60,0 70,0 80,0 90,0 100,0 110,0 Ventilatordiagramm EX 50 Fläktdiagram EX50 100% 20,0 30,0 40,0 50,0 60,0 70,0 80,0 90,0 Fläktdiagram EX35 Ventilatordiagramm EX 35... -
Seite 51: Umwälzpumpendiagramm
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung 17 Umwälzpumpendiagramm Umwälzpumpe EX 35/50/65 Diagram cirkulationspump EX35/50/65 Druck (KPa) 100% Volumenstrom (m³/h) Flöde (m3/h) -
Seite 52: Systemübersicht Ex35/Ex50/Ex65
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung 18 Systemübersicht EX35/EX50/EX65 Steuereinheit 1a Raumtemperatur Intern TE 3 Wärmepumpen 1b Raumtemperatur Exern TE 3 modul 2 Warmwassertemperatur TE 24 3 Rücklauftemperatur TE 2 4 Fortlufttemperatur TE 4 5 Außentemperatur TE 0 6 Vorlauftemperatur TE 1 7 Verdampfereing. -
Seite 53: Elektro Übersichtsschaltplan Ex35/Ex50/Ex65
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung 19 Elektro Übersichtsschaltplan EX35/EX50/EX65 Wärmepumpenbox Warmwasserfühler 5 - 6 Elektronisches Inverterbox Expansionsventil Raumfühler 3 - 4 Hochdruckpressostat Außenfühler 1 - 2 Niederdruckpressostat Fortluftfühler Verdampfereing. fühler Ventilator Heißgasfühler Abluftfühler EEV Platine Vorlauffühler: 1 - 2 Rücklauffühler: 3 - 4 Kondens. - Seite 54 ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung TE 24 Warmwasserfühler 5-6 TE 3 Ext. Raumfühler TE 0 Außenfühler TE 1 Vorlauffühler 1-2 TE2 Rücklauffühler 3-4 TE 5 Kondesator Ausg. Fühler 5-6...
-
Seite 55: Anschlussschema Steuerung
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung 20 Anschlussschema Steuerung F1 = Zuluftregister (4,0Amp, 5x20 mm) F2 = Ventilator (4,0Amp, 5x20 mm) F3 = Umwälzpumpe (4,0Amp, 5x20 mm) F4 = Wechselventil (4,0Amp, 5x20 mm) F5 = Transformator (160mA, 5x20 mm) F6 = Transformator (1,25Amp, 5x20 mm) M1 = Fühler zur Wärmepumpenbox... -
Seite 56: Komponenten
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung 21 Komponenten... - Seite 57 2385 Rücklauffühler TE2 1104 Fühler Ablufttemperatur TE3 1104 Warmwasserfühler 1824 Kompressor 1868 Steuer u. Regeleinheit 1873 Ventilator 1854 Sicherungsautomaten 1967 Inverter Vox EX35/50 1878 Druckausdehnungsgefäß 2097 Inverter Box EX65 2230 Umwälzpumpe 1576 Entleerungsventil 1240 Füllventil 1892 Mischventil Warmwasser 1543 Schnellentlüfter...
-
Seite 58: Energieplakette
ComfortZone EX35/EX50/EX65 Installation- & Serviceinstruktion 22 Energieplakette Nach Angaben der EU-Kommision delegierten Verordnungen Nr. 811/2013 und 518/2014. -
Seite 59: Technische Daten
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung 23 Technische Daten ComfortZone EX35 EX50 EX65 Wärmepumpenleistung P ab/zu bei 3,5/1,1 kW 4,8/1,6 kW 6,2/2,1 kW 50°C Vorlauftemperatur Wärmepumpenleistung P ab/zu bei 3,3/0,9 kW 4,6/1,4 kW 6,0/1,8 kW 35°C Vorlauftemperatur Maximale Heizleistung 9,5 kW... -
Seite 60: Transport Auf Der Baustelle
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung 24 Transport auf der Baustelle Für den Transport kann es Sinn machen, die Wärmepumpe zu trennen. Das Gerät ist sehr kopflastig. Mit wenigen Handgriffen und lösen von Schrauben, lässt sich die EX 35 / EX50 / EX 65 in 2 Teile trennen. Das erleichtert den Transport zum Aufstellungsraum sehr. - Seite 61 ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung 6.) Elektrische Steckverbindungen zwischen Wärmepumpenbox und Unterteil trennen 7.) Hydraulische Steckverbindungen trennen 8.) Kondensatschlauch lösen Hiernach kann das Oberteil (Wärmepumpenbox) abgehoben und getrennt transportiert werden.
-
Seite 62: Inbetriebnahmeprotokoll
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung 25 Inbetriebnahmeprotokoll Pollmann Technik mit System Inbetriebnahmeprotokoll Comfortzone Abluftwärmepumpe BV Name Inst. Name Adresse Adresse Seriennummer Wärmep.: Telefon: Geschoss: Wohnung: 1.) Kontrollieren Sie, dass das System ausgespült und/oder ein Schmutzfilter installiert w orden ist. 2.) Kontrollieren Sie, dass der Warmw asserspeicher gefüllt und entlüftet ist gemäß den Anw eisungen im Handbuch. -
Seite 63: Unterweisung Und Erklärung Für Den Betreiber Der Anlage Comfortzone Ex
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Unterweisung und Erklärung für den Betreiber der Anlage Comfortzone EX 35/50/65 (dies betrifft Vermieter, Mieter oder Bauherren ) Es dürfen keine Einstellungen an den Abluftventilen in den Feuchträumen verändert werden. Zu Reinigungszwecken dürfen die Abluftventile herausgeschraubt werden. Die Ventile sind mit einer Kontermutter gesichert, so daß...
