ComfortZone EX35/EX50/EX65

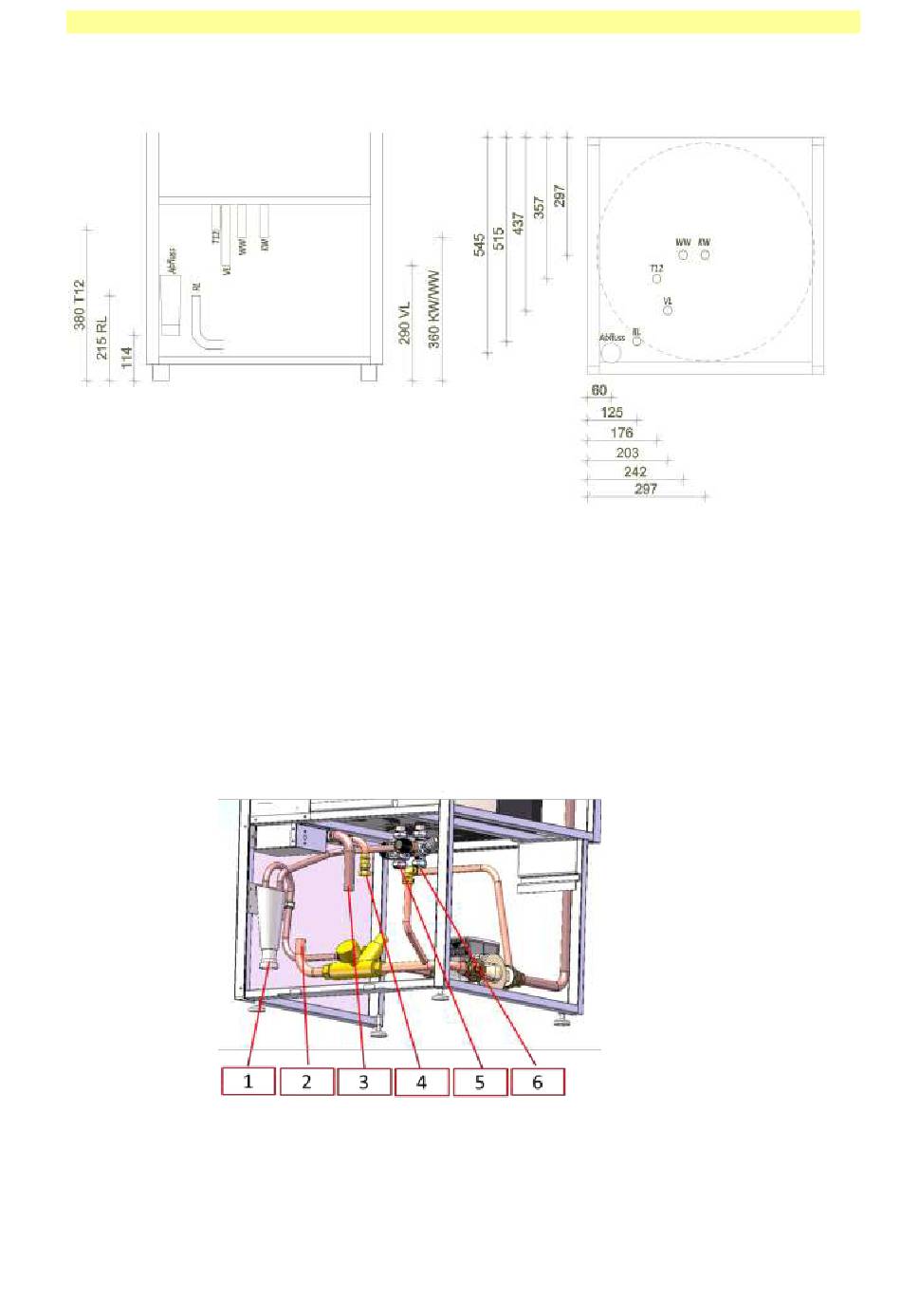

4.4 Maße und Abmessungen EX Modell mit integrierten
Warmwasserspeicher
VL
RL
KW
WW
Zuluftregister
Kondensatablauf
EX35 /50 / 65 mit integierten Warmwasserspeicher
1.
2.
3.
4.
5.
6.
Rohrdimensionen
Vorlauf Heizung
Rücklauf Heizung
Anschluss Kaltwasser
Anschluss Warmwasser
Heizungsvorlauf Zuluftregister
Kondensatablauf
Kondensatablauf.
Heizungsrücklauf
Heizungsvorlauf
Anschluß für Zuluftregister
Warmwasserausgang
Kaltwassereingang
Montage und Bedienungsanleitung
23
Rohr Ø 22 mm
Rohr Ø 22 mm
Klemmring Ø 22 mm
Klemmring Ø 22 mm
Aussengewinde DN15
PVC-Rohr M32x2
Außengewinde M42 x 2
