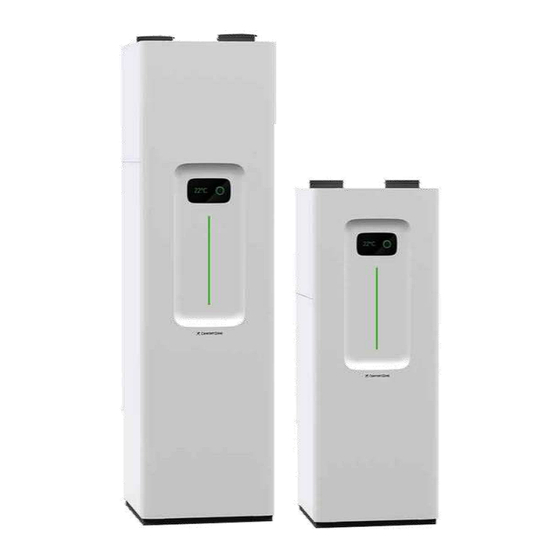

ComfortZone EX35 Montage- Und Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für EX35:
- Montage- und bedienungsanleitung (54 Seiten) ,
- Montage- und bedienungsanleitung (63 Seiten)
Verwandte Anleitungen für ComfortZone EX35
Inhaltszusammenfassung für ComfortZone EX35
- Seite 1 Montage und Bedienungsanleitung EX35 – EX50 – EX65 2019-12-19 Fr.o.m SN-19xx…..…………… (fr.o.m. SW 2.0) Ver I...
-
Seite 2: Inhaltsverzeichnis
Abmessungen und Dimensionen Inhaltsverzeichnis Rohrverbindung EX35 / 50/65 mit integrieten Warmwasserspeicher..21 Abmessungen und Dimensionen Vorwort ..............5 Rohrverbindung ohne integrierten Warmwasserspeicher......22 Display und Regler der Steuereinheit ... 6 Abmessungen und Dimensionen Einstellungen für den Betrieb ......7 Rohrverbindung EX35C/50C. - Seite 3 Pumpendiagramm ........61 Schlechte Warmwasserkapazität..51 Die Wärmepumpe ist komplett Ventilatordiagramm ........62 ausgeschaltet und läuft nicht an..52 Systemübersicht EX35 / 50 / 65 ....63 Überhitzungsschutz kann nicht zurückgesetzt werden......52 Systemübersicht EX35C / 50C ....64...
- Seite 4 Elektroschema EX 35 / 50 / 65 ... 65 Elektroschema EX 35C / 50C ..... 66 Elektroschema EX 35C / 50C ..... 67 Übersicht der Steckverbindungen Controllerkarte ..........68 Anschluß Zusatzheizsstab ....68 CE- Kennzeichnung ........72 Energieplakette ........... 73 Technische Daten ........
-
Seite 5: Vorwort
ComfortZone EX35/EX50/EX65 Montage- und Bedienungsanleitung Vorwort Vielen Dank, dass Sie sich für eine ComfortZone Wärmepumpe entschieden haben. Bewahren Sie die Betriebsanleitung in unmittelbarer Nähe der Wärmepumpe auf, denn es kann ein wichtiges Dokument für den Notfall sein. ComfortZone - Wärmepumpen sind für eine lange Laufzeit entwickelt worden, und können auch bei niedrigen Außentemperaturen die... -
Seite 6: Display Und Regler Der Steuereinheit
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Display und Regler der Steuereinheit Mit dem Regler können sämtliche Parameter der Wärmepumpe eingestellt werden. Mit dem Dreh Druckknopf kann die Heizungs- und Warmwassertemperatur schnell und einfach eingestellt werden. Raumtemperatur Ventilator Extra Temperatur / Zeit... -
Seite 7: Einstellungen Für Den Betrieb
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Einstellungen für den Betrieb Display Nach einer gewissen Zeit wird das Display mit der letzten Einstellung ausgeschaltet und es wird die Raumtemperatur bzw. die Ablufttemperatur angezeigt. Sobald Sie den Drehknopf drücken oder drehen gelangen Sie wieder in das Menü. -
Seite 8: Innentemperatur
Das Problem ist installationstechnisch bedingt. Wenden Sie sich an Ihren Installateur. Temperaturregelung Einstellung. Die ComfortZone EX35-50-65 kann die Innentemperatur mit verschiedenen Steuerungsmethoden Außen & Innen, Außen oder Innen regeln. Die Werkseinstellung ist Außen & Innen. Gehen Sie zu "Erweiterte Einstellungen " / "Heizungseinstellungen" und lesen Sie welche Kontollmethode Sie haben: Betriebsart Außen &... -
Seite 9: Betriebsart Außen & Innen (Werkseinstellung)
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Betriebsart Innen Betriebsart Außen & Innen (Werkseinstellung). Bedeutet, dass die Außentemperatur die Heizkurve steuert, (wie warm das Heizungswasser im Haus sein soll). In diesem Fall wirkt die Innentemperatur als Temperaturkorrektur.Wenn die Vorlauftemperatur die gewünschte Innentemperatur nicht erreicht, gleicht die Innentemperatur dies aus, indem die Vorlauftemperatur angepasst wird. -
Seite 10: Kontrollmethode Außen
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Feineinstellung der Wärme mit der Steuerungsmethode außen oder außen & innen. Wenn die Heizkurve richtig eingestellt ist, kann es sein, dass es sich bei bestimmten Außentemperaturen in Innenräumen kalt anfühlt. Um dieses Problem zu beheben, gehen Sie zu Temperatur / Zeit und wählen Sie... -
Seite 11: Kontrollmethode Innen
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Kontrollmethode innen. Bedeutet, dass die Wärmepumpe von Ihrer Innentemperatur gesteuert wird. Sie stellen die gewünschte Innentemperatur ein und die Wärmepumpe sorgt dafür, dass diese Temperatur erreicht wird. Bei der Innen-Methode wird die Raumtemperatur ausschließlich von der Innentemperatur gesteuert. -
Seite 12: Warmwassertemperatur
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Warmwassertemperatur Zurück Stellen Sie die gewünschte Temperatur im Warmwasserspeicher ein. Eine höhere Temperatur im Tank führt zu einer höheren Warmwasserkapazität, erhöht jedoch den Stromverbrauch Warmwassertemperatur begrenzen Die Modelle mit eingebautem Tank verfügen außerdem über ein Mischventil zur Begrenzung der Warmwassertemperatur. -
Seite 13: Min. Rücklauftemperatur / Vorlauftemperatur
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Min. Rücklauftemperatur / Vorlauftemperatur zurück 10° Mit dieser Einstellung können Sie eine Grundwärme einstellen die normalerweise bei einer Fußbodenheizung auf 10°C heruntergestellt wird. Diese Einstellung wird benötigt, wenn z.B. ein Keller ständig beheizt werden soll. -
Seite 14: Lüftersteuerung Und Timer
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Lüftersteuerung und Timer. Die Lüftergeschwindigkeit kann auf Niedrig, Normal, Hoch und Timer eingestellt werden. Es sollte allerdings nicht ohne Timer auf eine andere Lüfterstufe gestellt werden z.B. auf niedrig das es dann zu einer Störung kommen kann. -
Seite 15: Smart Control Warmwasser
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Smart control Warmwasser Um den Energieverbrauch bei der Warmwasserbereitung zu senken, kann die Smart Control-Funktion verwendet werden. Gehen Sie zu "Erweiterte Einstellungen" / "Allgemeine Einstellungen" / "Warmwassereinstellungen" / " Smart Control" / "Smart Lernen" / "Ein". -
Seite 16: Wartungsarbeiten
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Wartungsarbeiten Hauptschalter / Hauptsicherung Der Leistungsschalter fungiert als Hauptschalter. Der Leistungsschalter befindet sich rechts hinter der Frontplatte. Normalerweise sollte der Leistungsschalter nicht ausgeschaltet werden. Wenn die Abluftwärmepumpe in Betrieb ist und die Hauptstromversorgung eingeschaltet ist, die grüne LED-Diode an der Frontplatte im... -
Seite 17: Filteralarm Zurücksetzen
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Der Filter lässt sich am einfachsten mit einem leistungsstarken Staubsauger reinigen. Wir empfehlen, mindestens einmal im Jahr einen neuen Filter zu verwenden. Im Zusammenhang mit dem Wechseln / Reinigen des Luftfilters muss auch der Systemdruck gemäß Abschnitt 3.4 „Überprüfen des Systemdrucks“ durchgeführt werden. -
Seite 18: Kontrolle Systemdruck
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Kontrolle Systemdruck Der Systemdruck muss überprüft und das Wassersystem muss von Zeit zu Zeit aufgefüllt werden, da die Lufteinschlüsse, die sich anfangs im System befanden, herumtransportiert und nach und nach geleert werden. In den ersten Tagen nach der Installation sollte der Druck täglich überprüft werden. -
Seite 19: Produktgarantie
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Produktgarantie Umfang der Produktgarantie. Die Produktgarantie gilt für Material- und Herstellungsfehler des Produkts, die innerhalb der Garantiezeit auftreten, mit den unten angegebenen Bedingungen und Einschränkungen.Der Kaufbeleg gilt als Garantieteil.Die Garantie gilt in Schweden. Produktgarantie Die Produktgarantiezeit beträgt zwei Jahre. -
Seite 20: Installation
Montage und Bedienungsanleitung Installation Transport und Handhabung. Die ComfortZone EX35 / EX50 / EX65 sollte immer aufrecht transportiert werden. Lagerung und Aufbewahrung sollten immer in einem trockenen und frostfreien Raum erfolgen. Die Wärmepumpe enthält Kältemittel und sollte daher mit größter Sorgfalt behandelt werden, um das Risiko von Leckagen zu minimieren. -
Seite 21: Rohranschlüsse
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Rohranschlüsse Abmessungen und Dimensionen Rohrverbindung EX35 / 50/65 mit integrieten Warmwasserspeicher. Rohrdimensionen Vorlauf Heizungswasser Rohr Ø 22 mm Rücklauf Heizungswasser Rohr Ø 22 mm Kaltwasser Anschluss Kaltwasser Klemmring Ø 22 mm Warmwasser Anschluss Warmwasser Klemmring Ø 22 mm ½”... -
Seite 22: Abmessungen Und Dimensionen Rohrverbindung Ohne Integrierten Warmwasserspeicher
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Abmessungen und Dimensionen Rohrverbindung ohne integrierten Warmwasserspeicher. Rohrdimensionen Vorlauf Heizungswasser Rohr Ø 22 mm Rücklauf Heizungswasser Rohr Ø 22 mm VL Warmwasser Warmwasserboiler Rohr Ø 22 mm ½” Gewinde mit Kappe Zuluftregister Anschluss Zuluftregister, ohne T12 nicht notwendig. -
Seite 23: Abmessungen Und Dimensionen Rohrverbindung Ex35C/50C
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Abmessungen und Dimensionen Rohrverbindung EX35C/50C. Rohrdimensionen Vorlauf Heizungswasser Rohr Ø 22 mm Rücklauf Rücklauf Heizungswasser Rohr Ø 22 mm Kalt/Warmwasser Anschlüsse Kalt/Warmwasser Klemmring Ø 22 mm Zuluftregister T15 Anschluss Zuluftregister T15 Rohr Ø 15mm PVC-Trichter 5/4”... -
Seite 24: Allgemeines Zum Rohranschluss
Wird das Zuluftregister nicht verwendet, sollte der Anschluss <Zuluftversorgung> unberührt bleiben.. Anschluss mit Zuluftregister Der EX35 / EX50 / EX65 verfügt über einen separaten Anschluss für Zuluftgeräte, um die Zirkulation unabhängig von der Stellung des Schaltventils zu gewährleisten. Das Zuluftgerät ist mit einem Thermostatventil ausgestattet sein, das die... -
Seite 25: Mindest Durchfluss
Mindest Durchfluss Der Wasserdurchsatz der Wärmepumpe muss bei voller Wärmeleistung mindestens 6 l / min (EX35), 8 l / min (EX50) und 10 l / min (EX65) betragen. Ein Mindestdurchfluss von 3 l / min muss immer gewährleistet sein. Wenn der Zirkulationswasserfluss nicht wie oben beschrieben gewährleistet werden kann, muss ein Überströmventil oder ein druckgesteuerter Bypass am Heizkreislauf... -
Seite 26: Anschluss Eines Extra Warmwassertanks Hohes Modell
An die Wärmepumpe kann ein zusätzlicher Warmwasserspeicher mit Durchlauferhitzer oder Speicher ohne eigene elektrische Heizung angeschlossen werden, um die Gesamtwarmwasserkapazität zu erhöhen. EX35/50/65 hohes Modell. Entfernen Sie die Rücklaufleitung (A) vom T-Verbinder. Schließen Sie den Rücklauf (blau) vom Warmwasserspeicher, Buchse 1, mit 22 mm-Rohren an... -
Seite 27: Anschluß Der Exl Modelle Mit Externen Warmwasserspeicher
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Anschluß der EXL Modelle mit externen Warmwasserspeicher EX35L / 50L / 65L. Die zur fachgerechten Montage benötigten Absperr- und Sicherheitseinrichtungen sind nicht eingezeichnet Warmwasseranschluss Fußbodenheizung Zirkulations pumpen anschluss Kaltwasseranschluss Sensor TE24 (6) ist in der Tauchleitung des Warmwasserspeichers montiert. Der Sensor ist ordnungsgemäß... -
Seite 28: Lüftungsanschluss
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Lüftungsanschluss Abmessungen und Dimensionen Lüftungsanschluss Lüftungsanschluss Dimensionen Fortluft Abluft EX35 EX50 EX65 EX35-C EX50-C Fortluft Ø 125 mm 125 eller 160 mm 160 mm 160 mm 160 mm Abluft Ø 125 mm 125 eller 160 mm... -
Seite 29: Einjustierung Des Luft Volumenstromes
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Einjustierung des Luft Volumenstromes Für die EX35/EX50/EX65 wird über das Display die Drehzahl des Ventilators eingestellt. Das wird im Menüpunkt „Allgemeine Einstellungen / WP Einstellungen / Ventilator Einstellungen“ eingestellt. Die Größe des Luft Volumenstroms wird anhand der Volumenstromberechnung durchgeführt. -
Seite 30: Anschlussschema Comfortzone Exc Mit T15
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Anschlussschema Comfortzone EXC mit T15... -
Seite 31: Elektrischer Anschluss
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Elektrischer Anschluss Spannungsversorgung 3x400V Verbinden Sie 400 V (3-phasig + N + PE) mit dem Hauptschalter / der Hauptsicherung.Die Wärmepumpe ist unabhängig von der Phasenfolge. Der Hauptschalter / die Hauptsicherung befindet sich hinter der großen Vordertür. -
Seite 32: Anschlussalternative 3X400V Oder 3X230 V
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Anschlussalternative 3x400V oder 3x230 V 3X400V Standard Anschluss / Fabrik-Verbindung. Die Verbindungen zwischen Hauptschalter / Hauptsicherung und Leiterplatte werden mit 3x400V Spannung versorgt. 3x400V+N+PE Leveranskoppling 3x400V Anschluss 3 x 400 V 3x230V (Norwegen Verbindung) Schalten Sie zuerst die Verbindungen... -
Seite 33: Anschluss T15
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Anschluss T15 Bei der Installation von EX-C muss auch ein ZuluftregisterT15 installiert und an die Wärmepumpe angeschlossen werden (siehe Abbildung unten). -
Seite 34: Elektronische Opferanode
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Elektronische Opferanode. Eine elektronische Opferanode ist im Tank montiert.. Funktionsprüfungen können durchgeführt werden, indem die Frontplatte des Controllers gelöst und überprüft wird, ob die grüne Lampe in der Platte (siehe schwarzer Pfeil) grün leuchtet. Die LED leuchtet nur, wenn der Tank mit Wasser gefüllt ist... -
Seite 35: Zubehör / Extraausstattung
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Zubehör / Extraausstattung Temperaturfühler in der Wärmepumpe und extern Der Temperaturfühler der Wärmepumpe für die Innentemperatur ist bereits angeschlossen und fest im Abluftkanal der Wärmepumpe montiert. Externe Raumfühler für die Innentemperatur können montiert werden. Sie werden an die Steuerplatine an Klemmenblock X4, Klemmen 3 und 4 angeschlossen. -
Seite 36: Anschluss Vom T12/T15
Anschluss vom T12/T15 Die Lüftersteuerung fü das Lüftungsgerät T12/T15 wird eingestellt, wenn ein Zuluftregister Comfortzone T12/T15 installiert ist. Mit diesem Menüpunkt kann die Wärmepumpe, der Lüfter und das Zuluftgerät gemeinsam gesteuert werden. Anschluss der Klemme 1 und 2 Klemmleiste X 3. -
Seite 37: Externer Alarmausgag (Relais)
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Externer Alarmausgag (Relais) Der Alarmausgang kann beschaltet werden. An diesem Kontakt kann eine optisch, akustische oder ein GSM Modul angeschlossen werden. Im Normalzustand wenn keine Störung anliegt, ist NC und Com geschlossen. Max. Last 230V/2,0A Externes Mischventil (siehe 13.14.) -
Seite 38: Filter
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Innenschalter für Gebläse. Ein Innenschalter für den Lüfter ist als Zubehör für die Wandmontage erhältlich. Hier regeln Sie die Lüfterdrehzahl zwischen LOW - NORMAL - BOOST. Von dieser Box aus werden Innensensoren gesteuert, die die Innentemperatur regeln (in Regelungsmethode IN). -
Seite 39: Inbetriebnahme
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Inbetriebnahme System befüllen. Befüllen Sie die Anlage durch öffnen des Füllventil (2,3). Die Anlage muss mit entmineralisiertem Wasser nach VDI 2035 befüllt werden. Sodass es nicht zu dauerhaften Schäden an der Umwälzpumpe kommt. Die Wärmepumpe ist mit einem automatischen Entlüfter ausgestattet. -
Seite 40: Warmwasserspeicher Entlüften
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Warmwasserspeicher entlüften Die Entlüftung vom Leitungswassersystem erfolgt automatisch durch Öffnen eines Warmwasserhahns im Haus. Anlage entleeren Beim Entleeren der Anlage muss der Hauptschalter immer ausgeschaltet sein. Warmwasserspeicher entleeren Zulaufendes Wasser schließen (1). Schlauch (2) lösen und an seinem Ende zum Bodenablauf führen. -
Seite 41: Inbetriebnahme Des Systems
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Inbetriebnahme des Systems Damit im gesamten Gebäude in allen Räumen gleiche Temperaturen entstehen können, muss ein hydraulischer Abgleich stattfinden, wie unten beschrieben. Einstelllung der Fußbodenheizung Die Einstellung der einzelnen Kreise der Fußbodenheizung erfolgt über die Berechnung und den hydraulischen Abgleich. -
Seite 42: Alternative: Fußboden Oder Heizkörper
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Um ins Installationsmenü zu gelangen, wählen Sie "Allgemeine Einstellungen", drücken und halten Sie den Knopf, für ca. 5 Sekunden bis ein erweitertes Untermenü erscheint. Alternative: Fußboden oder Heizkörper. Hier wählen Sie die gewünschte Heizungsart. Betriebsart Außentemperaturregelung Bei der Außenfühlerregelung (Außen) wird an Hand... -
Seite 43: 2Te Heizkurve
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung 2te Heizkurve Bei unterschiedlichen Heizungssystemen z. B. Heizkörper und Fußbodenheizung besteht die Möglichkeit 2 unterschiedliche Heizkurven einzustellen. Im Menüpunkt „ HZG 2 Heizkreise“ von Nein auf Ja einstellen. HZG Betriebsart Außen & Innen. Heizkurveneinstellung Heizkurve 2 – 5 bei Fußbodenheizung Heizkurve 6 –... -
Seite 44: Aufnahmeleistung Begrenzen
überspringen kann.. Die Funktion bewirkt, dass die Steuerkarte eine bestimmte Frequenz (Hz) +/- 2,0 Hz (EX50 und EX65) und. +/- 1,5 Hz (EX35) überspringt. Beispiel: Es wird eine störende Frequenz im Bereich von 43 Hz wahrgenommen. Jetzt stellt man einen Block auf 43.0Hz ein. -
Seite 45: Kompressor Maximal Frequenzen
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Kompressor Maximal Frequenzen Bei geringerem Luftstrom sollte die maximale Leistung des Kompressors reduziert werden, um den niedrigsten Geräuschpegel und eine gleichmäßigere Leistung zu erzielen. Volumenstrom Frequenzen Frequenzen EX50 Frequenzen EX65 m3/h EX35 (Hz) (Hz) (Hz) -
Seite 46: Zweiter Heizkreis
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Gehen Sie zu "Erweiterte Einstellungen" / "Allgemeine Einstellungen" und halten Sie die Taste 5 Sekunden lang gedrückt. Weiter mit "Warmwassereinstellungen" / "HV-Überhitzungsgrenze" Wert ist einstellbar 0-110 ° C, Standardwert 73 ° C. Der Parameter wird auf einen Wert eingestellt, der 3-5 ° C höher ist als die höchste im Wassertank erreichbare Temperatur. - Seite 47 ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Einstellung 2te Heizkurve Gehen Sie zu "Erweiterte Einstellungen" / "Allgemeine Einstellungen" und halten Sie die Taste 5 Sekunden lang gedrückt. Weiter mit "Heizungseinstellungen" / "2-Heizkreis": Ändern Sie von auf Nein auf Ja. Zum Festlegen geeigneter Werte gehen Sie zu:...
-
Seite 48: Steuerung Des Externen Mischers
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Steuerung des externen Mischers Ein externes Mischer kann gesteuert werden, wenn ein zusätzlicher Speicher mit einer externen Wärmequelle verwendet wird. Dies kann ein Solarkollektorsystem, ein Ofen oder eine andere Wärmequelle sein. Gehen Sie zu "Erweiterte Einstellungen" / "Allgemeine Einstellungen"... -
Seite 49: Voraussetzung Pv
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Voraussetzung PV Für diese Kombination sind einige Voraussetzungen notwendig. Wir benötigen von der Photovoltaik Anlage ein Ausgangssignal 0 – 10 V abhängig von der Leistung. Bei der Einstellung haben wir 1000 W / V. Das bedeutet gibt die PV Anlage 1V (1000W) am Ausgang ab, würde die Wärmepumpe mit einer... -
Seite 50: Zeichnung Photovoltaik
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Zeichnung Photovoltaik... -
Seite 51: Fehlerbehebung
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Fehlerbehebung Es kommt keine Wärme an ( Heizung) obwohl der Kompressor läuft Ursache: Der Warmwasserspeicher (hat Vorrang) wird aufgeheizt. Nach Erreichen der programmierten Temperatur erfolgt Umschaltung auf Heizbetrieb Behebung: - Warten Sie, bis die Wärme auf das Heizungssystem übertragen wird. -
Seite 52: Die Wärmepumpe Ist Komplett Ausgeschaltet Und Läuft Nicht An
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung - Wenn sich der Wert spontan auf mehr als 10 ° C geändert hat, sollte der Parameter "Extra WWasser" von 70 ° C auf 60 ° C geändert werden. Gehen Sie zu: "Erweiterte Einstellungen / Warmwassereinstellungen / WW Extra Einstellungen. -
Seite 53: Alarm
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Alarm Filterwechsel Alarm Ursache: Der Luftfilter ist verdreckt. Er sollte mindestens alle 3 Monate gereinigt werden. Während der Bauphase kann das auch nach einigen Wochen erforderlich sein..Nach 90 Tagen kommt automatisch die Aufforderung zum Filterwechsel bzw. reinigen Behebung: Anlage ausschalten, Filter reinigen, nach spätestens einem Jahr... -
Seite 54: Niederdruck 1 Alarm
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung füllen Sie den Warmwasserboiler. elektrische Leitungen zum Pressostat kontrollieren Niederdruck 1 Alarm Verdampfungstemperatur unter – 23°C vom Sensor T6 Ursache: gemessen Behebung: - Überprüfen Sie, ob der Filter verschmutzt oder verstopft ist. - Wenn der Filter älter als 1 Jahr ist, muss der Filter ausgetauscht werden. -
Seite 55: Inverter Alarm (0) Der Inverter Hat Einen Alarm Festgestellt
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung nimmt die Temperaturdifferenz mit zunehmender Ventilposition ab. Nach fünf Minuten Betrieb sollte der Wert der Temperaturdifferenz nicht mehr als +/- 10 K von der berechneten Einstellung abweichen. Quittieren Sie den Alarm. Wenn dies nicht bestätigt werden kann,.überprüfen Sie den Elektrischen Kreis, indem Sie den... -
Seite 56: Sensorfehler Te0-Te24
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Stellen Sie Warmwasser auf Ja und Nein und prüfen Sie, ob das Umschaltventil seine Position ändert. Das rote Anzeigekreuz sollte bei jedem Wechsel um etwa 60° drehen Wenn das Schaltventil nicht auf diese Weise gesteuert... -
Seite 57: Heizung Überhitzungsalarm
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Behebung: - Überprüfen Sie alle Signalkabel und die Steckverbindung zum Trennen der Wärmepumpe. Heizung Überhitzungsalarm Ursache: Die eingestellte Alarmgrenze für die maximale Vorlauftemperatur (TE1) ist überschritten. (= Max Vorlauftemperatur +5 K.) Vermutlich wegen mangelndem Durchfluss. Dies kann auch daran liegen, dass die Ventile im Heizkreislauf nicht in Ordnung sind, zu klein sind oder Umwälzpumpen nicht funktionieren. -
Seite 58: Verbindungsfehler Inverter
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Verbindungsfehler Inverter Ursache: - Falscher Parameter. Behebung: - Überprüfen Sie, ob der Parameter für diese Funktion im Menü Erweiterte Einstellungen / "Allgemeine Einstellungen" die Taste 5 Sekunden lang gedrückt hält. Fahren Sie fort mit Hardwareeinstellungen / Anzeigeeinstellungen / Inverter / Alarmcode lesen / Dieser Parameter sollte auf Nein gesetzt werden. -
Seite 59: Eev Min Time Out
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung EEV Min Time Out Der frühere Parameter EEV min pos timeout, der in SW 1.6 festgelegt und in SW 1.7 ein einstellbarer Parameter war, ist jetzt ein selbsteinstellender Parameter. Der Wert wurde automatisch angepasst, um "Niederdruck2-Alarm" zu vermeiden, wenn der Wert zu niedrig ist, und "EEV my pos timeout", wenn der Wert zu hoch ist. -
Seite 60: Falscher Steuerungstyp / Version
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Falscher Steuerungstyp / Version Der Text wird oben auf dem Display vor einem roten Hintergrund angezeigt. Der Alarmsummer piept ununterbrochen und kann in diesem Modus nicht ausgeschaltet werden. "Falsche Steuerungsart / -version" ist kein gewöhnlicher Alarm. Die Meldung zeigt an, dass die Software auf der Steuerkarte nicht mit der Software auf der Anzeigeeinheit kompatibel ist. -
Seite 61: Pumpendiagramm
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Pumpendiagramm Diagram cirkulationspump EX35/50/65 100% Flöde (m3/h) -
Seite 62: Ventilatordiagramm
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Ventilatordiagramm Fläktdiagram EX65 100% 30,0 40,0 50,0 60,0 70,0 80,0 90,0 100,0 110,0 Fläktdiagram EX50 100% 20,0 30,0 40,0 50,0 60,0 70,0 80,0 90,0 Fläktdiagram EX35 100% 20,0 25,0 30,0 35,0 40,0 45,0 50,0 55,0... -
Seite 63: Systemübersicht Ex35 / 50 / 65
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Systemübersicht EX35 / 50 / 65... -
Seite 64: Systemübersicht Ex35C / 50C
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Systemübersicht EX35C / 50C... -
Seite 65: Elektroschema Ex 35 / 50 / 65
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Elektroschema EX 35 / 50 / 65... -
Seite 66: Elektroschema Ex 35C / 50C
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Elektroschema EX 35C / 50C... -
Seite 67: Elektroschema Ex 35C / 50C
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Elektroschema EX 35C / 50C Bei der Cool Version ist in der Wärmepumpe ein zusätzliches Wechselventil und Magnetventil eingebaut. Magnetven 1 2 3 4 5 Umschaltventi Anschluss Kühlung... -
Seite 68: Übersicht Der Steckverbindungen Controllerkarte
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Übersicht der Steckverbindungen Controllerkarte F1 = Wechselventil (4,0Amp, 5x20 mm) F2 = Umwälzpumpe (4,0Amp, 5x20 mm) F3 = Ventilator (4,0Amp, 5x20 mm) F4 = Zuluftregister (4,0Amp, 5x20 mm) F5 = Transformator primär (160mA, 5x20 mm) F6 = Transformator sekundär (1,6Amp, 5x20 mm) - Seite 69 ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung 1104 Abluftfühler 1824 Kompressor 1821 Niederdruckpressostat 1873 Ventilator 1280 Filter Kältemittelsammler 1967 Inverter Vox EX35/50 1871 Expansionsventil, Ventil 2097 Inverter Box EX65 1896 Expansionsventil, Motor 2750 Zwei Wege Kältemittelfilter 1820 Hochdruckpressostat 2719 Hochdruckpressostat 45 bar 2705 Drucksensor 0 –...
- Seite 70 ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung 1576 Füllventil 2702 Magnetventil 1892 Ventil Verbrühungsschutz 1231 Wechselventilmotor 1251 Sicherheitsventil 1232 Wechselventil Warmwasser 10 bar 2340 Sicherheitsventil Heizung Druckmanometer 1448 Überhitzungsschutz 1197 Ablauftrichter 1878 Ausdehnungsgefäß 2230 Umwälzpumpe 1240 Füllventil 2751 Magnetventilspule...
- Seite 71 ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung 1232 Wechselventil 1231 Wechselventilmotor 1869 Displayeinheit 2385 Sensor Vorlauff. WP. + Heizstab TE1 2450 Zusatzheizstab 2385 Sensor Kondensatorausgang 1104 Sensor TE 24 Warmwasser 2498 Platine Elektroanode 1868 Controllerkarte 1854 Hauptsicherung 2489 Elektroanode 1905 Außenfühler 1661 Externer Raumfühler...
-
Seite 72: Ce- Kennzeichnung
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung CE- Kennzeichnung Konformitätsbescheinigung Produktartikel ComfortZone EX35 ComfortZone EX50 ComfortZone EX65 ComfortZone EX35L ComfortZone EX50L ComfortZone EX65L ComfortZone EX35-C ComfortZone EX50-C Die oben genannten Produkte erfüllen die Anforderungen der folgenden Richtlinien, Vorschriften und Normen. Low voltage directive 2014/35 EU SS-EN60335-1 (2012) ... -
Seite 73: Energieplakette
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Energieplakette Nach Angaben der EU-Kommission delegierten Verordnungen Nr 811/2013 und 518/2014. EX35 EX50 EX65... -
Seite 74: Technische Daten
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Technische Daten ComfortZone EX35 EX50 EX65 Wärmepumpenleistung P ab/zu bei 45°C 3,5/1,1 kW 4,8/1,6 kW 6,2/2,1 kW Vorlauftemperatur Wärmepumpenleistung P ab/zu bei 35°C 3,3/0,9 kW 4,6/1,4 kW 6,0/1,8 kW Vorlauftemperatur Maximale Heizleistung 9,5 kW 11,0 KW 12,5/15,5 KW Heizstabbox einstellbar über die Steuerung... -
Seite 75: Technische Daten Exc
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Technische Daten EXC ComfortZone Excellence EX35C EX50C Wärmepumpenleistung P ab/zu bei 45°C 3,5/1,1 kW 4,8/1,6 kW Vorlauftemperatur Wärmepumpenleistung P ab/zu bei 35°C 3,3/0,9 kW 4,6/1,4 kW Vorlauftemperatur Maximale Heizleistung 9,5 kW 11,0 kW Heizstabbox einstellbar über die Steuerung von 0.0 - 6,0 kW... -
Seite 76: Transport Auf Der Baustelle
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Transport auf der Baustelle Für den Transport kann es Sinn machen, die Wärmepumpe zu trennen. Das Gerät ist sehr kopflastig. Mit wenigen Handgriffen und lösen von Schrauben, lässt sich die EX 35 / EX50 / EX 65 in 2 Teile trennen. Das erleichtert den Transport zum Aufstellungsraum sehr. - Seite 77 ComfortZone EX35/EX50/EX65 Montage- und Bedienungsanleitung 6.) Elektrische Steckverbindungen zwischen Wärmepumpenbox und Unterteil trennen 7.) Hydraulische Steckverbindungen trennen 8.) Kondensatschlauch lösen Hiernach kann das Oberteil (Wärmepumpenbox) abgehoben und getrennt transportiert werden.
-
Seite 78: Inbetriebnahmeprotokoll
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Inbetriebnahmeprotokoll... -
Seite 79: Unterweisung Und Erklärung Für Den Betreiber Der Anlage Comfortzone Ex
ComfortZone EX35/EX50/EX65 Montage und Bedienungsanleitung Unterweisung und Erklärung für den Betreiber der Anlage Comfortzone EX 35/50/65 (dies betrifft Vermieter, Mieter oder Bauherren ) Es dürfen keine Einstellungen an den Abluftventilen in den Feuchträumen verändert werden. Zu Reinigungszwecken dürfen die Abluftventile herausgeschraubt werden. Die Ventile sind mit einer Kontermutter gesichert, so daß...
