ComfortZone EX35/EX50/EX65

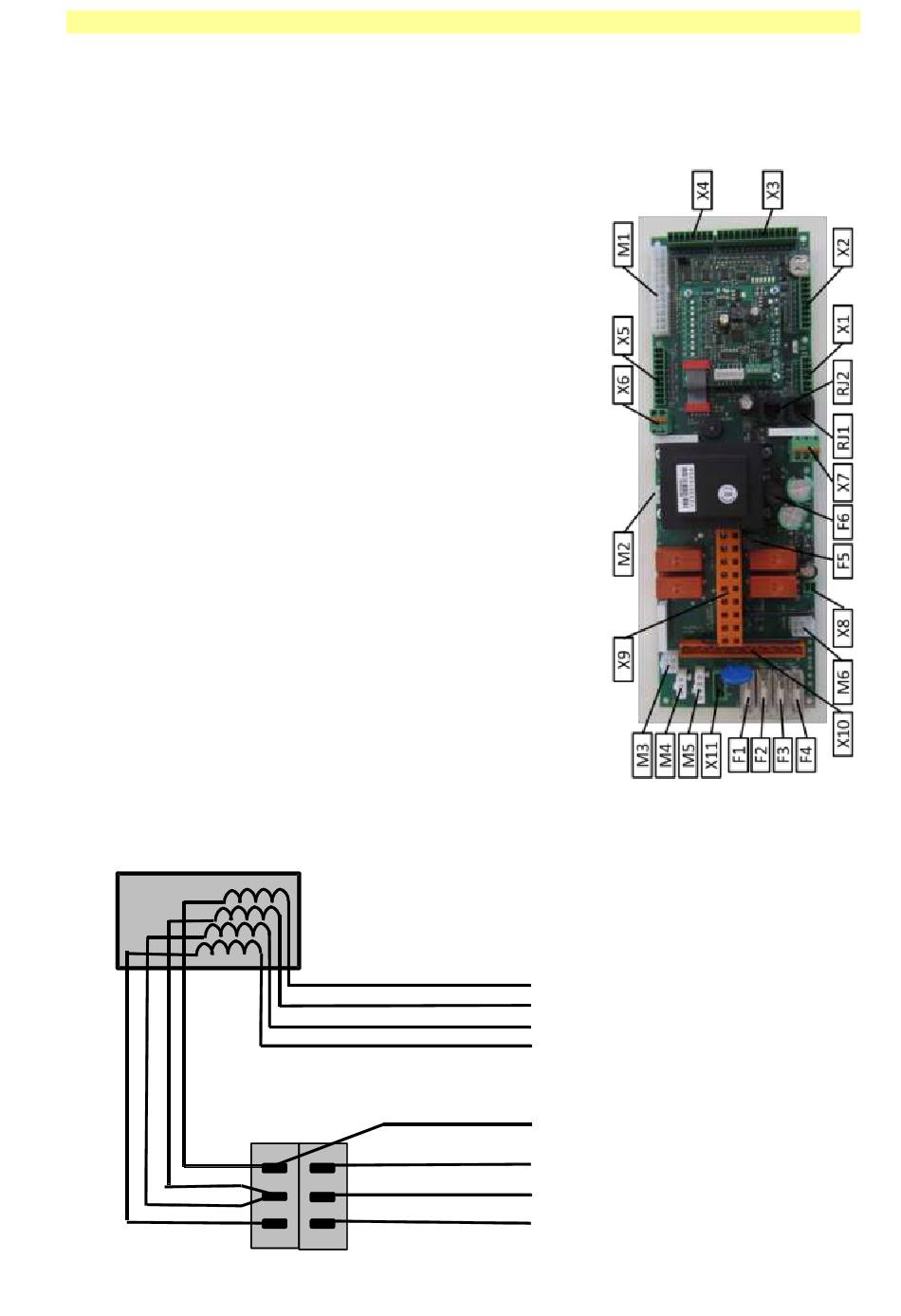

20 Anschlussschema Steuerung

F1 = Zuluftregister (4,0Amp, 5x20 mm)
F2 = Ventilator (4,0Amp, 5x20 mm)
F3 = Umwälzpumpe (4,0Amp, 5x20 mm)
F4 = Wechselventil (4,0Amp, 5x20 mm)
F5 = Transformator (160mA, 5x20 mm)
F6 = Transformator (1,25Amp, 5x20 mm)
M1 = Fühler zur Wärmepumpenbox
M2 = Umwälzpumpensteuerung
M3 = Wechselventil 220V
M4 = Umwälzpumpe 220V
M5 = Ventilator 220V
M6 = Inverter
RJ1 = Display
RJ2 = Kommunikation
X1 = Frei
X2 = Frei
X3 = Externe Ventilatorsteuerung
X4 = Externe Fühler
X5 = Fühler Wärmepumpe
X6 = Relais
X7 = Alarmrelais
X8 = LED Leiste
X9 = Zusatzheizung
X10 = Stromversorgung
Anschlußschema Heizstabbox
Braun
Weiß
Schwarz
Blau
Element 1 (500W) Braun
Element 2 (1000W)
Element 3 (2000W)
Element 4 (2500W) Blau
Orange 0,75 mm
Rot 1,5 mm
12
22
Gelb 2,5 mm
32 Grün 1,5 mm
Montage und Bedienungsanleitung
X9:8
Weiß
X9:7
Schwarz
X9:6
X9:5
2
X9:9
2
X9:3
2
X9:1
2
X9:2
