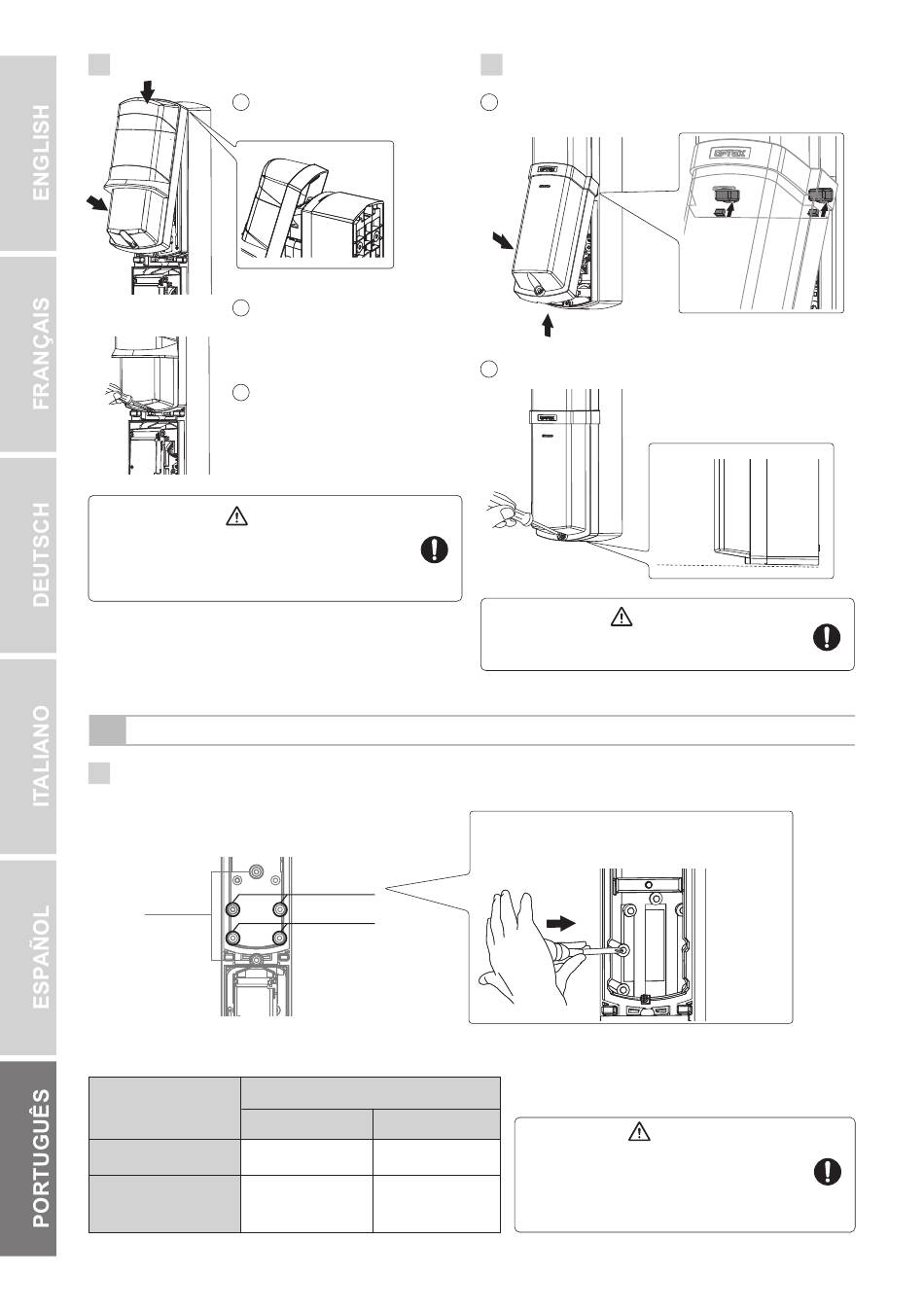

Feche a tampa da unidade principal.
8
1 Encaixe na parte superior
da caixa traseira.
2
Pressione a parte inferior
da tampa da unidade
principal.
Aperte o parafuso de
3
fixação da tampa da
unidade principal.
Cuidado
• Não toque na unidade óptica ao instalar a tampa.
Caso contrário, o deslocamento resultante do
eixo óptico pode gerar mau funcionamento da
unidade que deverá ser reajustada.
3-3

MONTAGEM NO POSTE

Usando uma chave de fenda ou ferramenta similar, rompa a posição de recorte (x2) na caixa traseira como
1
mostrado.
Posição de recorte
WALL
(PAREDE)
Condição de
instruções
Detector Nº 1
Um detector
Instalando dois
detectores em
sentidos opostos
POLE(1)
POLE(2)
(POSTE)
Posição de recorte
Detector Nº 2
POLE(1) -
POLE(1) POLE(2)
PT-8
Feche a tampa das baterias.
9
1
Feche a tampa das baterias.
2
3
2
Aperte o parafuso de fixação da tampa das baterias.
Cuidado
• Ao fechar a tampa, cuidado para que ela não
prenda os cabos.
Rompa o recorte dentro do caixa traseira como
indicado, evitando criar rebarbas.
Cuidado
• Se houver abertura do recorte por engano,
o orifício deve ser fechado com material
impermeável. Caso contrário, a
impermeabilidade pode ser comprometida
e gerar mau funcionamento do produto.
1
Ajuste
perfeito
