Typ OTD2 z bezprzewodowym czujnikiem temperatury
podłogi na podczerwień
Na wyświetlaczu pokaże się wskazanie
przycisk programujący, aż na wyświetlaczu pokaże się
Nacisnąć przycisk strzałkowy "w górę" lub "w dół", by przełączyć termostat
w tryb uczenia się.
Na wyświetlaczu zacznie migać:
Nacisnąć umieszczony pod pokrywą czujnika przycisk łączący nowy czujnik
z termostatem.
Patrz rys. 4.
W chwili odbioru sygnału z czujnika, dioda na termostacie zamiga na
zielono – jednokrotnie dla czujnika 1, dwukrotnie dla czujnika 2. Gdy sygnał
zostanie odebrany, wskazanie na wyświetlaczu przestaje migać. Nacisnąć
przycisk programujący, by zaakceptować nowy czujnik. Na wyświetlaczu
pokaże się odczyt temperatury z tego czujnika.
Demontaż czujnika na podczerwień 2
Jeżeli czujnik ten zostanie zdemontowany, pochodzące z niego dane
przechowywane w pamięci termostatu muszą zostać usunięte.
Nacisnąć przycisk programujący i przytrzymać przez 3 sekundy.
Naciskać przycisk programujący, aż na wyświetlaczu pokaże się
. Jednocześnie nacisnąć oba przyciski strzałkowe i przytrzymać
przez 3 sekundy, by usunąć ustawienia czujnika 2. Następnie nacisnąć
przycisk programujący, by potwierdzić usunięcie czujnika 2.
Odczyt statusu czujnika na podczerwień
Jeśli zamontowane są dwa czujniki na podczerwień, można sprawdzić, który
z nich jest podłączony do termostatu. Nacisnąć przycisk programujący i
przytrzymać przez 3 sekundy. Na wyświetlaczu pokaże się wskazanie
. Naciskać przycisk programujący, aż na wyświetlaczu
pokaże się . Nacisnąć przycisk programujący, by wyświetlił się
odczyt temperatury podłogi zarejestrowany przez czujnik na podczerwień 1.
Ponownie nacisnąć przycisk programujący, by wyświetlił się odczyt
temperatury podłogi zarejestrowany przez czujnik na podczerwień 2 (jeśli
jest zamontowany).
9:14 Side 26
. Naciskać
lub
® Znak towarowy OJ jest zarejestrowanym znakiem towarowym firmy OJ Electronics A/S - © 2011 OJ Electronics A/S
Błąd sygnału bezprzewodowego
Jeśli sygnał czujnika IR nie dociera do termostatu przez ponad 20
minut, termostat automatycznie przechodzi w tryb regulacji – na
wyświetlaczu pojawia się wartość 3.0, a czerwona dioda zaczyna
migać. T a konfiguracja termostatu umożliwia prostą zmianę jego usta-
wień bez korzystania ze wskazań czujnika temperatury. Regulacja
odbywa się wg skali od 0.0 do 10.0, gdzie 0.0 oznacza 0%, a 10.0 –
100% załączonej mocy. Ustawienie fabryczne wynosi 3.0 (30% mocy).
Po przywróceniu komunikacji z czujnikiem, termostat automatycznie
powraca do normalnego sterowania w oparciu o wskazania temperatu-
ry.
Sygnalizacja błędów:
E1 - Błąd sygnału czujnika na podczerwień. Wymienić baterię czujnika.
Dioda miga raz, na czerwono.
E5 - Przegrzanie. Zbyt wysoka temperatura termostatu. Ogrzewanie
wyłączone. Dioda miga pięć razy.
Ochrona środowiska i utylizacja
Pomóż nam chronić środowisko, utylizując opakowanie urządzenia w sposób
zgodny z krajowymi przepisami w zakresie przetwarzania odpadów.
Utylizacja wyeksploatowanych urządzeń
Urządzeń z tym oznaczeniem nie wolno wyrzucać wraz z
odpadkami z gospodarstwa domowego. Należy je utylizować
oddzielnie, w sposób zgodny z obowiązującymi przepisami.

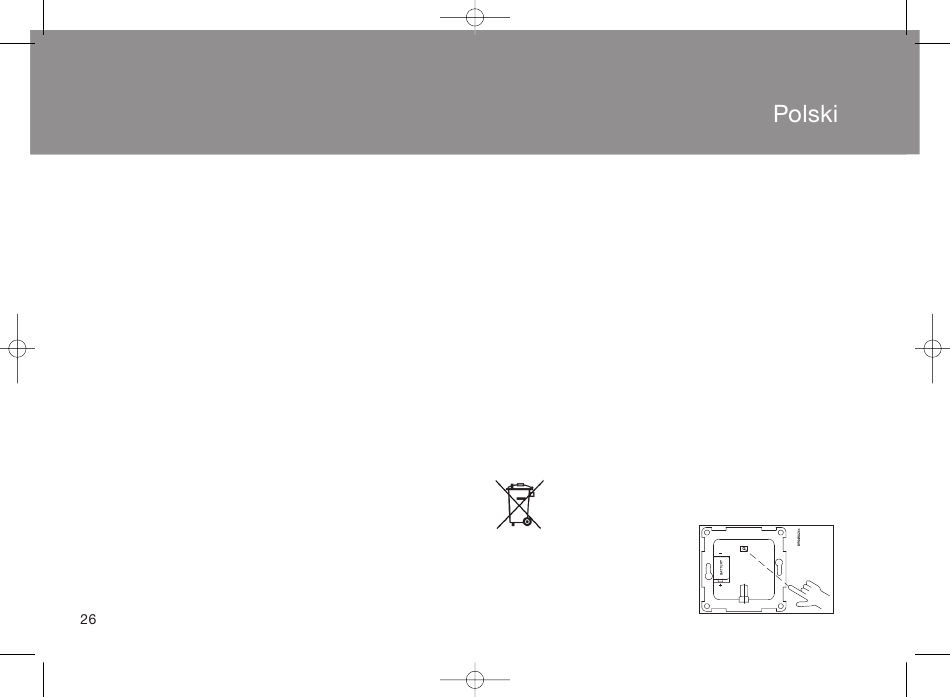

Rys. 4
