Typ OTD2 z bezprzewodowym czujnikiem temperatury
podłogi na podczerwień
OTD2 to elektroniczny termostat z bezprzewodowym czujnikiem na
podczerwień, przeznaczony do montażu w standardowych naściennych
puszkach instalacyjnych. Bezprzewodowy czujnik na podczerwień
precyzyjnie mierzy temperaturę podłogi oraz powietrza w pomieszczeniu.
Zarejestrowany sygnał przesyła do termostatu, który steruje pracą elementu
grzewczego zgodnie z wybranymi ustawieniami temperatury.
Czujnik może być zamontowany bezpośrednio na ścianie w odległości do
15 metrów od termostatu. T ermostat pozwala na ustawienie pożądanej
temperatury w zakresie 0-40°C. Świecąca dioda wskazuje, że ogrzewanie
jest aktywne.
Zarówno termostat, jak i czujnik, mogą być instalowane w ramkach GIRA
System 55, a także ELKO lub NORWESCO.

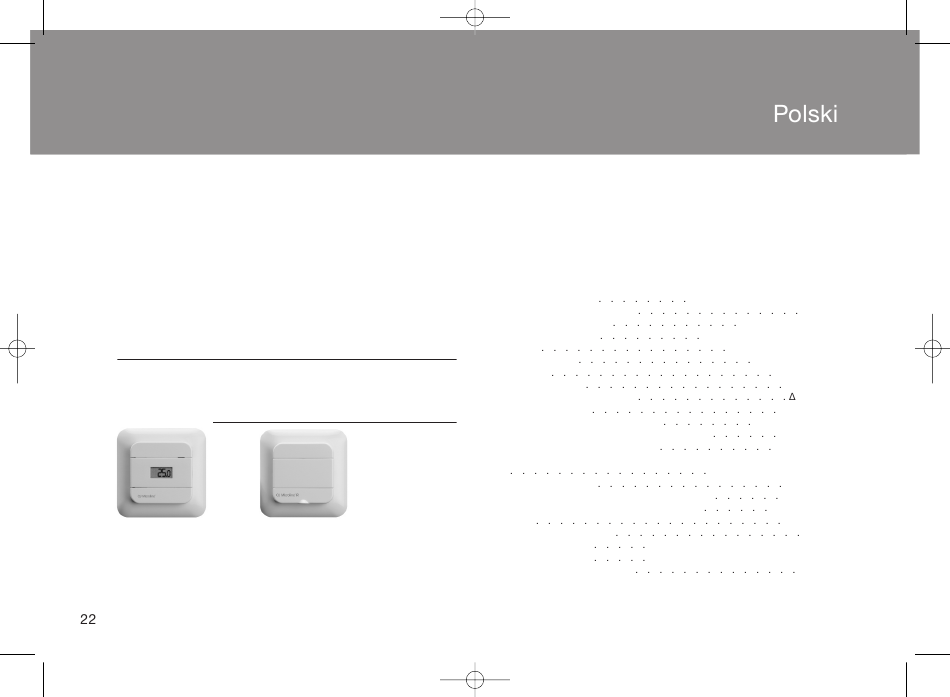

PRODUKTPROGRAM
OTD2-1655 Biały Z zewnętrznym bezprzewodowym czujnikiem na podczerwień
OTD2-1655-E2 Antracyt/aluminium
OTD2-1655
OZNACZENIE CE
AZastosowane normy:
EN 61000-6-3, EN 61000-6-2, EN 60 730-1 i EN 60730-2-9.
Produkt może być użytkowany tylko, gdy cała instalacja spełnia wymagania
odpowiednich dyrektyw. Podłączenia termostatu powinien dokonać
uprawniony elektryk.
9:14 Side 22
Z zewnętrznym bezprzewodowym
czujnikiem na podczerwień
ETF-965-O
© 2011 OJ Electronics A/S
Jeśli produkt uległ jakiemukolwiek uszkodzeniu, np. w czasie transportu,
musi przed podłączeniem zasilania zostać sprawdzony przez upoważniony
do tego personel.
Produkt jest objęty gwarancją producenta, jeżeli został zamontowany
zgodnie z niniejszą instrukcją i stosownymi przepisami.
Dane techniczne
Napięcie zasilające
Maksymalne zabezpieczenie
Wbudowany wyłącznik
Przekaźnik wyjściowy
Wyjście
Sposób regulacji
Czas cyklu
Zakres temperatur
Nocne obniżenie temperatury
- napięcie kontrolne
T emperatura zabezp. przed mrozem
- napięcie kontrolne przez diodę prostowniczą
Ustawienie temperatur granicznych
Zabezpieczenie przed uszkodzeniem czujnika (E1)
T emperatura robocza
Pasmo częstotliwości czujnika na podczerwień
Zakres transmisji bezprzewodowej czujnika
Bateria
Okres żywotności baterii
Wymiary – termostat wys. 81 mm, szer. 81 mm, głęb. 38 mm
Wymiary – czujnik wys. 81 mm, szer. 81 mm, głęb. 20 mm
Klasa szczelności obudowy
Termostat oraz czujnik nie wymagają konserwacji.
230 V AC ±15%, 50 Hz/60 Hz
16 A
2-biegunowy, 16 A
Styk zwierny – SPST – NO
maks. 16 A / 3600 W
regulacja PWM
10-60 min.
0/+40°C
2-8°C
230 V AC
temp. stała 5°C
230 V AC
min./maks.
gdy zwarty lub odłączony
0/+40°C
433 MHz
maks. 15 m
CR123A
5 lat
IP 21
