Тип OTD2 c инфракрасным беспроводным
датчиком температуры пола
• Осторожно откройте переднюю крышку при помощи отвертки
• Ослабьте крышку, открутив винт
• Снимите крышку и рамку
• Установите инфракрасный датчик на стену или в гнездо розетки
• Правильно установите батарею, соблюдая полярность.
• Установите рамку, затяните винт и защелкните крышку.
Термостат
Термостат устанавливается в стандартное гнездо розетки. OTD2 имеет
встроенное реле, которое выключает нагрев в случае отключения или
короткого замыкания датчика.
• Откройте защелкивающуюся крышку.
• Ослабьте крышку, открутив винт под ней.
• Подключите провода сзади, как показано на схеме подключения.
• Установите термостат в стенную коробку, поставьте рамку и крышку.
ВкЛЮЧЕНиЕ ТЕРМОсТАТА
При первой подаче питания на термостат или при возврате к заводским
установкам на дисплее термостата будет мигать:
Нажмите на кнопку подключения, расположенную под крышкой
инфракрасного датчика. См. рис. 4.
Зеленый светодиод будет мигать во время приема сигнала от инфракрасного
датчика, а на дисплее термостата для датчика 1 будет мигать 1
После приема сигнала от инфракрасного датчика на дисплее автоматически
отобразится установленная температура. После этого термостат и
инфракрасный датчик будут готовы к работе по комфортному обогреву
помещения в соответствии с заданными заводскими программами.
9:14 Side 18
.
© 2011 OJ Electronics A/S
установка температуры
Термостат имеет диапазон регулирования 0 - 40 С. Для установки заданной
температуры используйте соответствующие кнопки управления, уменьшая
или увеличивая ее.При необходимости через одни или двое суток можно
более точно отрегулировать термостат.
Выключатель
Ночное понижение температуры
Функция ночного понижения температуры / энергосбережения активируется
посредством сигнала 230В от выносного таймера, подключенного к клемме
S. Заводская установка составляет +5 С. Светодиод горит зеленым цветом,
когда поступает сигнал на понижение температуры и красным, когда
поступает тепло.
Защита от замерзания
Если сигнал поступает через выпрямительный диод, термостат будет
поддерживать температуру пола +5°С.

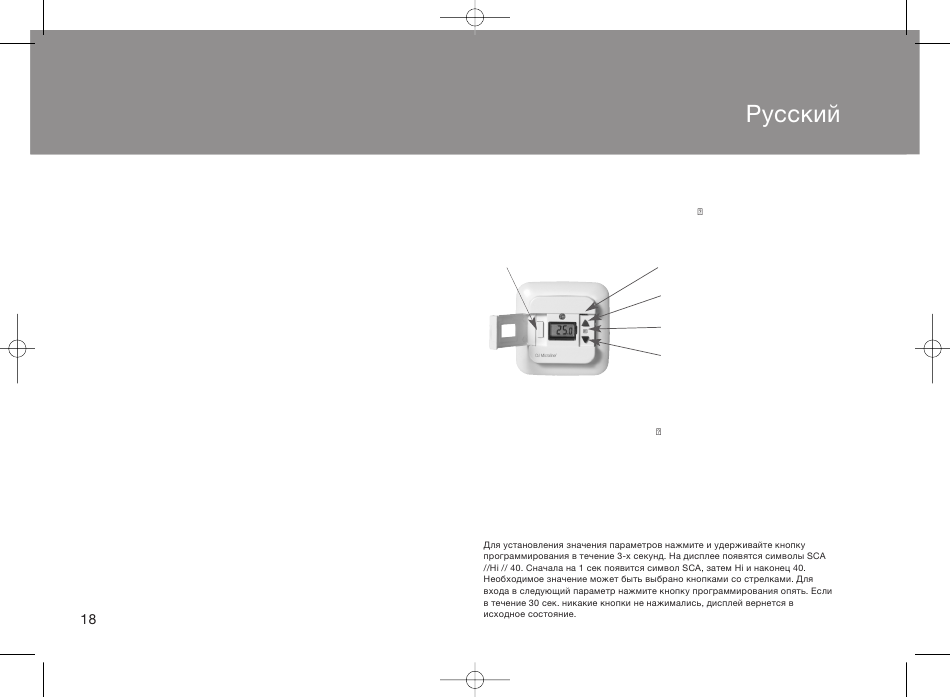

установки
Светодиод
Увеличение температуры
Кнопка программирования (P)
Уменьшение температуры
