Typ OTD2 z bezprzewodowym czujnikiem temperatury
podłogi na podczerwień
Klasyfikacja
Produkt jest urządzeniem klasy II (ze wzmocnioną izolacją). Należy go
podłączyć następujący sposób:
Zacisk 1: L1
Zacisk 2: L2/N
Zaciski 3-4: maks. obciążenie 16 A, 3600 W
Zastosowana technologia bezprzewodowa jest certyfikowana, zgodna z
obowiązującymi przepisami w zakresie telekomunikacji. Urządzenie działa
na niewymagającej koncesji częstotliwości ISM 433 MHz:
• ETS 300-220
• T esty zgodności z wymaganiami radiowymi (EN 300-220)
klasa zanieczyszczenia: 2 - - charakterystyczna dla powietrza w typowych
domach mieszkalnych.
kategoria przepi cia: III - Napięcie pulsacyjne 4 kV , IEC 60664-1

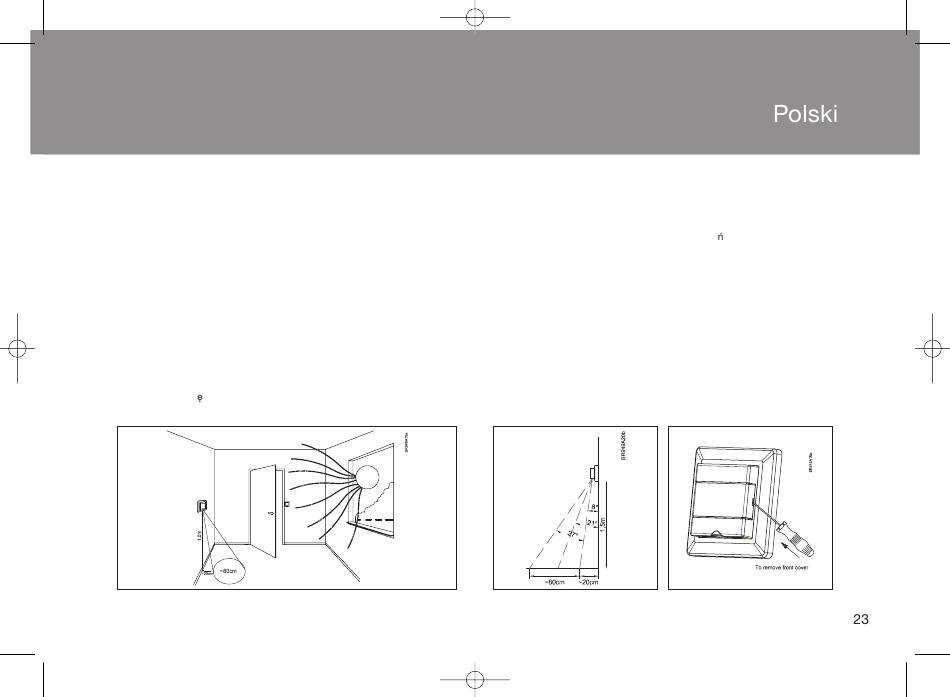

Rys. 1
9:14 Side 23
© 2011 OJ Electronics A/S
MONTAŻ
Termostat z wbudowanym czujnikiem temperatury powietrza w
pomieszczeniu oraz czujnikiem na podczerwie
T ermostat oraz zewnętrzny czujnik na podczerwień należy montować w taki
sposób, by umożliwić swobodny obieg powietrza wokół nich.
Nie należy umieszczać ich w miejscach narażonych na bezpośrednie
oddziaływanie źródeł ciepła (np. nasłonecznionych), przeciągi (blisko okien i
drzwi), lub wpływ temperatury zewnętrznej (np. na ścianach zewnętrznych).
Czujnik na podczerwień
Zewnętrzny czujnik na podczerwień może być montowany w standardowych
puszkach naściennych lub bezpośrednio na ścianach. Czujnik należy
zamontować na wysokości przynajmniej 30 cm nad powierzchnią podłogi
(pomiędzy nim a podłogą nie powinno być żadnych elementów, które mogłyby
zakłócać pomiar), w odległości 1,5-15 m od termostatu. Obszar po miaru
można wyliczyć wg tego wzoru: Obszar = wysokość nad podłogą x 0,5.
Rys. 2 Rys. 3
