Typ OTD2 z bezprzewodowym czujnikiem temperatury
podłogi na podczerwień
• Ostrożnie unieść przednią pokrywę używając śrubokręta
• Odkręcić śrubę i poluzować pokrywę
• Zdjąć pokrywę i ramkę
• Zamontować czujnik bezpośrednio na ścianie lub w puszce naściennej
• Włożyć baterię, przestrzegając prawidłowego podłączenia biegunów – plus
baterii należy połączyć z plusem czujnika.
• Zamontować ramkę, przykręcić śrubę pokrywy i wcisnąć pokrywę na swoje
miejsce
Termostat
T ermostat należy zamontować w standardowej puszce naściennej. MTD2
posiada wbudowany przekaźnik, który odcina ogrzewanie, jeśli czujnik ulegnie
odłączeniu lub zwarciu.
• Unieść pokrywę na zawiasach sprężynowych
• Poluzować pokrywę, odkręcając umieszczoną pod nią śrubę
• Od tyłu podłączyć przewody jak pokazano na schemacie
• Umieścić termostat w puszce, zamontować ramkę i pokrywę

PIERWSZE uRucHOMIENIE

Po pierwszym podłączeniu lub po przywróceniu urządzenia do ustawień
fabrycznych, na wyświetlaczu termostatu pojawi się migający wskaźnik:
Nacisnąć przycisk łączący czujnik na podczerwień z termostatem,
umieszczony pod pokrywą czujnika. Patrz rys. 4.
Migająca na zielono dioda sygnalizuje odbiór sygnału czujnika. Na
wyświetlaczu termostatu pojawi się migający wskaźnik czujnika 1:
Po odebraniu sygnału czujnika na podczerwień, na wyświetlaczu pojawi się
automatycznie ustawiona wartość temperatury. T ermostat i czujnik na
podczerwień są gotowe do rozpoczęcia ogrzewania pomieszczenia do
temperatury komfortowej, zgodnie z wprowadzonymi fabrycznie ustawieniami.
9:14 Side 24
.
© 2011 OJ Electronics A/S
Regulacja temperatury
T ermostat posiada zakres regulacji temperatury od 0 do 40°C. Do zwiększania
lub zmniejszania temperatury do wartości pożądanej służą przyciski
strzałkowe "w górę" i "w dół". W razie potrzeby po upływie 1-2 dni można
dokonać ostatecznej regulacji temperatury.
Przerywacz
Nocne obniżenie temperatury
Funkcja nocnego obniżenia temperatury/temperatury ekonomicznej jest aktywo -
wana sygnałem 230 V z zewnętrznego zegara podłączonego do zacisku S.
Ustawienie fabryczne wynosi 5°C. Dioda świecąca na zielono sygnalizuje aktyw -
ność funkcji ekonomicznej, na czerwono – włączone ogrzewanie.
Ochrona przed mrozem
Jeżeli sygnał jest przesyłany za pośrednictwem diody prostowniczej, termostat
będzie utrzymywał temperaturę podłogi na poziomie 5°C.
Ustawienia
Aby ustawić wartość parametrów, należy nacisnąć przycisk programujący i
przytrzymać przez 3 sekundy. Na wyświetlaczu pokaże się wskazanie SCA // Hi //
40. Najpierw przez 1 sekundę wyświetlany będzie komunikat SCA, na stęp nie Hi, a
na końcu 40. Do ustawienia pożądanych wartości poszcze gól nych parametrów
służą przyciski strzałkowe "w górę" i "w dół". By przejść do kolejnego parametru,
należy nacisnąć przycisk programujący. Jeżeli przez 30 sekund żaden przycisk nie
zostanie użyty, program powraca do początkowego obrazu na wyświetlaczu.

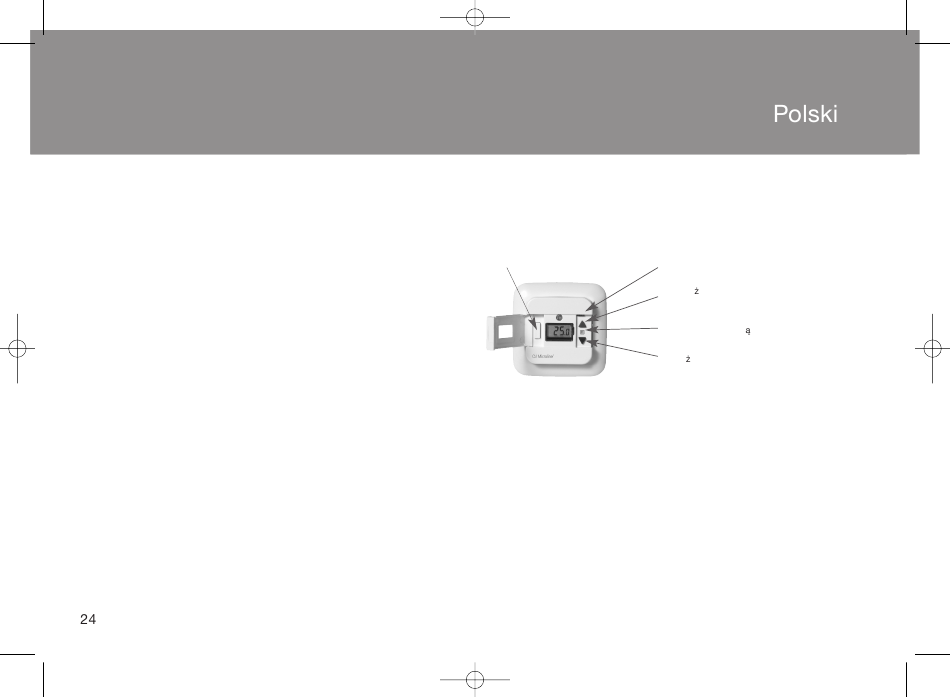

Dioda
Podwy szanie temperatury
Przycisk programuj cy (P)
Obni anie temperatury
