3
Installation
Seite 16
3.5.1
Adresseinstellung PROFIBUS

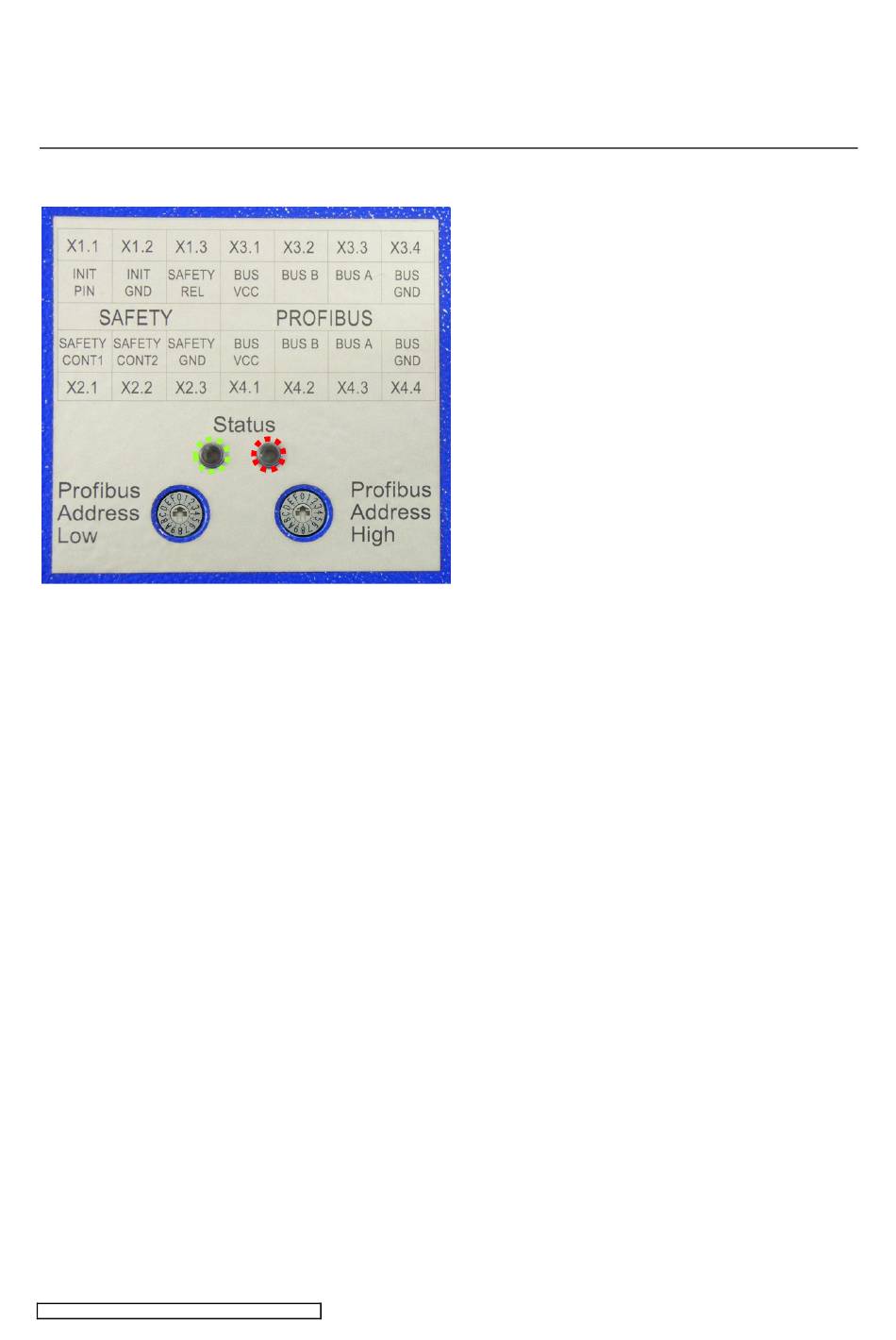

Abb. 10: Status-LED (grün links, rot rechts) und Drehkodierschalter für low und high nibble
Die PROFIBUS-Adresse muss über die Drehkodierschalter eingestellt werden.
Der Adressraum reicht von 01
bis 7D
(entsprechend 1 bis 125), wobei low und high nibble
hex
hex
gemäß Abb. 10 angeordnet sind. Jede Adresse kann pro Anlage nur ein Mal verwendet
werden.
Die Übernahme der Adresse erfolgt, wenn das ELC mit Netzspannung versorgt wird (Abschnitt
4.2). Steht das Gerät bereits unter Versorgungsspannung, muss es zunächst nochmals
spannungsfrei geschaltet werden.
ELC PE12_PE16-V1.3-09/17-D Technische Änderungen vorbehalten
