3
Installation
3.3
Steuer- und Busanschlüsse

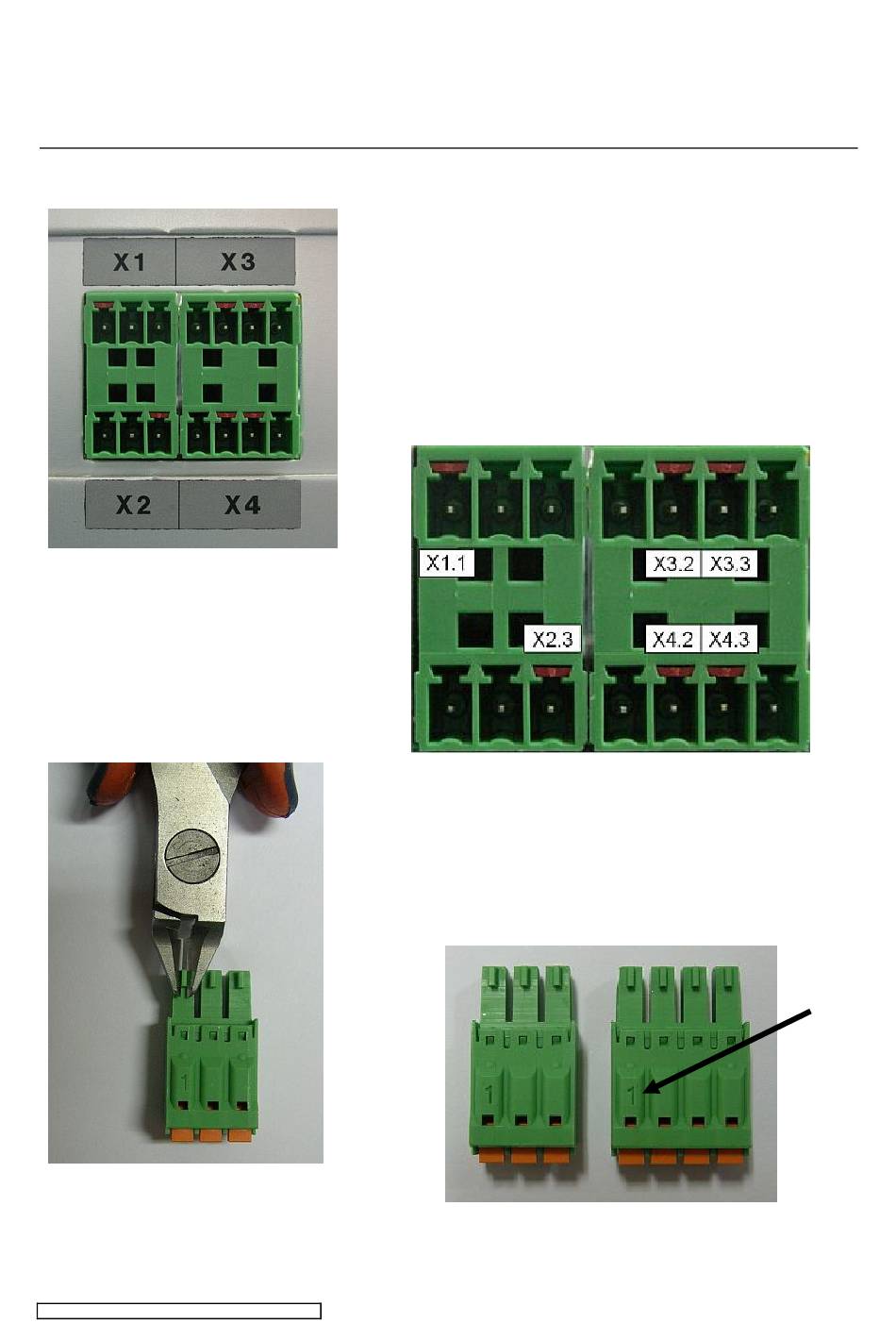

Abb. 5:
Steuer- und Busanschlüsse
Abb. 6:
Stecker kodieren
Alle Steuerkreise müssen bauseitig geerdet werden.
ELC PE12_PE16-V1.3-09/17-D Technische Änderungen vorbehalten
Die Steuer- und Busleitungen werden über als Zubehör
erhältliche Steckverbinder an der Unterseite des
Gehäuses angeschlossen (s. Abb. 5).
Um die Gefahr des Vertauschens der Steuer- und
Busstecker zu minimieren, wurden die Steckver-
bindungen geräteseitig kodiert, erkennbar an den roten
Kodierprofilen.
Sie
Positionen:
Die Stecker sind im Auslieferungszustand nicht kodiert
und können in diesem Zustand nicht eingesteckt
werden!
Um den Steuerstecker zu kodieren muss die
entsprechende Kodier-„Nase" entfernt werden (s. Abb.
6). Pin 1 ist mittels einer Einprägung beschriftet:
befinden
sich
an
Seite 11
folgenden
