Installation
PIN-Belegung PROFIBUS
Bezeichnung
BUS VCC
BUS B
BUS A
BUS GND
BUS VCC
BUS B
BUS A
BUS GND
Die PROFIBUS-Kontakte von X3 und X4 sind verbunden. Bei Bedarf nehmen Sie eine

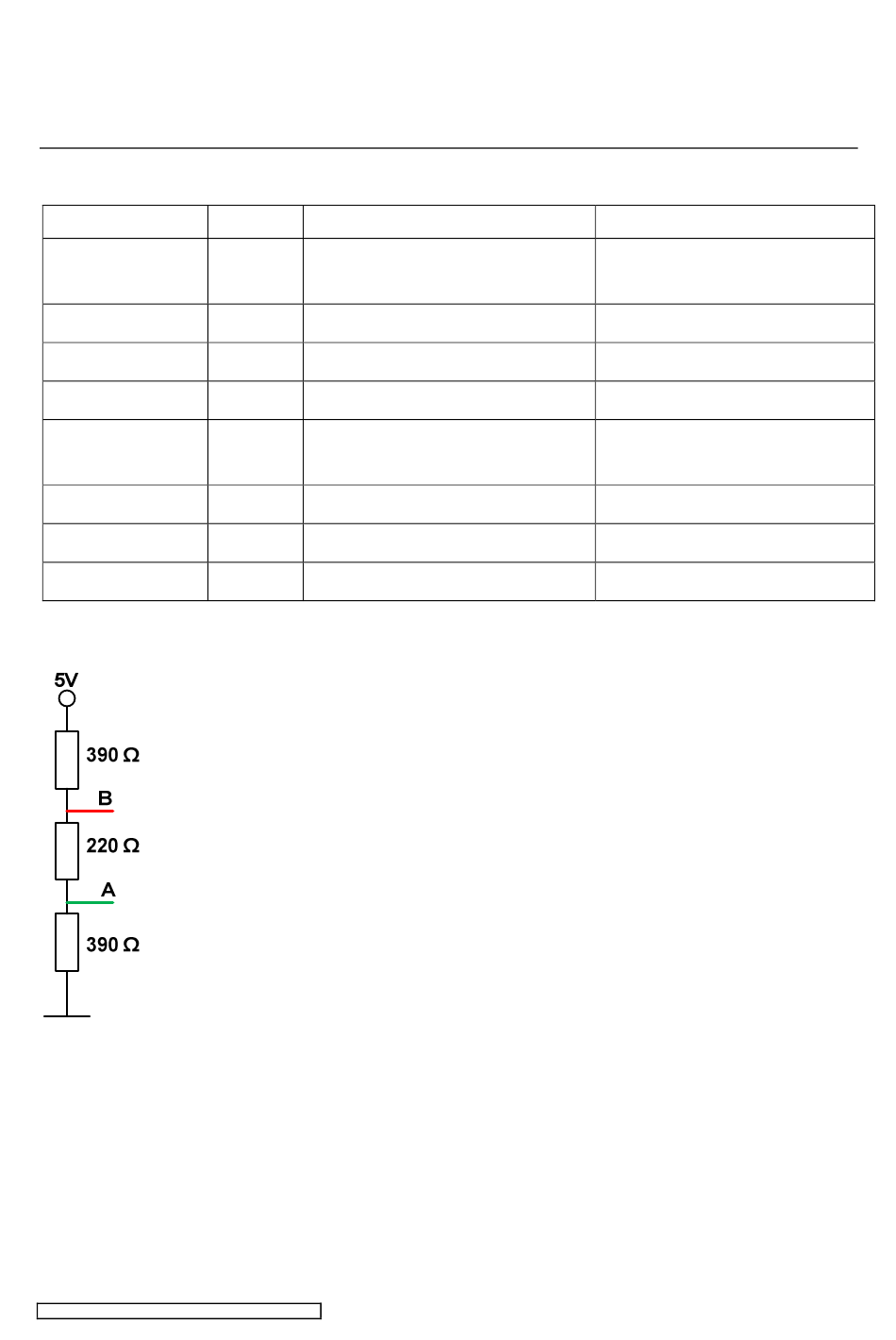

Terminierung gemäß PROFIBUS-Norm IEC 61158 vor:
Abb. 8:
Terminierung PROFIBUS
ELC PE12_PE16-V1.3-09/17-D Technische Änderungen vorbehalten
Nummer Beschreibung
X3.1
5V
isoliert für PROFIBUS
X3.2
Datenleitung des PROFIBUS B Bussignal B
X3.3
Datenleitung des PROFIBUS A Bussignal A
X3.4
GND isoliert für PROFIBUS
X4.1
5V
isoliert für PROFIBUS
X4.2
Datenleitung des PROFIBUS B Bussignal B
X4.3
Datenleitung des PROFIBUS A Bussignal A
X4.4
GND isoliert für PROFIBUS
Spannungsversorgung
Spannungsversorgung
technisch
5V DC isoliert, Ausgang für
Terminierung
Schirmanschluss PROFIBUS
5V DC isoliert, Ausgang für
Terminierung
Schirmanschluss PROFIBUS
