EFA Z28 Betriebsanleitung

Abviertelzange
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

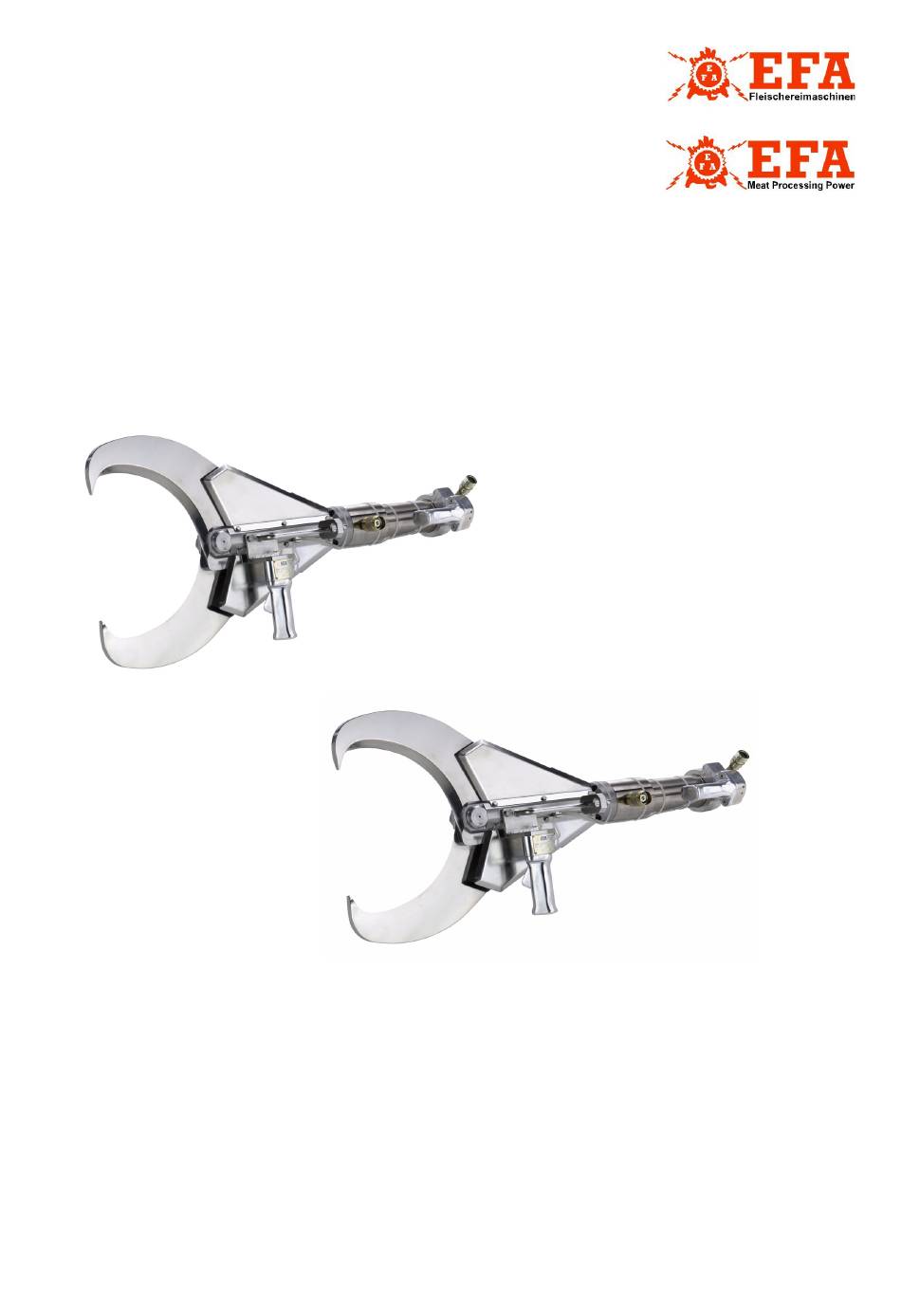

Betriebsanleitung/ Operating instructions
Wartungsanleitung/ Maintenance instructions
Ersatzteilliste/ Sparepart list
EFA Z28, EFA Z28S
Abviertelzange
Hook Cutter
Diese Anleitung unbedingt dem Bedienpersonal aushändigen!
Please forward these operating instructions to your operating
Schmid & Wezel
D 75433 Maulbronn
Wichtige Informationen:
Important Informations:
personell!
EFA Z28
EFA Z28S
Ausführung/ Execution
2014

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für EFA Z28

Inhaltszusammenfassung für EFA Z28

  • Seite 1 Betriebsanleitung/ Operating instructions Wartungsanleitung/ Maintenance instructions Ersatzteilliste/ Sparepart list EFA Z28, EFA Z28S Abviertelzange Hook Cutter EFA Z28 EFA Z28S Wichtige Informationen: Diese Anleitung unbedingt dem Bedienpersonal aushändigen! Important Informations: Please forward these operating instructions to your operating personell! Schmid & Wezel Ausführung/ Execution...

  • Seite 2: Inhaltsverzeichnis

    NHALTSVERZEICHNIS 1. Verwendung, Lieferumfang, Zubehör ..................3 1.1 Symbole in dieser Anleitung ......................3 1.2 Bestimmungsgemäße Verwendung ....................3 1.3 Lieferumfang ..........................3 1.4 Zubehör .............................4 2. Sicherheitshinweise.......................4 2.1 Allgemeine Sicherheitshinweise ....................4 2.2 Verhalten am Arbeitsplatz ......................4 3. Inbetriebnahme und Betriebssicherheit................4 3.1 Erstinbetriebnahme ........................4 3.2 Schalterbetätigung ........................5 3.3 Arbeiten mit der Abviertelzange ....................5 4.

  • Seite 3: Verwendung, Lieferumfang, Zubehör

    1. Verwendung, Lieferumfang, EFA Z28: Abvierteln von Rindern Zubehör EFA Z28S: Abtrennen von Schweineköpfen Die Maschine ist für eine andere Nutzung nicht aus- Hinweise, unbedingt lesen! gerüstet. Sollte eine anderweitige Nutzung vom Be- diener gewünscht sein, bitte unbedingt vorher Diese Anleitung richtet sich an den Maschinenbedie- Rücksprache mit der Firma Schmid &...

  • Seite 4: Sicherheitshinweise

    Messer, damit Sie besser und sicherer Arbeiten Hydrauliköl können. Die Bestellnummern sowohl für im Lieferumfang 8. Verwenden Sie nur EFA-Originalmesser. Befol- enthaltene Teile wie für Zubehör finden Sie in An- gen Sie die unter Messerwechsel aufgeführten hang A.2 "Liste der Ersatz- und Verschleißteile" (S.

  • Seite 5: Schalterbetätigung

    3.2 Schalterbetätigung zuges" (S. 5). Die Zange möglichst kopflastig aufhängen. Die Senkrechte kann bei Bedarf nach justiert werden. Erst nach vorherigem Lesen dieser Auf Grund des Gewichts von ca. 24 kg kann es Bedienungsanleitung und nach beim Befestigen oder Lösen der Gewichtsentla- korrektem Anschluss darf die Zan- stung zu einer Gefährdung durch Abrutschen oder ge eingeschaltet werden!

  • Seite 6: Montage

    Reihenfolge 4.1.2 Überprüfung des Messerspieles montieren. Die Messer müssen (wegen Bruchgefahr) immer Sämtliche Gleitstellen und Messer (36) mit EFA-Spe- spielfrei und leichtgängig eingestellt sein. Die Ein- zielafett einfetten. stellung erfolgt über die Sicherungsscheibe (41) so- wie die Sechskantmutter (42).

  • Seite 7: Einstellung Des Federzuges

    4.5 Einstellung des Federzuges Sollte kein Auszug möglich sein, ist der Federzug blockiert und eine Neueinstellung ist notwendig: Die Feinabstimmung des Federzuges erfolgt über drehen Sie die Schraube in Richtung PLUS bis die PLUS/MINUS-Schraube an seinem Gehäuse (sie- ein Auszug möglich wird und beginnen Sie he Abb.

  • Seite 8: Reinigung Und Wartung

    Schaum, das Sie auf die zu reinigende Fläche vertei- Nach jeder Reinigung die Gelenk- und Gleitstellen len und 15 - 20 min. einwirken lassen. Anschließend sowie die Messer mit EFA-Spezielfett leicht einfet- gelösten Schmutz mit warmen Wasser manuell ab- ten.

  • Seite 9: Erweiterte Wartung (Nach Ca. 100 Betriebsstunden)

    Messer meist jedoch nicht erforderlich. Gegebenenfalls können die Messer bei geringer Ma- terialabnahme auch mit handelsüblichen Schleifge- räten nachgeschärft werden. Keine Gewalt anwenden, da Teile beschädigt werden könnten! Ver- wenden Sie ausschließlich EFA- Originalersatzteile! Schmid & Wezel Seite/ Page Ausführung/ Execution 9/ 9...
  • Seite 10 Operating instructions/ Betriebsanleitung Maintenance instructions/ Wartungsanleitung Sparepart list/ Ersatzteilliste EFA Z28, EFA Z28S Hook Cutter Abviertelzange EFA Z28 EFA Z28S Important Information: Please forward these operating instructions to your operating personell! Wichtige Informationen: Diese Anleitung unbedingt dem Bedienpersonal aushändigen! Schmid & Wezel Ausführung/ Version...
  • Seite 11 ABLE OF CONTENTS 1. Application, scope of delivery and accessories..............3 1.1 Symbols used in this manual ......................3 1.2 Proper use..........................3 1.3 Scope of delivery.........................3 1.4 Accessories..........................4 2. Safety instructions.........................4 2.1 General safety instructions......................4 2.2 Workplace safety ........................4 3. Commissioning and operational safety .................4 3.1 Commissioning..........................4 3.2 Operation of switch ........................5 3.3 Working with the hook cutter .......................5...

  • Seite 12: Application, Scope Of Delivery And Accessories

    Information: As pressure is not a decisive factor when it comes to This symbol highlights sections in the the design of the cutter, the EFA hook cutter is not text containing important information subject to the above Directive. and useful hints.

  • Seite 13: Accessories

    Hose kit efficient working. Hydraulic unit 8. Use only original EFA blades. Always adhere to Hydraulic fluid the instructions for the replacement of blades. For order numbers of standard equipment and See also chapter 4.1.1 "Removing blade" (page accessories, please refer to appendix A.2 "List of...

  • Seite 14: Operation Of Switch

    3.2 Operation of switch The hook cutter must be suspended in such a way that it head section faces downwards. If required, the tool can be realigned in vertical direction. Prior to switching on the cutter, As the device weighs about 24 kg, there is a risk of read the instructions in this injury if it is dropped while being attached or manual carefully and ensure that...

  • Seite 15: Installation And Assembly

    Replacement of piston parts For correct installation, please refer to the drawings in appendix A.4 "Explosive View Z28/ Z28S" (page For repairs, you need a specially devised assembly 11). kit. For details, please refer to appendix A.2 "List of spare and wear parts"...

  • Seite 16: Adjusting The Spring-Loaded Pulley

    4.5 Adjusting the spring-loaded pul- If it is not possible to pull more cable from the pulley, it is jammed and must be readjusted. Turn the screw in PLUS direction until cable can be pulled from the pulley and repeat the fine The spring-loaded pulley can be adjusted by turning adjustment (see above).

  • Seite 17: Cleaning And Maintenance

    6.1.2 Cleaning 6.2.1 Lubrication After each shift, clean the cutter with a brush and After cleaning, apply little EFA special grease onto cloth, using warm water (40 - 55° C) . To remove the sliding surfaces, hinges and blades. persistent or encrusted dirt, soak the saw in warm 6.2.2 Blade play...

  • Seite 18: Overhaul Service (After Approx. 100 Operating Hours)

    Do not use any force when operating or repairing the equipment as parts could otherwise be damaged! Use only original EFA spare parts! 6.4 Repairs by Schmid & Wezel customer service technicians Before carrying out any repair work, disconnect the cutter from...

  • Seite 19: Anhang

    001 306 502 Flansch kpl. 008 005 277 Flex. Rilsanleitung 001 610 658 Kabelbinder 001 371 916 Senkschraube 001 326 515 Kupplung Stecker EFA 001 606 578 Dichtring 001 314 308 Senkschraube 001 326 508 Griff kpl. 008 005 278 Kupplungsmuffe 001 606 590 Ger.

  • Seite 20: Gerätegrößen

      Hydraulik Zylinder vst. 001 964 070 Spannhülse 001 307 009 Bolzen 003 008 541 EFA Gabel 003 009 991 Zylinderschraube mit 27 4 001 964 018 Innensechskant Abdeckung 003 008 741 Zangenkörper 003 009 989 Sechskantmutter 001 304 630 Scheibe mit Außennase...
  • Seite 21   A.4 Explosionszeichnung Z28/ Z28S      Schmid & Wezel  Ausführung/Execution D 75433 Maulbronn  2014  ...

  • Seite 22: Konformitätserklärung

    ˆ ‡ ‡ ™ ‘ ™ „ &( klärung EFA Z ..: 05D,06D,07D,08,08D,10D,12,12D,13 14,14D,27, 28, 078D, 079D, 080D, 090D Antrieb Hydraulikantrieb Angewandte Vorschriften/Richtlinien: 98/37/EG Angewandte A- Normen: DIN EN 1050 Angewandte B- Normen: DIN EN 294, DIN EN 954-1, DIN EN 954-2(Entwurf)

Diese Anleitung auch für:

Z28s
