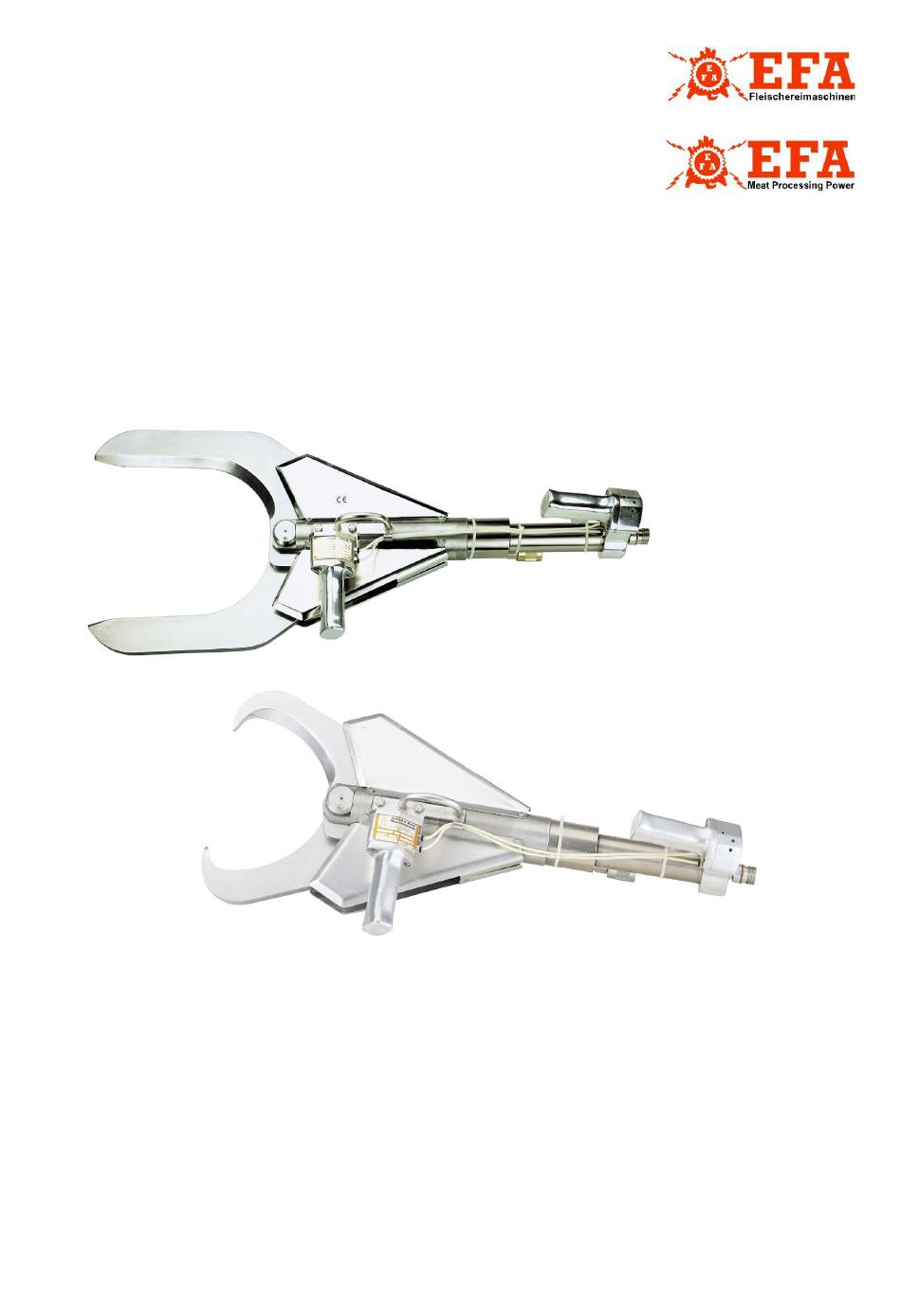

Betriebsanleitung/ Operating instructions
Wartungsanleitung/ Maintenance instructions
Ersatzteilliste/ Sparepart list
EFA Z27, EFA Z27S
Abviertelzange
Hook Cutter
Diese Anleitung unbedingt dem Bedienpersonal aushändigen!
Please forward these operating instructions to your operating
Schmid & Wezel
D 75433 Maulbronn
Wichtige Informationen:
Important Informations:
personell!
EFA Z27
EFA Z27S
Ausführung/ Execution
05.2004
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für EFA Z27
Inhaltszusammenfassung für EFA Z27
- Seite 1 Betriebsanleitung/ Operating instructions Wartungsanleitung/ Maintenance instructions Ersatzteilliste/ Sparepart list EFA Z27, EFA Z27S Abviertelzange Hook Cutter EFA Z27 EFA Z27S Wichtige Informationen: Diese Anleitung unbedingt dem Bedienpersonal aushändigen! Important Informations: Please forward these operating instructions to your operating personell! Schmid & Wezel Ausführung/ Execution...
-
Seite 2: Inhaltsverzeichnis
7. Transport und Lagerung ......................7 8. Rücknahme ..........................7 A. Anhang ..........................8 A.1 Technische Daten ........................8 A.2 Liste der Ersatz- und Verschleißteile .....................8 A.3 Gerätegrößen ...........................10 A.4 Explosionszeichnung Z27/ Z27S ....................11 B. Konformitätserklärung ......................12 Schmid & Wezel Ausführung/ Execution D 75433 Maulbronn 05.2004... -
Seite 3: Verwendung, Lieferumfang, Zubehör
1. Verwendung, Lieferumfang, EFA Z27: Abvierteln von Rindern Zubehör EFA Z27S: Abtrennen von Schweineköpfen Die Maschine ist für eine andere Nutzung nicht aus- Hinweise, unbedingt lesen! gerüstet. Sollte eine anderweitige Nutzung vom Be- diener gewünscht sein, bitte unbedingt vorher Diese Anleitung richtet sich an den Maschinenbedie- Rücksprache mit der Firma Schmid &... -
Seite 4: Zubehör
Messer, damit Sie besser und sicherer Arbeiten Hydrauliköl können. Die Bestellnummern sowohl für im Lieferumfang 8. Verwenden Sie nur EFA-Originalmesser. Befol- enthaltene Teile wie für Zubehör finden Sie in An- gen Sie die unter Messerwechsel aufgeführten hang A.2 "Liste der Ersatz- und Verschleißteile" (S. -
Seite 5: Schalterbetätigung
3.2 Schalterbetätigung zuges" (S. 5). Die Zange möglichst kopflastig aufhängen. Die Senkrechte kann bei Bedarf nach justiert werden. Erst nach vorherigem Lesen dieser Auf Grund des Gewichts von ca. 24 kg kann es Bedienungsanleitung und nach beim Befestigen oder Lösen der Gewichtsentla- korrektem Anschluss darf die Zan- stung zu einer Gefährdung durch Abrutschen oder ge eingeschaltet werden! -
Seite 6: Montage
(22) immer nur komplett austauschen. rät vom Betriebsnetz trennen! 4.3 Kolbenwechsel Die zur Montage notwendigen Zeichnungen finden Sie in Anhang A.4 "Explosionszeichnung Z27/ Z27S" Auswechseln der Kolbenteile (S. 11). Für diese Reparatur muss das Montage-Set vorlie- gen. Dazu mehr im Anhang A.2 "Liste der Ersatz- 4.1 Messerwechsel... -
Seite 7: Einstellung Des Federzuges
4.5 Einstellung des Federzuges Sollte kein Auszug möglich sein, ist der Federzug blockiert und eine Neueinstellung ist notwendig: Die Feinabstimmung des Federzuges erfolgt über drehen Sie die Schraube in Richtung PLUS bis die PLUS/MINUS-Schraube an seinem Gehäuse (sie- ein Auszug möglich wird und beginnen Sie he Abb. -
Seite 8: Reinigung Und Wartung
Schaum, das Sie auf die zu reinigende Fläche vertei- Nach jeder Reinigung die Gelenk- und Gleitstellen len und 15 - 20 min. einwirken lassen. Anschließend sowie die Messer mit EFA-Spezielfett leicht einfet- gelösten Schmutz mit warmen Wasser manuell ab- ten. -
Seite 9: Erweiterte Wartung (Nach Ca. 100 Betriebsstunden)
Messer meist jedoch nicht erforderlich. Gegebenenfalls können die Messer bei geringer Ma- terialabnahme auch mit handelsüblichen Schleifge- räten nachgeschärft werden. Keine Gewalt anwenden, da Teile beschädigt werden könnten! Ver- wenden Sie ausschließlich EFA- Originalersatzteile! Schmid & Wezel Seite/ Page Ausführung/ Execution D 75433 Maulbronn 7/ 12 05.2004... -
Seite 10: Anhang
A. Anhang A.1 Technische Daten EFA Z27 EFA Z27S Betriebsdruck 200 bar 200 bar Schließkraft 26,5 kN 26,5 kN Schließzeit der Zangen 1,5 s 1,5 s Zangenöffnung 260 mm 186 mm Schalldruckpegel (EN ISO 11688-1) < 85 dB(A) < 85 dB(A) Hand-Arm Vibration (EN 28662) <... - Seite 11 Zangenkörper 003 008 536 Zylinderschraube m. I.Skt. 002 000 275 Abdeckung (rechts) 003 008 741 Abdeckung (links) 003 008 742 Sechskantschraube 001 325 921 Halter 003 008 526 Federring 001 317 003 Sechskantschraube 001 325 908 Messer vst. (mit je 1 St. 37 + 40) 007 008 542 007 009 046 Gleitlager...
-
Seite 12: Gerätegrößen
Stützring (innen) 001 317 801 O-Ring (außen) 001 312 670 mehradrige Leitung 001 610 605 Kabelverschraubung 001 325 525 Gehäuse 003 005 068 Skt.-Schraube 002 000 234 O-Ring 001 312 656 Einschraubanschluss 001 610 601 Halter 003 005 067 Dichtung 003 005 396 Kabelbinder 001 371 913... -
Seite 13: Explosionszeichnung Z27/ Z27S
A.4 Explosionszeichnung Z27/ Z27S Schmid & Wezel Seite/ Page Ausführung/ Execution D 75433 Maulbronn 11/ 12 05.2004... -
Seite 14: Konformitätserklärung
The validity of this declaration expires when a modification to the machine is made without being coordinated with us. Bezeichnung der Maschine: Zangen EFA Z ..: 05,06,07,08,10,12,,13 14,27,27S, 28,28S, 078, 079, 080,085, 090, 140,ZR27 Antrieb...
