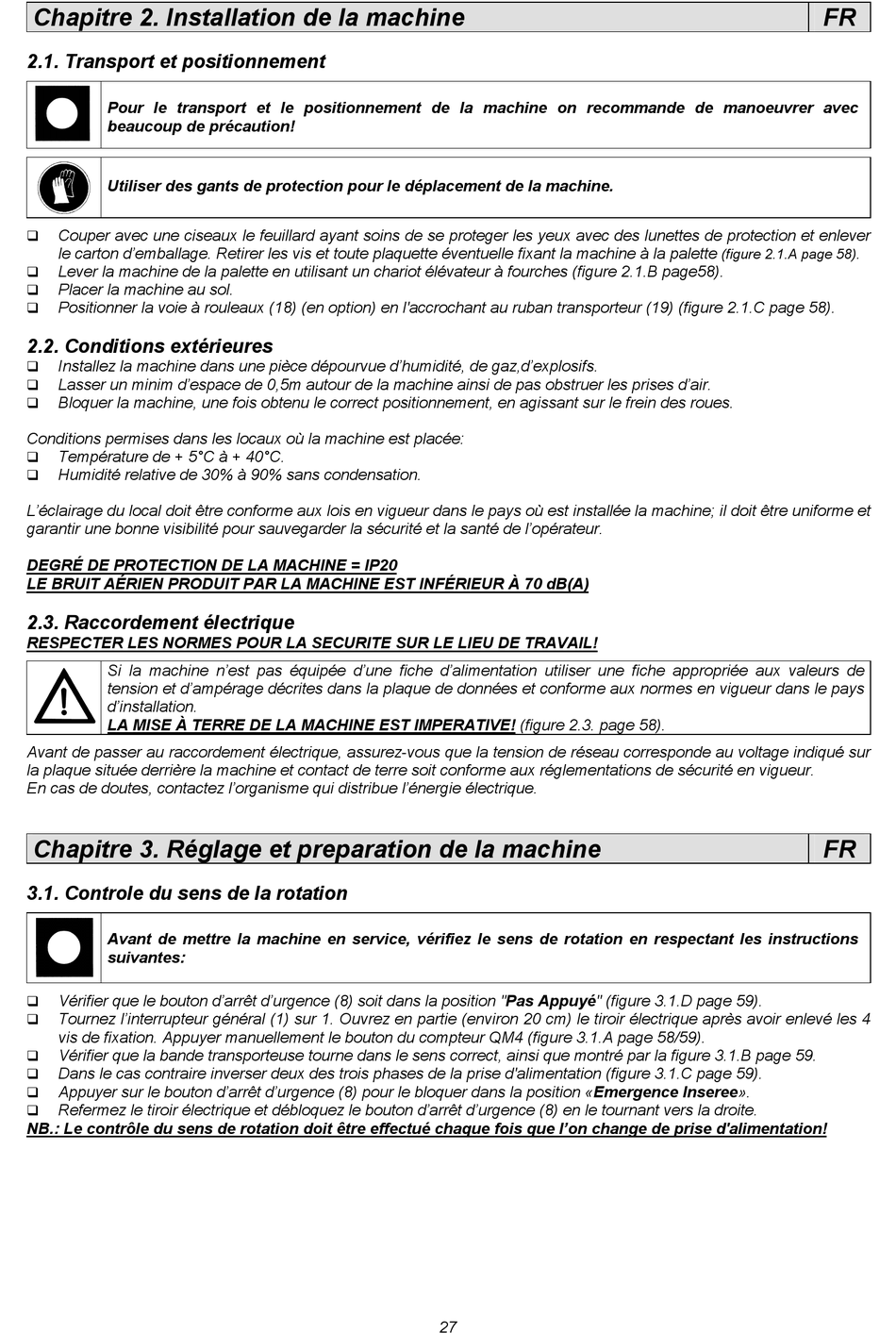

Chapitre 2. Installation de la machine

2.1. Transport et positionnement

Pour le transport et le positionnement de la machine on recommande de manoeuvrer avec
beaucoup de précaution!
Utiliser des gants de protection pour le déplacement de la machine.
Couper avec une ciseaux le feuillard ayant soins de se proteger les yeux avec des lunettes de protection et enlever

le carton d'emballage. Retirer les vis et toute plaquette éventuelle fixant la machine à la palette
Lever la machine de la palette en utilisant un chariot élévateur à fourches (figure 2.1.B page58).

Placer la machine au sol.

Positionner la voie à rouleaux (18) (en option) en l'accrochant au ruban transporteur (19) (figure 2.1.C page 58).

2.2. Conditions extérieures
Installez la machine dans une pièce dépourvue d'humidité, de gaz,d'explosifs.

Lasser un minim d'espace de 0,5m autour de la machine ainsi de pas obstruer les prises d'air

Bloquer la machine, une fois obtenu le correct positionnement, en agissant sur le frein des roues.

Conditions permises dans les locaux où la machine est placée:
Température de + 5°C à + 40°C.

Humidité relative de 30% à 90% sans condensation.

L'éclairage du local doit être conforme aux lois en vigueur dans le pays où est installée la machine; il doit être uniforme et
garantir une bonne visibilité pour sauvegarder la sécurité et la santé de l'opérateur.
DEGRÉ DE PROTECTION DE LA MACHINE = IP20
LE BRUIT AÉRIEN PRODUIT PAR LA MACHINE EST INFÉRIEUR À 70 dB(A)
2.3. Raccordement électrique
RESPECTER LES NORMES POUR LA SECURITE SUR LE LIEU DE TRAVAIL!
Si la machine n'est pas équipée d'une fiche d'alimentation utiliser une fiche appropriée aux valeurs de
tension et d'ampérage décrites dans la plaque de données et conforme aux normes en vigueur dans le pays
d'installation.
LA MISE À TERRE DE LA MACHINE EST IMPERATIVE! (figure 2.3. page 58).
Avant de passer au raccordement électrique, assurez-vous que la tension de réseau corresponde au voltage indiqué sur
la plaque située derrière la machine et contact de terre soit conforme aux réglementations de sécurité en vigueur.
En cas de doutes, contactez l'organisme qui distribue l'énergie électrique.
Chapitre 3. Réglage et preparation de la machine

3.1. Controle du sens de la rotation

Avant de mettre la machine en service, vérifiez le sens de rotation en respectant les instructions
suivantes:
Vérifier que le bouton d'arrêt d'urgence (8) soit dans la position "Pas Appuyé" (figure 3.1.D page 59).

Tournez l'interrupteur général (1) sur 1. Ouvrez en partie (environ 20 cm) le tiroir électrique après avoir enlevé les 4

vis de fixation. Appuyer manuellement le bouton du compteur QM4 (figure 3.1.A page 58/59).
Vérifier que la bande transporteuse tourne dans le sens correct, ainsi que montré par la figure 3.1.B page 59.

Dans le cas contraire inverser deux des trois phases de la prise d'alimentation (figure 3.1.C page 59).

Appuyer sur le bouton d'arrêt d'urgence (8) pour le bloquer dans la position «Emergence Inseree».

Refermez le tiroir électrique et débloquez le bouton d'arrêt d'urgence (8) en le tournant vers la droite.

NB.: Le contrôle du sens de rotation doit être effectué chaque fois que l'on change de prise d'alimentation!
