6 Referenz und Spezifikation

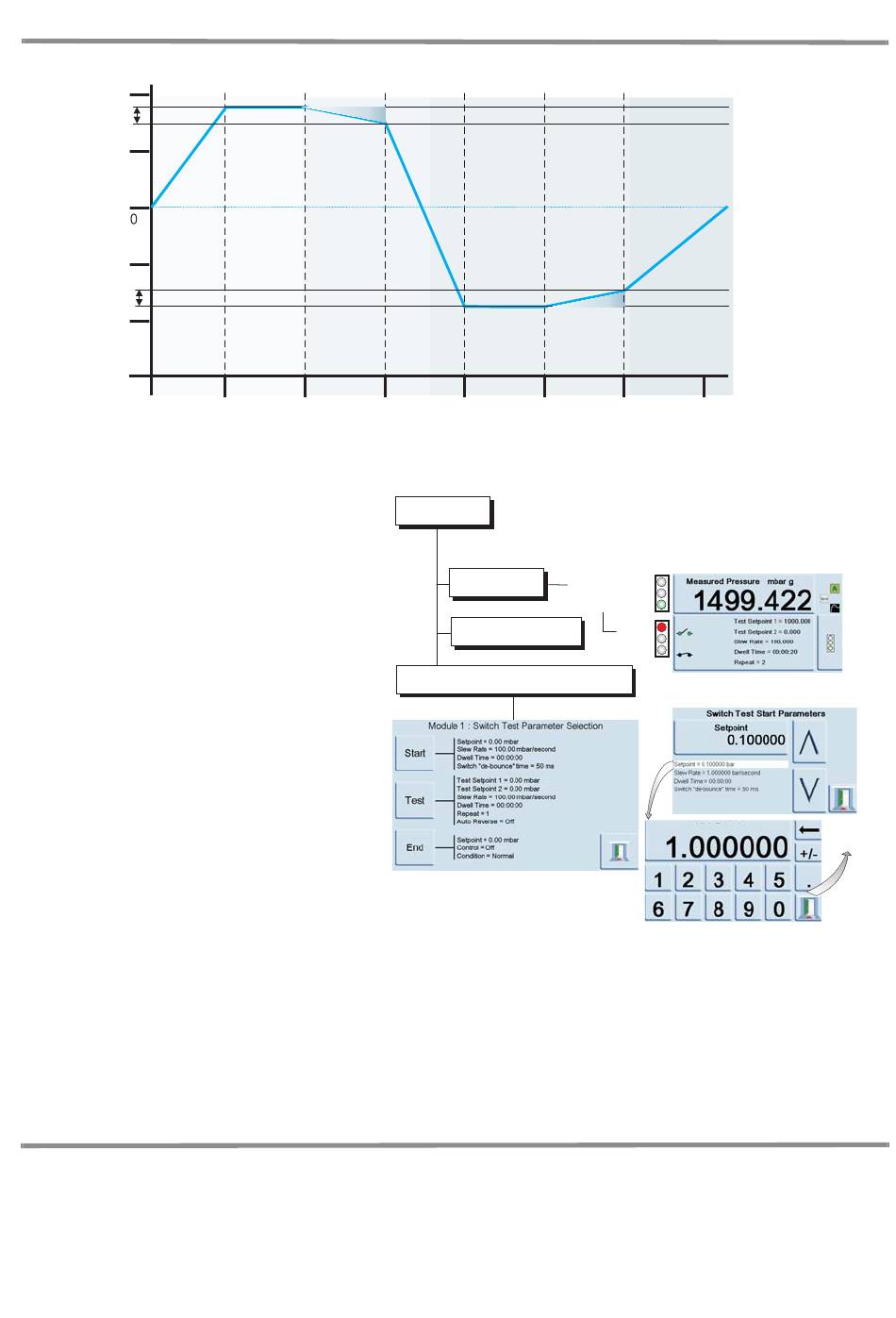

TP 1
Lk
Mess-
Test-
druckhaltezeit druckhaltezeit
End-
druck
P
Lk
TP 2
Mess-
Test-
druckhaltezeit
druchhaltezeit
T
lk = Leck P = Druck T = Zeit in Sekunden TP = Testdruck
Option „Switch Test" (Schaltertest)
Diese Funktion automatisiert das Testen
Switch test
der Druckschaltervorrichtungen.
Schließen Sie den Druckanschluss des
zu testenden Schalters an den Ausgang
Switch test
Schaltertest
an. Schließen Sie die in Reihe
startet
geschalteten Kontakte der Schalter
Release pressure
Stopp
an den 24-VDC-Ausgang und den
Logikeingang an.
Switch Test Parameter Selection
Hinweis: An die spannungsfreien
Beispiel zur Einstellung eines Parameters
Logikeingangsanschlüsse muss eine
Schaltspannung (max. 24 V) angelegt
werden. Bei Bedarf kann hierfür eine
externe Gleichstromversorgung
verwendet werden. Die
Switch Test Start Parameter
Gleichtaktspannung darf den Höchstwert
von 30 V nicht überschreiten.
Start
Kontrolliert den Druck mit einer
schnellen Anstiegsrate zu einem Sollwert knapp unterhalb des erwarteten Punktes zur
Betriebsumschaltung. Die Entprellzeit kann für langsamere Anstiegsraten bei dem Test erhöht
werden.
Test
Steuert den Druck zwischen zwei Sollwerten und kann den Vorgang gegebenenfalls n-mal
(Schleife) wiederholen. Auto-Reverse kann ausgewählt werden.
K0443 Ausgabe Nr. 3 6 - 16
