Anwenderhandbuch für den Druckregler PACE
Divider
Drücken Sie Divider auf dem Touchscreen, um den Task „Divider" zu wählen und zu konfigurieren.
Das Menü „Divider" legt den oberen und den unteren Sollwert fest und teilt den Spannenbereich
anschließend in eine Reihe gleichmäßig verteilter Testpunkte (mindestens 2 und höchstens 25) auf.

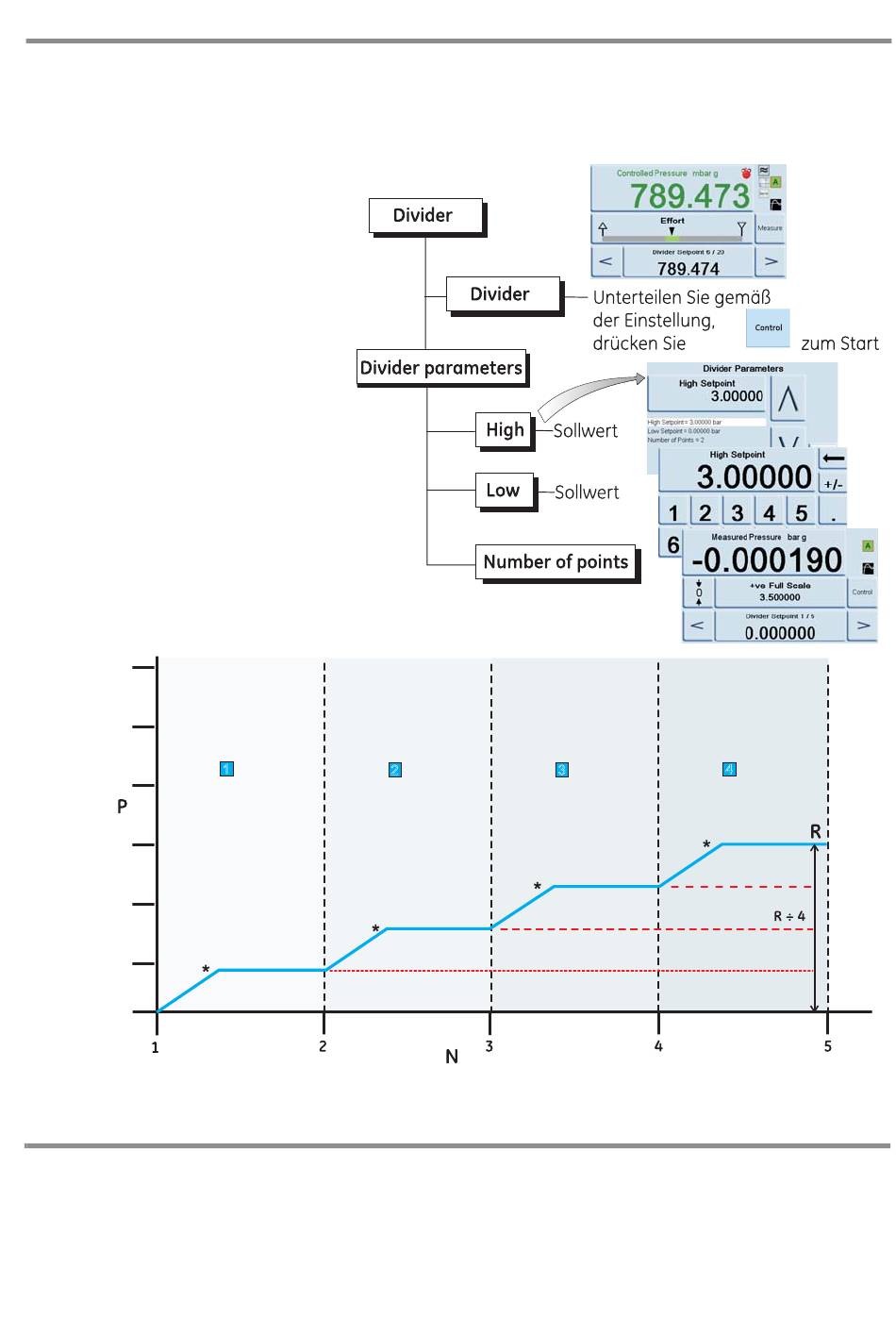

Aufbau des Menüs „Divider"
Wählen Sie die gewünschten
Einheiten, die Geschwindigkeit usw.
in den Setup-Menüs aus. Wenn der
Divider dann aus dem Menü „Task"
aufgerufen wird, können die Anzahl
und die Druckwerte der Testpunkte
eingestellt werden. Wenn der der
Regelmodus aufgerufen wird, wird
die Testdrucksequenz des Dividers
aktiviert (und mit der gewählten
Geschwindigkeit geregelt).
Beispiel:
Oberer Sollwert = 2 bar
Unterer Sollwert = 0 bar
Anzahl der Testpunkte = 5
Druckwerte für den Test =
0, 0.5, 1, 1.5 und 2 bar
P = Druck N = Anzahl der Testpunkte R = Bereich zwischen dem unteren (1) und dem oberen Sollwert (5)
* Regelung des Drucks auf jeden Sollwert
K0443 Ausgabe Nr. 3
