2 Installation
IEEE 488-Schnittstelle
Diese Schnittstelle ist konform mit dem IEEE 488-Standard Die IEEE 488-Parallelschnittstelle dient
zum Anschluss eines Computers/Reglers an ein oder mehrere PACE-Geräte sowie möglicherweise
an andere Geräte. Über einen Hochgeschwindigkeits-Datenbus können bis zu 30 Geräte an den
Computer/Regler angeschlossen werden.
Anmerkung: Die Länge der einzelnen IEE 488-Kabel darf 3 Meter nicht überschreiten, damit
die EMV-Anforderungen erfüllt sind. Siehe Kapitel 6 „Referenz und Spezifikation".
Installation eines einzelnen Geräts (Abbildung 2-8)
Schließen Sie eine IEEE 488-Stecker-/Kabelbaugruppe an den IEEE 488-Anschluss an der
Rückplatte des Geräts an.
• Schließen Sie das andere Ende der Stecker-/Kabelbaugruppe an den IEEE 488-Anschluss am
Regler/Computer an.
• Ändern Sie die IEEE 488-Kommunikationsparameter wie im Supervisor Set-up beschrieben
(siehe Abschnitt 6.7).

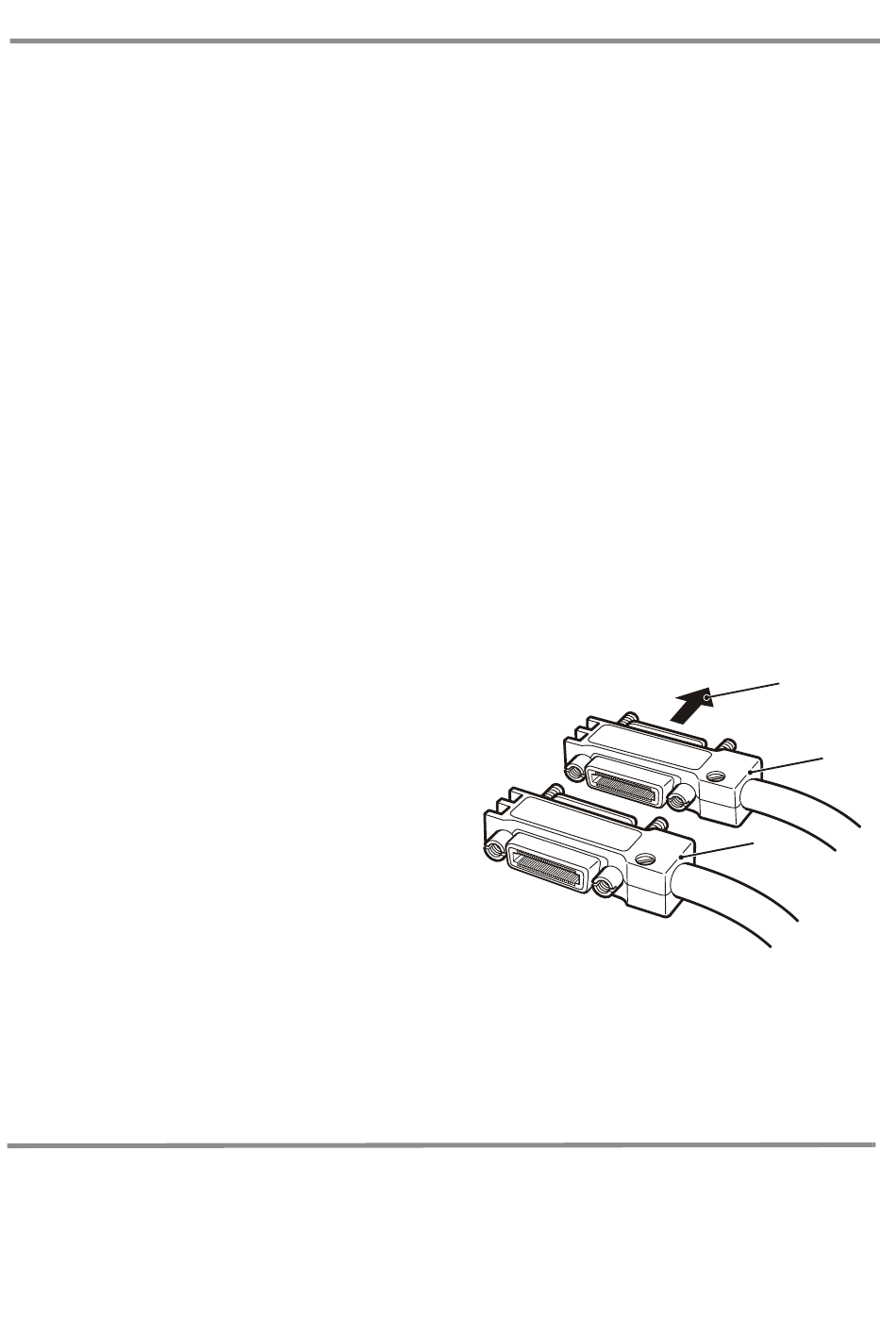

Installation mehrerer Geräte (Abbildung 2-8)
Verwenden Sie bei Installation mehrerer Geräte Stapelstecker, um eine Verbindung vom ersten
Gerät zum zweiten Gerät herzustellen.
Gehen Sie folgendermaßen vor:
• Schließen Sie ein Paar IEEE 488-Stapelstecker
an den IEEE 488-Anschluss an der Rückplatte
des Geräts an
1
Stecker zur Rückplatte des ersten Geräts
2
Stecker vom Regler/Computer
3
Stecker zur Rückplatte des zweiten
Geräts
• Schließen Sie das andere Steckerende an den
IEEE 488-Anschluss am Regler/Computer
und den anderen Stecker am nächsten
Instrument an.
• Wiederholen Sie diese Schritte für alle Geräte im System.
• Konfigurieren Sie die erforderlichen Kommunikationsparameter in jedem Gerät über das Menü
„Supervisor Set-up (Communications)" (siehe Kapitel 3.8).
K0443 Ausgabe Nr. 3
2 - 12
1
2
3
