Guía de inicio rápido de VTrak

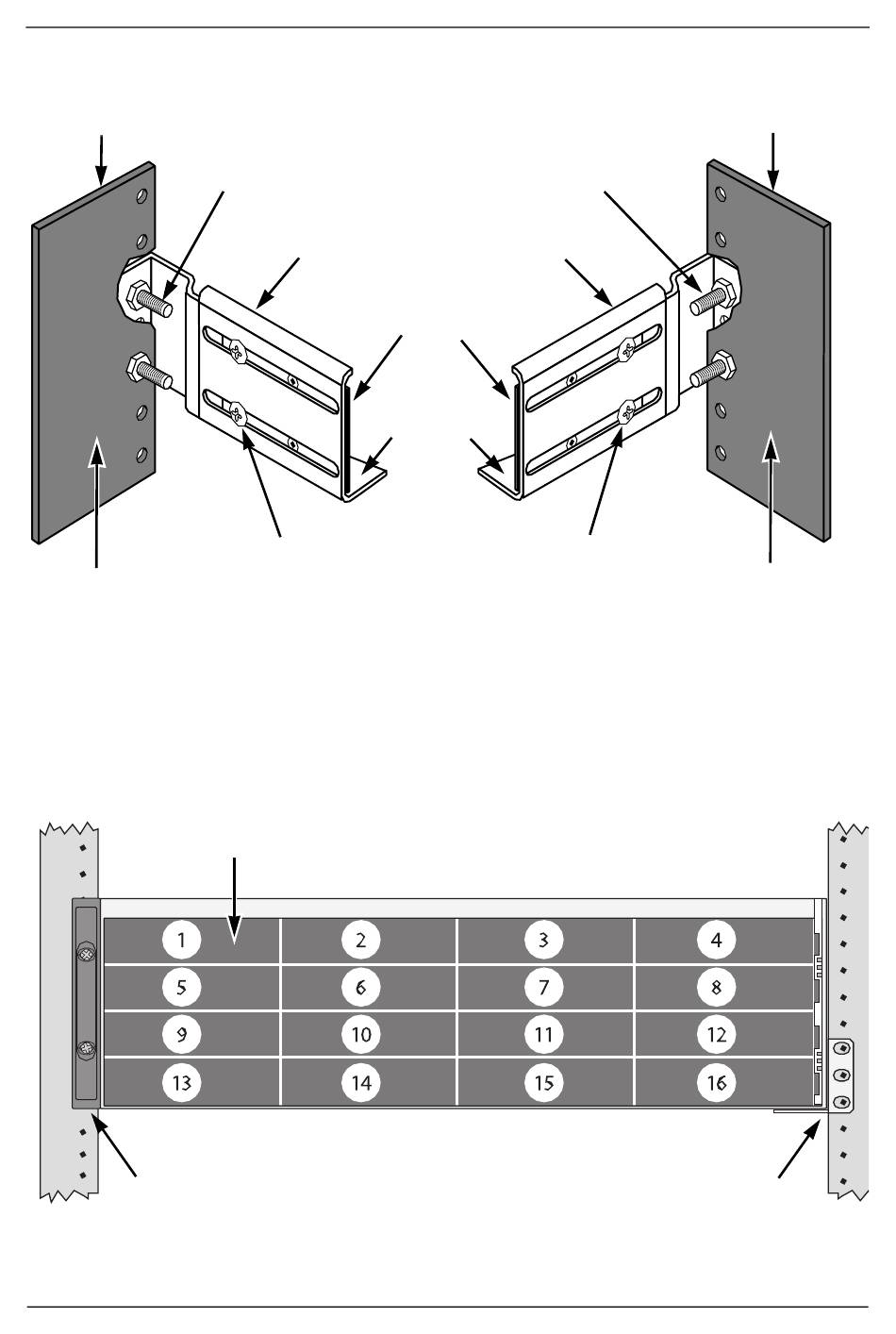

Ilustración 1 Diagrama de ensamblaje del bastidor
Montante delantero
del bastidor
Tornillo de ajuste de guía
Interior del montante
8. Extraiga los portanunidades de sus cajas e instálelos en los compartimentos
para unidades de la caja del sistema VTrak. Véase la Ilustración 2.
9. Conecte los cables de alimentación.
Ilustración 2 Unidad VTrak montada en un bastidor con las guías
Los anclajes se montan
fuera del montante de
bastidor
Tornillo de fijación de
guía (no incluido)
Guía anterior
suministradas
Compartimento para unidad (1 de 16)
Tornillo de fijación de
guía (no incluido)
Guía posterior
Ribete
Soporte
Tornillo de ajuste de guía
78
Montante posterior
del bastidor
Interior del montante
Las guías de montaje
(incluidas) se montan
fuera del montante
de bastidor
