Konfigurieren von DAS (Direct Attached Storage)

Für DAS (Direct Attached Storage) werden die folgenden Komponenten benötigt:
• Eine Fibre Channel HBA-Karte im Mac Pro oder Xserve
• Ein Ethernet-Switch
Datenverbindungen
So bauen Sie Datenverbindungen auf:
Schließen Sie einen oder beide Fibre Channel-Anschlüsse auf dem
jeweiligen VTrak-Controller an die Fibre Channel-Karte Ihres Mac an.
Management-Verbindung
So richtigen Sie die Management-Verbindung ein:
1. Verbinden Sie die Managementschnittstelle des VTrak-Controllers mit Ihrem
Netzwerk-Switch. Siehe Abbildung 9 unten und Abbildung 10 auf Seite 37.
2. Schließen Sie die Mac-NIC an Ihren Netzwerk-Switch an.

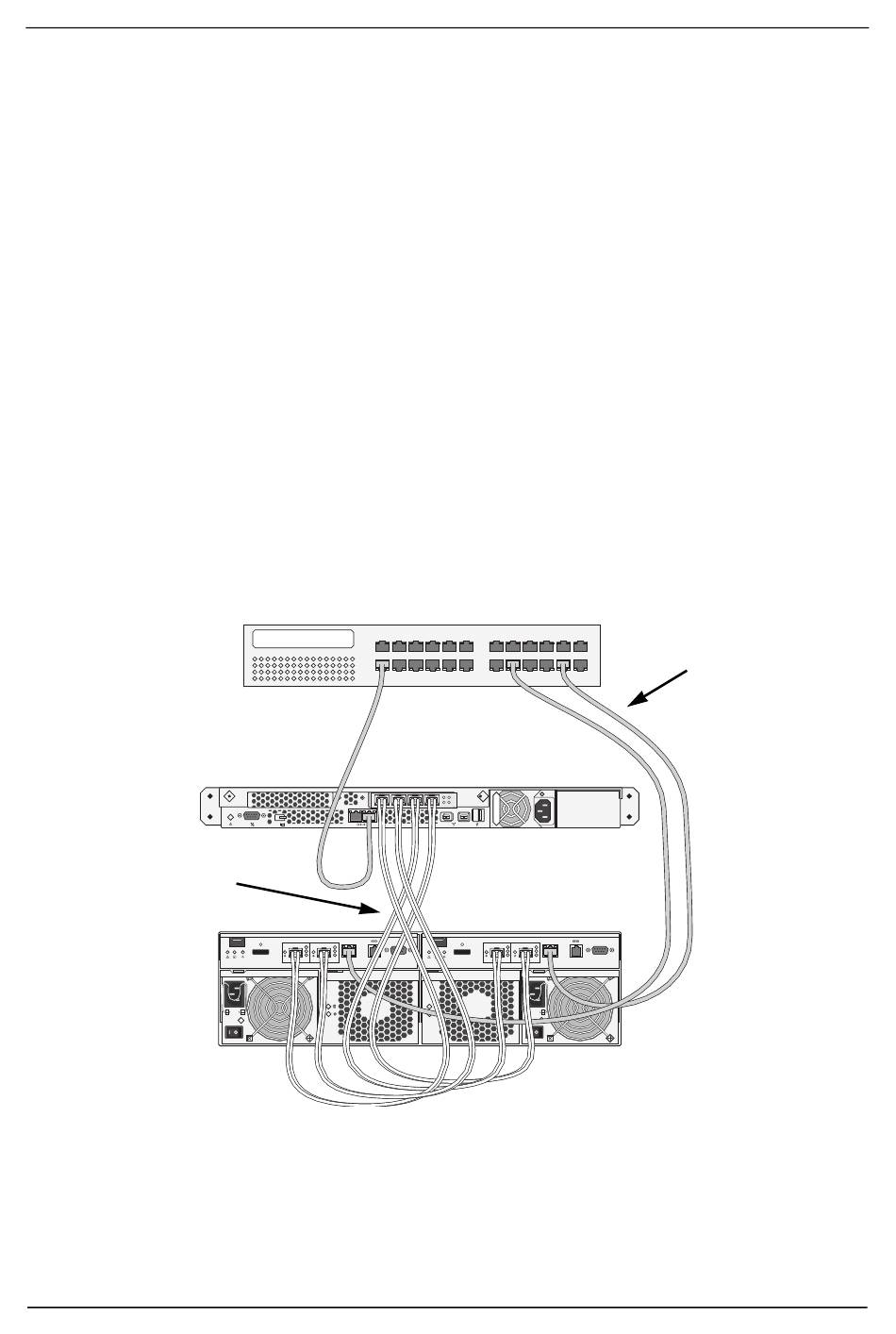

Abbildung 9 DAS-Daten- und Management-Verbindungen, Dual-Controller
FC-Datenkabel
Ethernet-Switch
2
1
Mgmt
UPS
FC 1 FC 2
4 4
2 2
1 1
Gb/s Gb/s 115200
8 N 1
36
Mac
Mgmt
UPS
FC 1 FC 2
4 4
2 2
1 1
Gb/s Gb/s 115200
8 N 1
VTrak
Management
kabel
