Tâche 3 : Établissement de connexions aux ports de gestion et de données

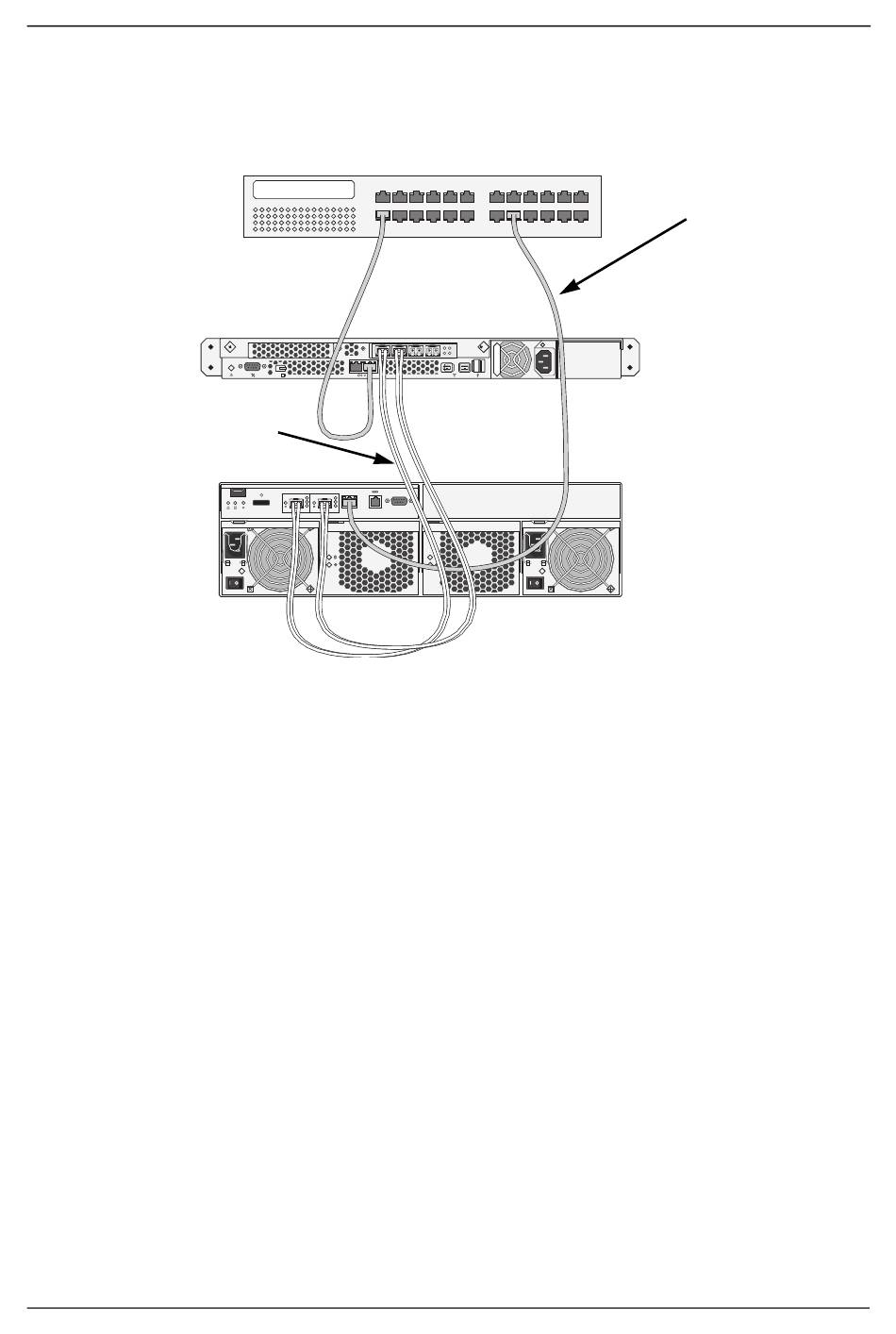

Figure 10 Connexions aux ports de gestion et de données DAS, un seul
contrôleur
Câbles de données FC
Commutateur Ethernet
2 1
Mgmt
UPS
FC 1 FC 2
4 4
2 2
1 1
Gb/s Gb/s 115200
8 N 1
61
Câbles de
gestion
Mac
VTrak
