Promise Technology VTRAK E-Class Kurzanleitung Seite 29

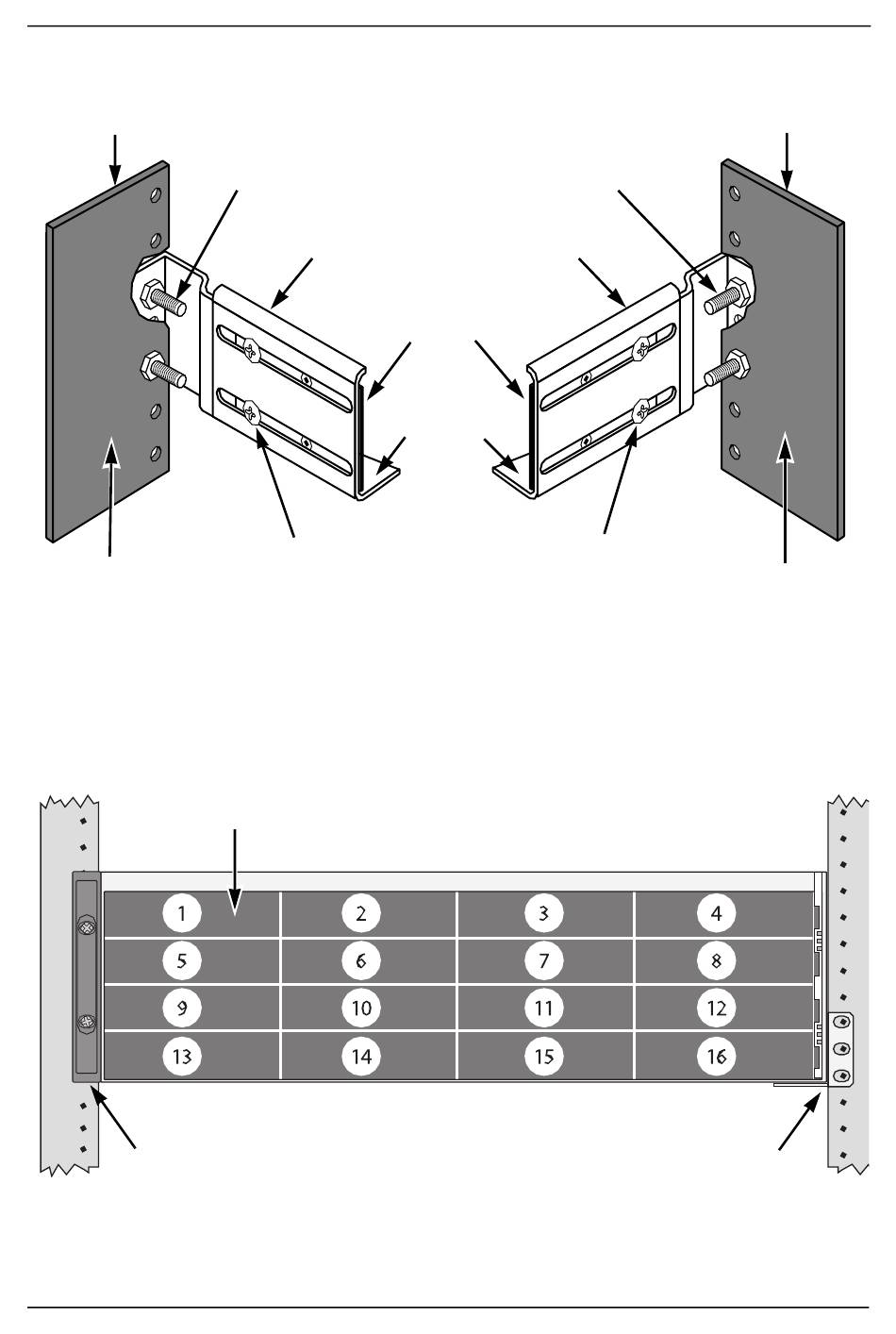

Abbildung 1 Abbildung der Rack-Montageeinheit
Vorderer
Rackpfosten
Pfosteninnenseite
8. Nehmen Sie die Festplattenträger aus der Verpackung, und bauen Sie sie in
die Schächte des VTrak-Gehäuses ein. Siehe Abbildung 2.
9. Schließen Sie die Stromversorgungskabel an.
Abbildung 2 VTrak auf den mitgelieferten Schienen in ein Rack eingebaut
Griffe zur Befestigung
an den Außenseiten
des Rackpfostens
Befestigungsschraube
für Schiene
(nicht enthalten)
Vordere
Schiene
Einstellschraube für
Schiene
Laufwerksschacht (1 von 16)
Schritt 2: Einbauen des VTrak in ein Rack
Befestigungsschraube
für Schiene
(nicht enthalten)
Hintere
Schiene
Flansch
Support
Einstellschraube für
Schiene
29
Hinterer
Rackpfosten
Pfosteninnenseite
Montageschienen
(im Lieferumfang)
Installationsposition
außerhalb des
Rackpfostens
