FÜR INSTALLATEURE UND FACHLEUTE.

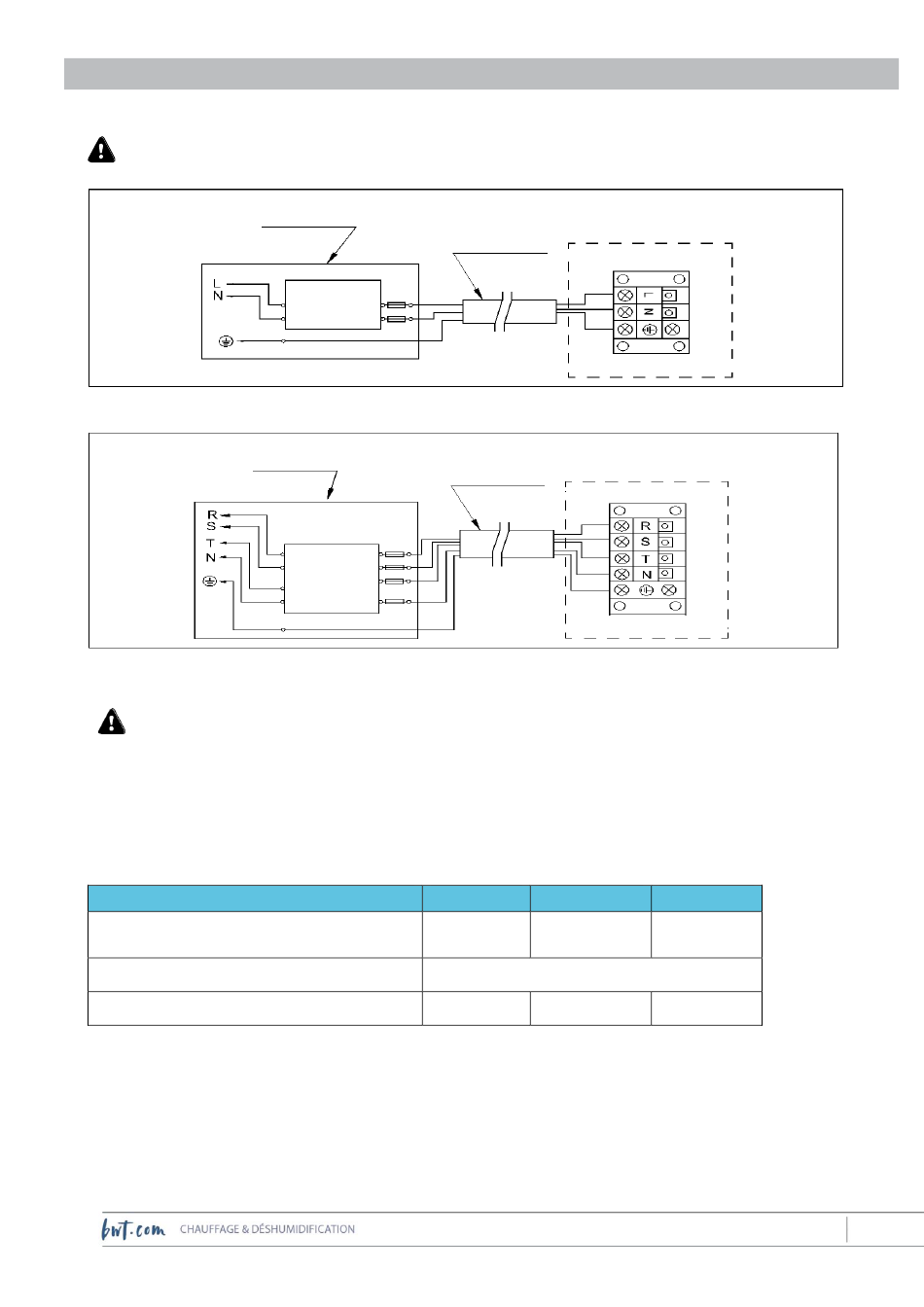

1. Schaltplan
A. Für die Stromversorgung: 230V 50Hz
Verteilerbox (Kundenvorbereitung)
Netzteil
230V 50Hz
Erdung
B. Für die Stromversorgung: 400V 50Hz
Verteilerbox (Kundenvorbereitung)
Netzteil
400V 50Hz
Erdung
HINWEIS:
Muss fest verdrahtet sein, kein Stecker erlaubt.
Für einen sicheren Einsatz im Winter wird dringend empfohlen, den Heizmodus als Prioritätsfunktion
einzustellen.
Den detaillierten Schaltplan finden sie in Anhang 1.
2. Optionen für den Schutz von Geräten und Kabelspezifikationen
Nennstrom des bipolaren thermo-magnetischen
Schutzschalters (A)
Bipolarer Differenzreststrom
Stromversorgung Kabel（mm2）
HINWEIS: Die obigen Daten sind an das Netzkabel ≤ 10m angepasst. Wenn das Netzkabel ＞10m
ist, muss der Kabeldurchmesser vergrößert werden. Das Signalkabel kann auf maximal 50 m
verlängert werden.
Netzkabel
Sicheru
Schalter
Netzkabel
Sicheru
Schalter
IPHCR13V
16
3×2.5
Schwimmbad wärmepumpe
Schwimmbad wärmepumpe
IPHCR17V IPHCR21V
21
Nennstrom 30 mA max
3×4
BWT INVERTER PLUS VERTICALE
24
3×6
