FÜR INSTALLATEURE UND FACHLEUTE.

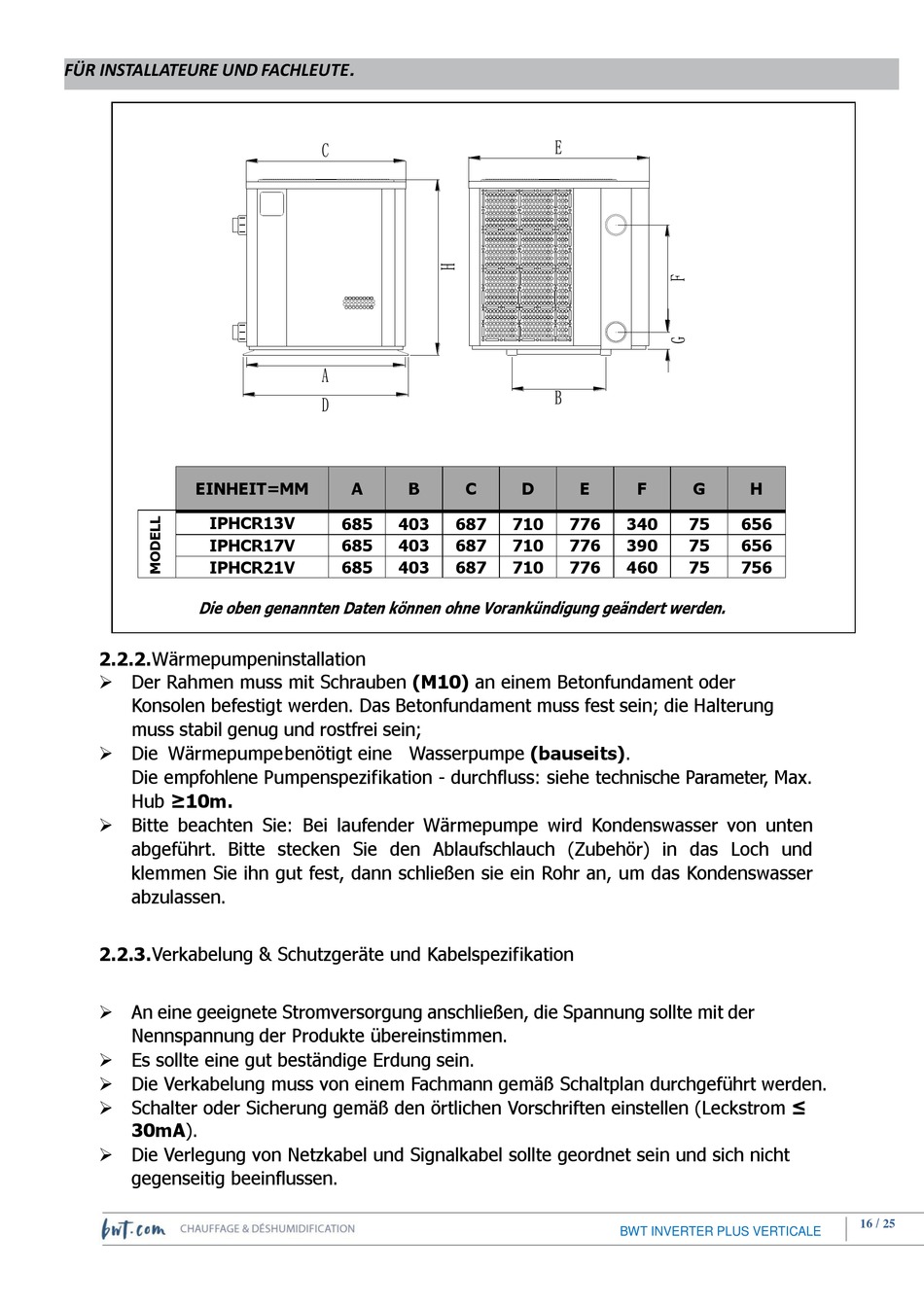

EINHEIT=MM
IPHCR13V
IPHCR17V
IPHCR21V
Die oben genannten Daten können ohne Vorankündigung geändert werden.
2.2.2. Wärmepumpeninstallation
 Der Rahmen muss mit Schrauben (M10) an einem Betonfundament oder
Konsolen befestigt werden. Das Betonfundament muss fest sein; die Halterung
muss stabil genug und rostfrei sein;
 Die Wärmepumpe benötigt eine Wasserpumpe (bauseits).
Die empfohlene Pumpenspezifikation - durchfluss: siehe technische Parameter, Max.
Hub ≥10m.
 Bitte beachten Sie: Bei laufender Wärmepumpe wird Kondenswasser von unten
abgeführt. Bitte stecken Sie den Ablaufschlauch (Zubehör) in das Loch und
klemmen Sie ihn gut fest, dann schließen sie ein Rohr an, um das Kondenswasser
abzulassen.
2.2.3. Verkabelung & Schutzgeräte und Kabelspezifikation
 An eine geeignete Stromversorgung anschließen, die Spannung sollte mit der
Nennspannung der Produkte übereinstimmen.
 Es sollte eine gut beständige Erdung sein.
 Die Verkabelung muss von einem Fachmann gemäß Schaltplan durchgeführt werden.
 Schalter oder Sicherung gemäß den örtlichen Vorschriften einstellen (Leckstrom ≤
30mA).
 Die Verlegung von Netzkabel und Signalkabel sollte geordnet sein und sich nicht
gegenseitig beeinflussen.
A B C
685 403 687 710
685 403 687 710
685 403 687 710
D E F G
776 340 75
776 390 75
776 460 75
BWT INVERTER PLUS VERTICALE
H
656
656
756
16 / 25
