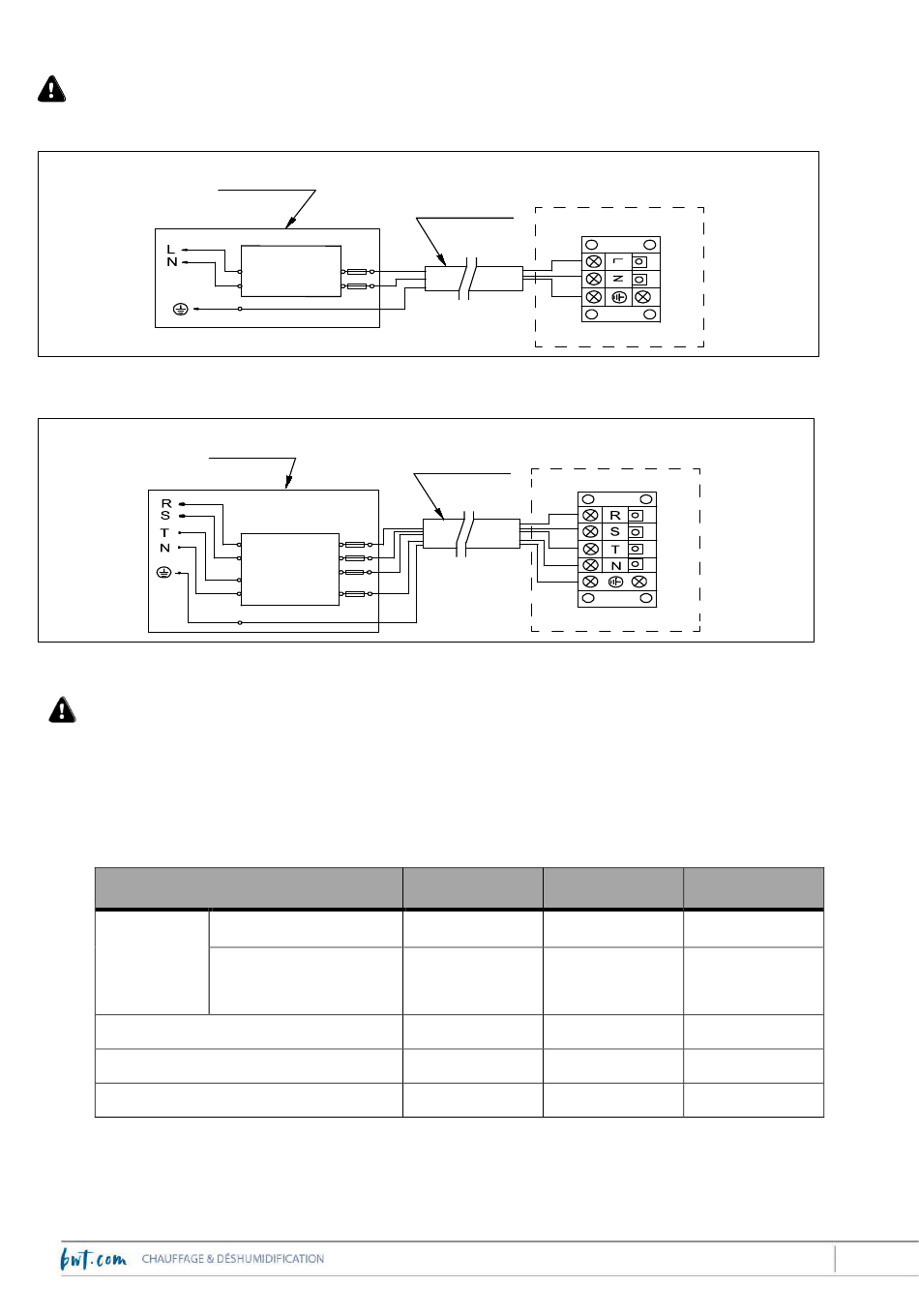

1. Schaltplan

A. Für die stromversorgung: 230V 50Hz
Verteilerbox (Kundenvorbereitung)
Netzteil
230V 50Hz
Erdung
B.Für die stromversorgung:400V 50Hz
Verteilerbox (Kundenvorbereitung)
Netzteil
400V 50Hz
Erdung
HINWEIS:
Muss fest verdrahtet sein, kein Steckererlaubt.
Für einen sicheren einsatz im Winter wird dringend empfohlen, den Heizmodus als prioritätsfunktion einzustellen.
Den detaillierten Schaltplan finden sie in Anhang 1.
2. Optionen für den Schutz von geräten und Kabelspezifikationen
Schalter
Stromversorgung Cord（mm2）
Signal Kabel（mm2）
HINWEIS: Die obigen Daten sind an das Netzkabel ≤ 10m angepasst. Wenn das Netzkabel ＞ 10m ist, muss der Kabeldurchmesser
vergrößert werden. Das Signalkabel kann auf maximal 50 m verlängertwerden.
Sicheru
Schalter
Sicheru
Schalter
MODELL
Nennstrom A
Nennrestwirkungs-
strom mA
Sicherung A
Schwimmbad wärmepumpe
Netzkabel
Schwimmbad wärmepumpe
Netzkabel
VI-HC 135 VI-HC 175
16
30
16
3×2.5
3×0.5 3×0.5
VI-HC 210
21 24
30 30
21 24
3×4 3×6
3×0.5
