Backöfen Serie Easy – Seite 46

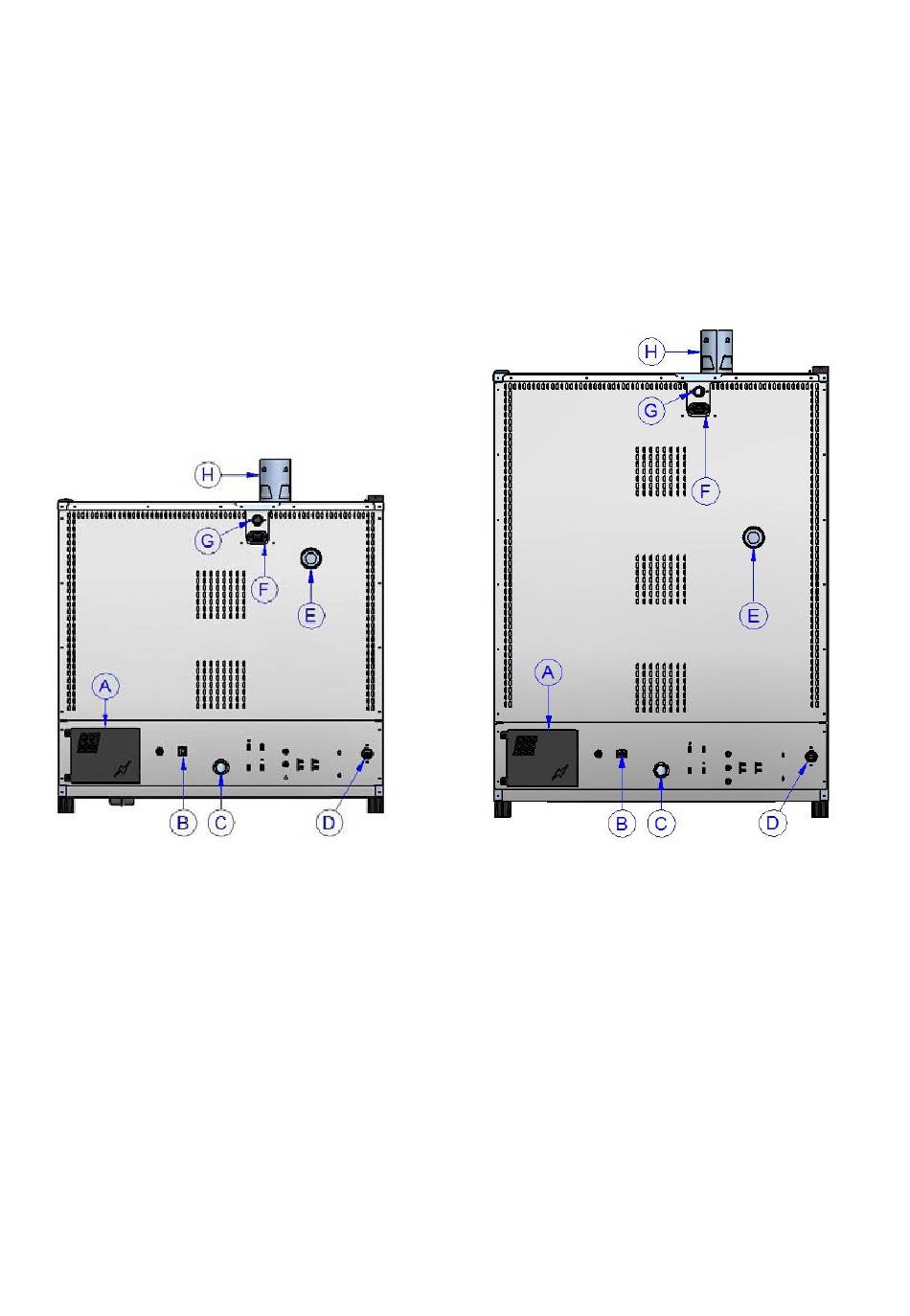

ANORDNUNG DER ANSCHLÜSSE
Rückseite Backofen Easy 6
Rückseite Backofen Easy 10
A = Zugriff Klemmenleiste Stromversorgung
B = ordentlichen Wartung
C = Flüssigkeitsablauf Backraum ( Ø 30mm )
D = Wassereintritt Dampferzeuger Backraum ( ¾" Außengewinde )
E = Dampfabzug Backofenraum (Ø 50mm )
F = Versorgung Abzugshaube
G = Eintritt Gasversorgung ( ¾" Gas konisch Außengewinde )
(In den Gasmodellen vorhanden)
H = Rauchabzug Backraum (Ø 80mm)
(In den Gasmodellen vorhanden)
