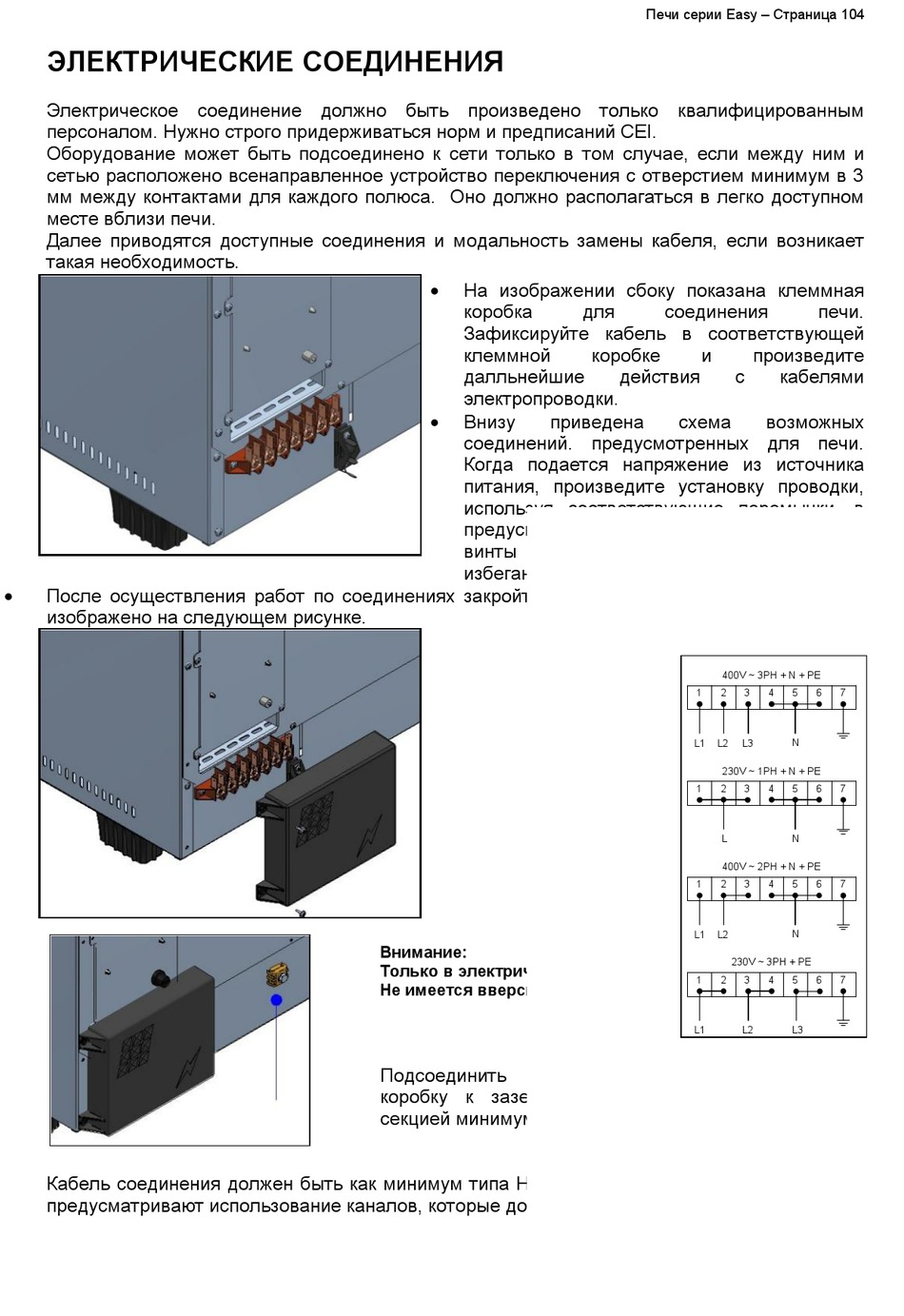

ЭЛЕКТРИЧЕСКИЕ СОЕДИНЕНИЯ
Электрическое соединение должно быть произведено только квалифицированным
персоналом. Нужно строго придерживаться норм и предписаний CEI.
Оборудование может быть подсоединено к сети только в том случае, если между ним и
сетью расположено всенаправленное устройство переключения с отверстием минимум в 3
мм между контактами для каждого полюса. Оно должно располагаться в легко доступном
месте вблизи печи.
Далее приводятся доступные соединения и модальность замены кабеля, если возникает
такая необходимость.
 После осуществления работ по соединениях закройте крышку клеммной коробки так. как
изображено на следующем рисунке.
Кабель соединения должен быть как минимум типа H07 RN-F. Фиксированные соединения
предусматривают использование каналов, которые должны соответствовать нормам.
 На изображении сбоку показана клеммная
коробка
Зафиксируйте кабель в соответствующей
клеммной
далльнейшие
электропроводки.
 Внизу приведена
соединений. предусмотренных для печи.
Когда подается напряжение из источника
питания, произведите установку проводки,
используя соответствующие перемычки, в
предусмотренное положение.
винты с
избегания опасных перегревов.
Внимание:
Только в электрической версии
Не имеется вверсии с газом
Подсоединить равнопотенциальную
коробку к заземлению, используя проводник
секцией минимум в 6mmq.
Печи серии Easy – Страница 104
для соединения
коробке и
действия с
схема
максимальной точностью
400V ~ 3PH + N + PE
1 2
L1 L2
230V ~ 1PH + N + PE
1 2
L
400V ~ 2PH + N + PE
1 2
L1 L2
230V ~ 3PH + PE
1 2

L1
печи.
произведите
кабелями
возможных
Завинтите
для
3 4 5 6 7
N
L3
3 4 5 6 7
N
3 4 5 6 7
N
3 4 5 6 7
L3
L2
клеммную
с
