Размещение И Подключение - Best For Gourmet 511 Bedienungsanleitung

Печи серии Easy – Страница 103
РАЗМЕЩЕНИЕ И ПОДКЛЮЧЕНИЕ

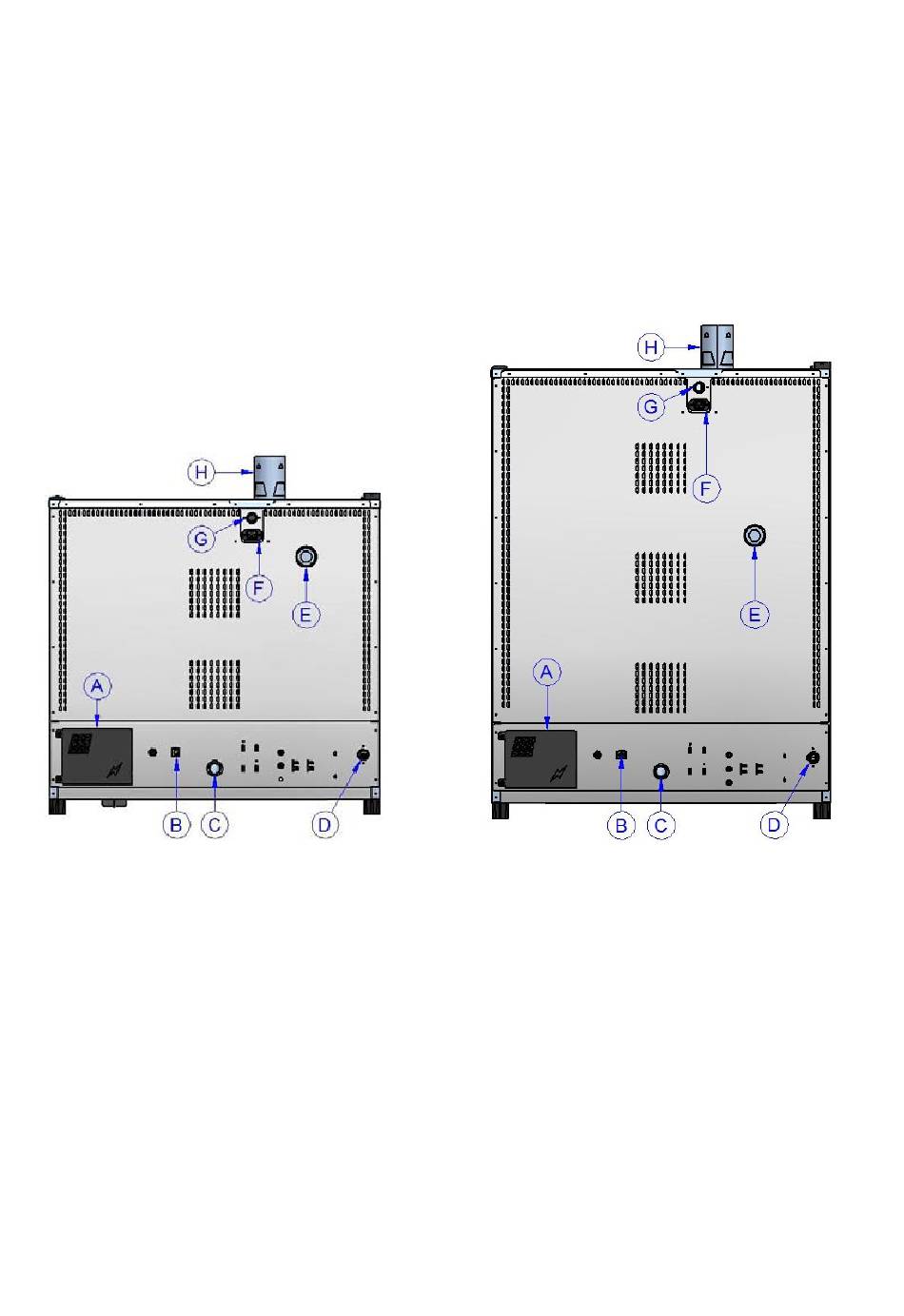

Печь Retro Easy 6 Печь Retro Easy 10
A = Включение клеммной коробки электрического питания
B = Клеммная коробка эквипотенциала
C = Выгрузка жидкостей из камеры варки ( Ø 30мм )
D = Вход генератора воды пара камеры варки ( ¾" стержень )
C = Выгрузка пара из камеры варки ( Ø 50мм )
F = Питание вытяжки
G = Вход подачи газа ( ¾" коническая насадка )
(имеются в моделях на газу)
H = Выпуск пламени в камере (Ø 80мм)
(имеются в моделях на газу)
