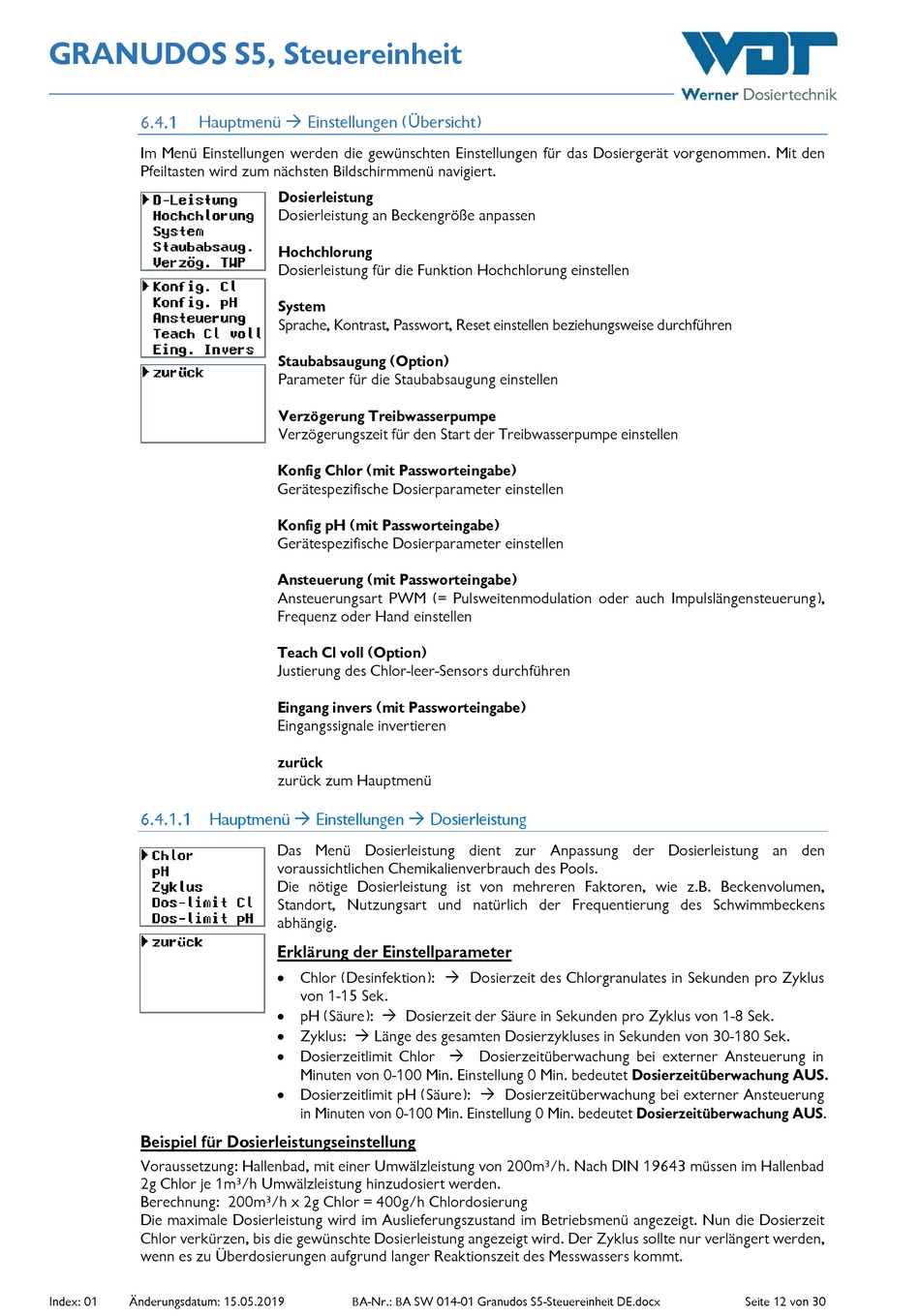

GRANUDOS S5, Steuereinheit
Hauptmenü Einstellungen (Übersicht)
Im Menü Einstellungen werden die gewünschten Einstellungen für das Dosiergerät vorgenommen. Mit den
Pfeiltasten wird zum nächsten Bildschirmmenü navigiert.
Hauptmenü Einstellungen Dosierleistung
Beispiel für Dosierleistungseinstellung
Voraussetzung: Hallenbad, mit einer Umwälzleistung von 200m³/h. Nach DIN 19643 müssen im Hallenbad
2g Chlor je 1m³/h Umwälzleistung hinzudosiert werden.
Berechnung: 200m³/h x 2g Chlor = 400g/h Chlordosierung
Die maximale Dosierleistung wird im Auslieferungszustand im Betriebsmenü angezeigt. Nun die Dosierzeit
Chlor verkürzen, bis die gewünschte Dosierleistung angezeigt wird. Der Zyklus sollte nur verlängert werden,
wenn es zu Überdosierungen aufgrund langer Reaktionszeit des Messwassers kommt.
Index: 01
Änderungsdatum: 15.05.2019
Dosierleistung
Dosierleistung an Beckengröße anpassen
Hochchlorung
Dosierleistung für die Funktion Hochchlorung einstellen
System
Sprache, Kontrast, Passwort, Reset einstellen beziehungsweise durchführen
Staubabsaugung (Option)
Parameter für die Staubabsaugung einstellen
Verzögerung Treibwasserpumpe
Verzögerungszeit für den Start der Treibwasserpumpe einstellen
Konfig Chlor (mit Passworteingabe)
Gerätespezifische Dosierparameter einstellen
Konfig pH (mit Passworteingabe)
Gerätespezifische Dosierparameter einstellen
Ansteuerung (mit Passworteingabe)
Ansteuerungsart PWM (= Pulsweitenmodulation oder auch Impulslängensteuerung),
Frequenz oder Hand einstellen
Teach Cl voll (Option)
Justierung des Chlor-leer-Sensors durchführen
Eingang invers (mit Passworteingabe)
Eingangssignale invertieren
zurück
zurück zum Hauptmenü
Das Menü Dosierleistung dient zur Anpassung der Dosierleistung an den
voraussichtlichen Chemikalienverbrauch des Pools.
Die nötige Dosierleistung ist von mehreren Faktoren, wie z.B. Beckenvolumen,
Standort, Nutzungsart und natürlich der Frequentierung des Schwimmbeckens
abhängig.
Erklärung der Einstellparameter
• Chlor (Desinfektion): Dosierzeit des Chlorgranulates in Sekunden pro Zyklus
von 1-15 Sek.
• pH (Säure): Dosierzeit der Säure in Sekunden pro Zyklus von 1-8 Sek.
• Zyklus: Länge des gesamten Dosierzykluses in Sekunden von 30-180 Sek.
• Dosierzeitlimit Chlor Dosierzeitüberwachung bei externer Ansteuerung in
Minuten von 0-100 Min. Einstellung 0 Min. bedeutet Dosierzeitüberwachung AUS.
• Dosierzeitlimit pH (Säure): Dosierzeitüberwachung bei externer Ansteuerung
in Minuten von 0-100 Min. Einstellung 0 Min. bedeutet Dosierzeitüberwachung AUS.
BA-Nr.: BA SW 014-01 Granudos S5-Steuereinheit DE.docx
Seite 12 von 30
