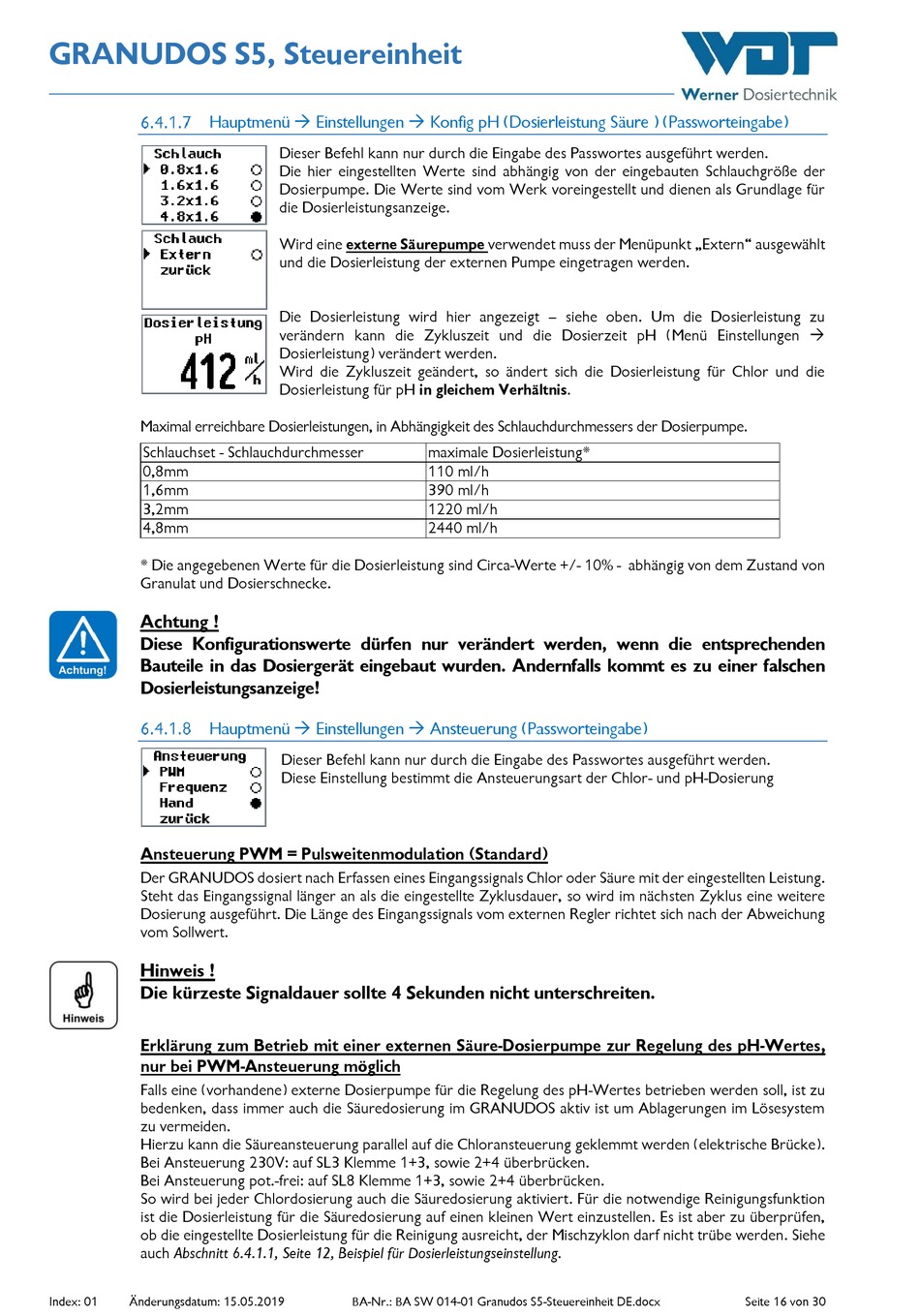

WDT GRANUDOS S5 series Betriebs- Und Montageanleitung Seite 16

GRANUDOS S5, Steuereinheit
Hauptmenü  Einstellungen  Konfig pH (Dosierleistung Säure ) (Passworteingabe)
Maximal erreichbare Dosierleistungen, in Abhängigkeit des Schlauchdurchmessers der Dosierpumpe.
Schlauchset - Schlauchdurchmesser
0,8mm
1,6mm
3,2mm
4,8mm
* Die angegebenen Werte für die Dosierleistung sind Circa-Werte +/- 10% - abhängig von dem Zustand von
Granulat und Dosierschnecke.
Achtung !
Diese Konfigurationswerte dürfen nur verändert werden, wenn die entsprechenden
Bauteile in das Dosiergerät eingebaut wurden. Andernfalls kommt es zu einer falschen
Dosierleistungsanzeige!
Hauptmenü  Einstellungen  Ansteuerung (Passworteingabe)
Ansteuerung PWM = Pulsweitenmodulation (Standard)
Der GRANUDOS dosiert nach Erfassen eines Eingangssignals Chlor oder Säure mit der eingestellten Leistung.
Steht das Eingangssignal länger an als die eingestellte Zyklusdauer, so wird im nächsten Zyklus eine weitere
Dosierung ausgeführt. Die Länge des Eingangssignals vom externen Regler richtet sich nach der Abweichung
vom Sollwert.
Hinweis !
Die kürzeste Signaldauer sollte 4 Sekunden nicht unterschreiten.
Erklärung zum Betrieb mit einer externen Säure-Dosierpumpe zur Regelung des pH-Wertes,
nur bei PWM-Ansteuerung möglich
Falls eine (vorhandene) externe Dosierpumpe für die Regelung des pH-Wertes betrieben werden soll, ist zu
bedenken, dass immer auch die Säuredosierung im GRANUDOS aktiv ist um Ablagerungen im Lösesystem
zu vermeiden.
Hierzu kann die Säureansteuerung parallel auf die Chloransteuerung geklemmt werden (elektrische Brücke).
Bei Ansteuerung 230V: auf SL3 Klemme 1+3, sowie 2+4 überbrücken.
Bei Ansteuerung pot.-frei: auf SL8 Klemme 1+3, sowie 2+4 überbrücken.
So wird bei jeder Chlordosierung auch die Säuredosierung aktiviert. Für die notwendige Reinigungsfunktion
ist die Dosierleistung für die Säuredosierung auf einen kleinen Wert einzustellen. Es ist aber zu überprüfen,
ob die eingestellte Dosierleistung für die Reinigung ausreicht, der Mischzyklon darf nicht trübe werden. Siehe
auch Abschnitt 6.4.1.1, Seite 12, Beispiel für Dosierleistungseinstellung.
Index: 01 Änderungsdatum: 15.05.2019
Dieser Befehl kann nur durch die Eingabe des Passwortes ausgeführt werden.
Die hier eingestellten Werte sind abhängig von der eingebauten Schlauchgröße der
Dosierpumpe. Die Werte sind vom Werk voreingestellt und dienen als Grundlage für
die Dosierleistungsanzeige.
Wird eine externe Säurepumpe verwendet muss der Menüpunkt „Extern" ausgewählt
und die Dosierleistung der externen Pumpe eingetragen werden.
Die Dosierleistung wird hier angezeigt – siehe oben. Um die Dosierleistung zu
verändern kann die Zykluszeit und die Dosierzeit pH (Menü Einstellungen 
Dosierleistung) verändert werden.
Wird die Zykluszeit geändert, so ändert sich die Dosierleistung für Chlor und die
Dosierleistung für pH in gleichem Verhältnis.
maximale Dosierleistung*
110 ml/h
390 ml/h
1220 ml/h
2440 ml/h
Dieser Befehl kann nur durch die Eingabe des Passwortes ausgeführt werden.
Diese Einstellung bestimmt die Ansteuerungsart der Chlor- und pH-Dosierung
BA-Nr.: BA SW 014-01 Granudos S5-Steuereinheit DE.docx Seite 16 von 30
