Tilslutning
Connection
Anschluß
Raccordement
DANSK
Tilslutninger
Nødvendige tilslutninger
Klemme:
25-26 Forsyningsspænding 24 V a.c.
17-18 Signal fra aktuator (fra NTC)
23-24 Spænding til aktuator
20-21 Pt 1000 føler ved fordamperafgang
1-2
Kontaktfunktion til start/stop af reguleringen. Hvis der
ikke tilsluttes en kontakt, skal klemme 1 og 2
kortsluttes.
Applicationbestemte tilslutninger
Klemme:
12-13 Alarmrelæet
Der er forbindelse imellem 12 og 13 i alarmsituationer,
og når regulatoren er spændingsløs
6-7
Relækontakt til start/stop af afrimningen
8-10
Relækontakt til start/stop af ventilator
9-10
Relækontakt til start/stop af kølingen
18-19 Spændingssignal fra anden regulering (Ext.Ref.)
21-22 Pt 1000 føler til afrimningsfunktion
Kortslutning af klemmerne i to sekunder (pulssignal)
vil starte en afrimning
3-4
Datakommunikation
Monteres kun, hvis der også er monteret et
datakommunikationsmodul.
Det er vigtigt, at installationen af
datakommunikationskablet udføres korrekt.
Se separat litteratur nr. RC.8A.C...
2
Data kommunikation
Data communication
Datenkommunikation
Communication des données
KVQ/
CVQ/
CVMQ
Ledningslængde/wire length/Kabelänge/Longeur du câble
Instructions RI.8B.H1.52 © Danfoss 05/2000
ENGLISH

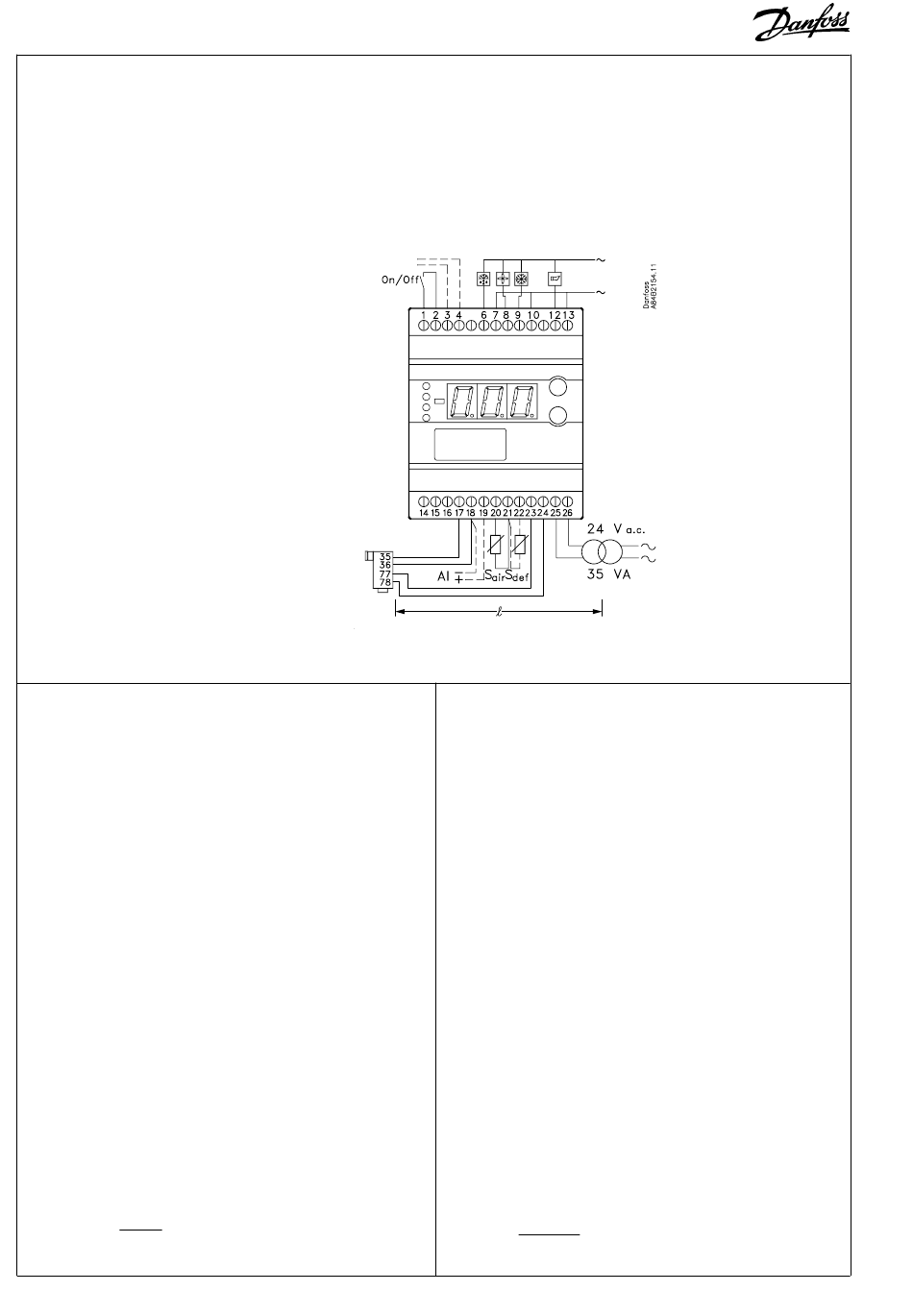

Connections
Necessary connections
Terminals:
25-26 Supply voltage 24 V a.c.
17-18 Signal from actuator (from NTC)
23-24 Supply to actuator (to PTC)
20-21 Pt 1000 sensor at evaporator outlet
1-2
Switch function for start/stop of regulation. If a switch
is not connected, terminals 1 and 2 must be
shortcircuited.
Application dependent connections
Terminal:
12-13 Alarm relay
There is connection between 12 and 13 in alarm
situations and when the controller is dead
6-7
Relay switch for start/stop of defrost
8-10
Relay switch for start/stop of fan
9-10
Relay switch for start/stop of cooling
18-19 Voltage signal from other regulation (Ext.Ref.)
21-22 Pt 1000 sensor for defrost function.
Short-circuit of the terminals for two seconds (pulse
signal) will start a defrost
3-4
Data communication
Mount only, if a data communication module has
been mounted.
It is important that the installation of the data commu-
nication cable be done correctly. Cf. separate litera-
ture No. RC.8A.C...
EKC 367
