AJ 31115 Bedienungsanleitung Seite 218

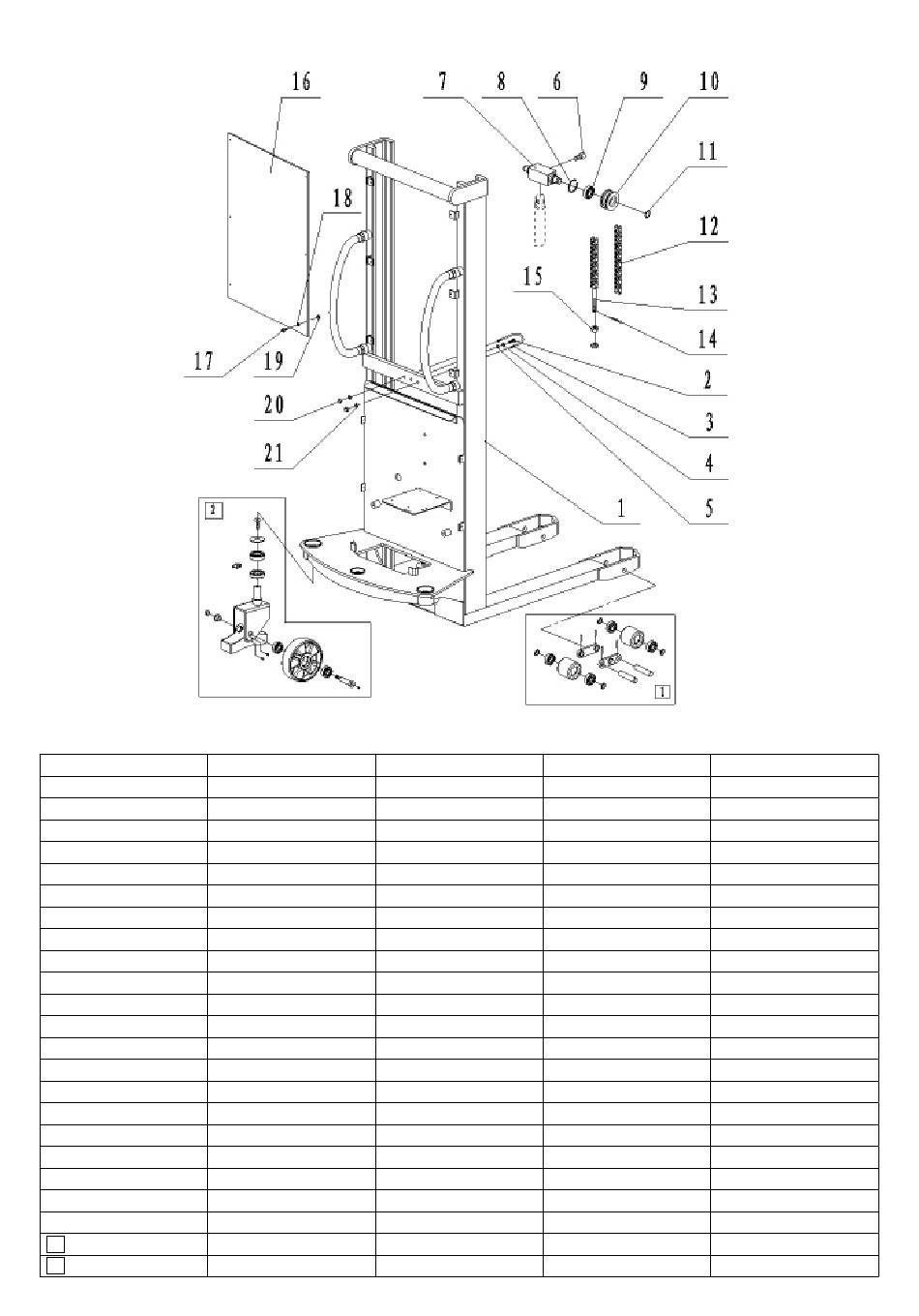

Abb. 4 Justierter MAst (einzelMAst)
nr.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
1
2
10 | Österreich Tel: +43 (0)732 370 800 • www.ajprodukte.at | Deutschland Tel: +49 (0)211 302 709-0 • www.ajprodukte.de
teilenummer Pkt.
2530501034 Einzelmast
0000023495 Schraube M10 x 40
2530202002 Bügel für Zylinder
0000024091 Mutter M10
0000025065 Federscheibe 10
0000023013 Schraube M8 x 16
2530502004 Oberseite Basis
0000026002 Gummidichtring 52
0000027011 Lager 6205
2530502003 Kettenrad
0000026013 Federring für Welle 25
0000029300 Kette 12A-1 (65)
2500502007 Zughebel, Kette
0000028076 Splint 2,5 x 25
0000024087 Mutter M14
2530503002 Schutzplatte
0000023488 Schraube M6 x 16
0000025007 Unterlegscheibe 6
2210618001 Gummidichtscheibe
0000024092 Mutter M8
0000024086 Mutter M8
2500500009 Vorderradmontage
2500500007 Lenkradmontage
Menge Anmerkungen
1 1600
1
1
1
1
1
1
2
2
2
2
2
2
2
4
1
6
6
6
2
2
2
1
