Insertion de la résistance de terminaison pour la serielle RS485
- Dans le cas où le récepteur se trouve à la fin de la ligne serielle RS485, le Jumper JP1 doit être en position A
(résistence de terminaison insérée)
- Dans le cas où le récepteur ne se trouve pas à la fin de la ligne serielle RS485, le Jumper JP1 doit être en position
B (résistence de terminaison pas insérée)

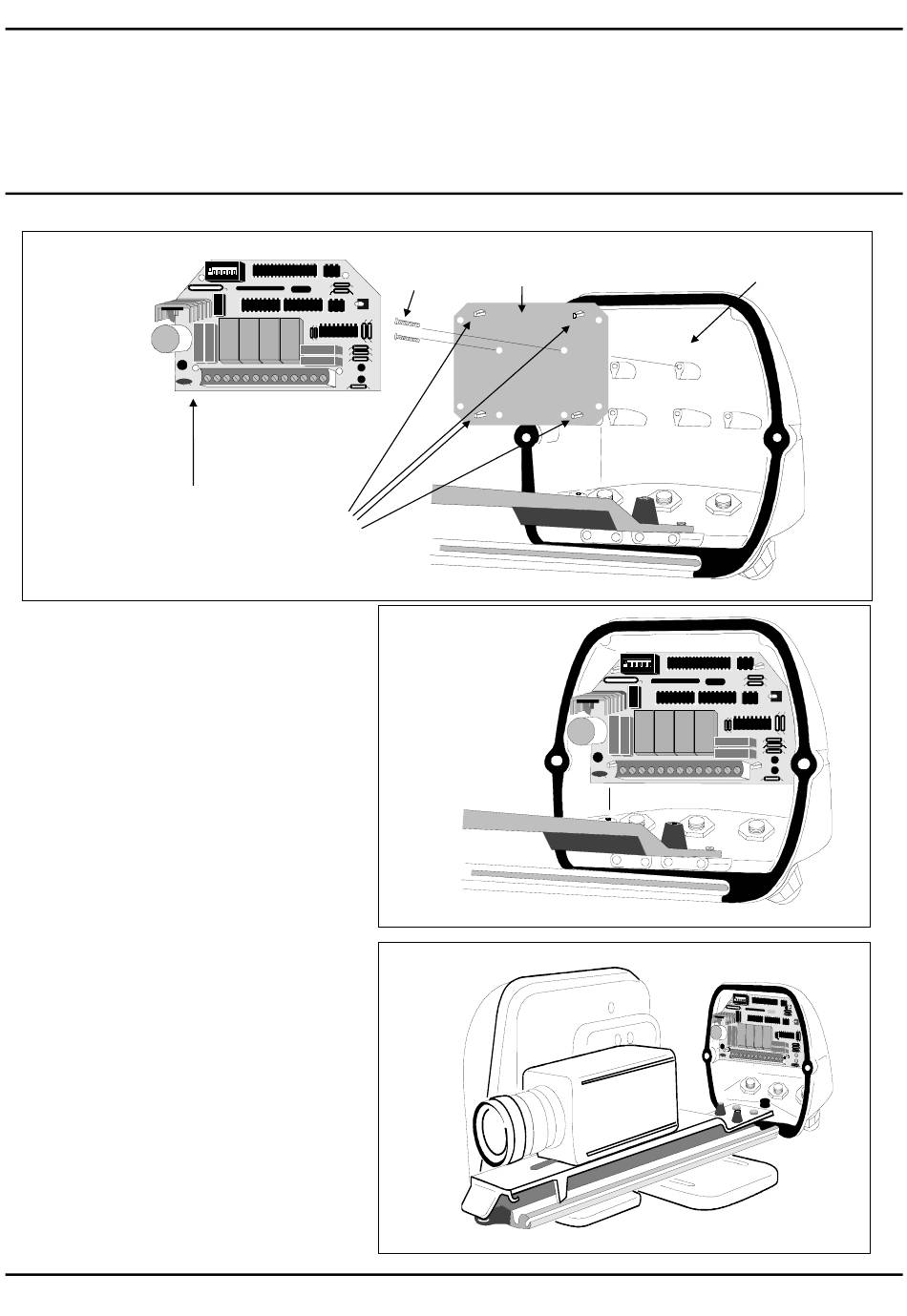

PHASES DU MONTAGE DU MICRODEC485

FIG. 1
(1) fond du caisson
(2) plaque de support
(3) vis de fixation
(4) MICRODEC485
(5) entretoises de fixation
INSTALLATION
Fixer la plaque de support (2) au fond du
caisson (1) par les vis (3). Monter le
MICRODEC485 (4) à la plaque par les
entretoises (5), en exercant une légère
pression (FIG.2).
(4)
(5)
(3) (2)
FIG. 2
Page 5
(1)
